Orlando |
||||||||
|
|
|
|||||||
| 1. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова . |
| 2. | Восстановить хладагент. См. Восстановление и замена хладагента . |
| 3. | Снять облицовку переднего бампера. См. Демонтаж и установка облицовки переднего бампера . |

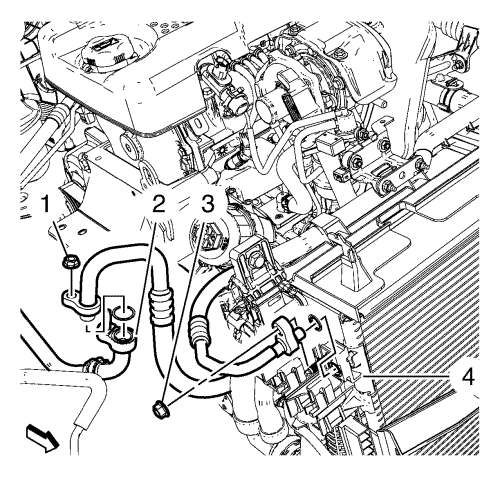

| 4. | Скрутите гайку (1) шланга компрессора и конденсатора системы кондиционирования воздуха со шланга (2). |
| 5. | Отверните гайку (3) крепления шланга компрессора и конденсатора системы кондиционирования воздуха с конденсатора (4). |

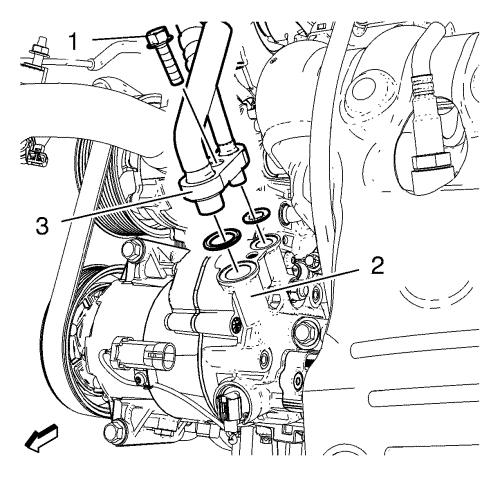

| 6. | Выкрутите болт (1) шланга компрессора и конденсатора системы кондиционирования воздуха из компрессора (2). |
| 7. | Снимите шланг компрессора и конденсатора системы кондиционирования воздуха (3). |
| Примечание: Используйте НОВЫЕ уплотнительные кольца. См. Замена уплотнительного кольца круглого сечения воздушного кондиционера . |
| 1. | Установите шланг компрессора и конденсатора системы кондиционирования воздуха (3). |
|
Осторожно:
См. Предупреждение о крепежных деталях . |
| 2. | Установить болт (1) крепления шланга компрессора и конденсатора кондиционера воздуха на компрессоре (2) и затянуть его до момента 22 N·m (16 фунт-футов). |
| 3. | Установить гайку (3) крепления шланга компрессора и конденсатора кондиционера воздуха на конденсаторе (4) и затянуть ее до момента 22 N·m (16 фунт-футов). |
| 4. | Установить гайку (1) крепления шланга компрессора и конденсатора кондиционера воздуха на шланге хладагента (2) и затянуть ее до момента 22 N·m (16 фунт-футов). |
| 5. | Установите поясок переднего бампера. См. Демонтаж и установка облицовки переднего бампера . |
| 6. | Слить и заправить в систему хладагент. См. Восстановление и замена хладагента . |
| 7. | Подсоедините минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
