Задняя дверь подъемная
Осторожно:
См. Предупреждение о крепежных деталях .
Процедура
1.
Ослабьте болты крепления петель задней подъемной двери (Кол-во: 4 шт.).
2.
Отрегулируйте заднюю подъемную дверь, чтобы получился ровный зазор между подъемной дверью и задней боковой панелью наружной обшивки, облицовкой заднего бампера и крышей, чтобы подъемная дверь была заподлицо с задней боковой панелью наружной обшивки, облицовкой заднего бампера и крышей.

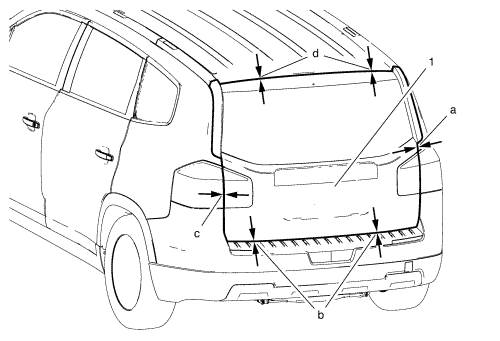

Регулировка
| • |
Между задней подъемной дверью и наружной панелью задней боковой части кузова
(a) 3,5 мм ± 1 мм (0,14 дюйма ± 0,04 дюйма)
|
| • |
Между задней подъемной дверью и облицовкой заднего бампера
(c) 5 мм ± 1 мм (0,2 дюйма ± 0,04 дюйма)
|
| • |
Дверь багажного отсека до стоп-сигнала
(c) 4 мм ± 1,5 мм (0,16 дюйма ± 0,06 дюйма)
|
| • |
Задняя подъемная дверь к крыше
(d) 5,5 мм ± 1,0 мм 0,22 дюйма ± 0,04 дюйма
|
Затянуть
22 Н·м (16 фунто-футов)
|
