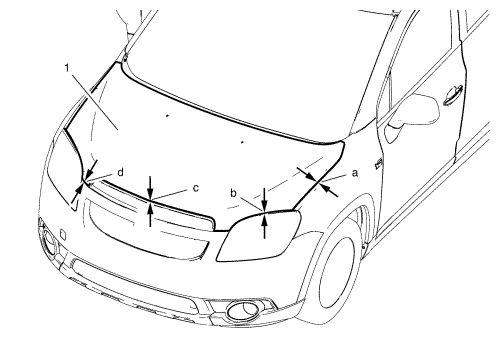

1
|
Капот
Осторожно:
См. Предупреждение о крепежных деталях .
Процедура
1.
Ослабьте гайки усиления шарнира капота (кол-во: 4 шт.)
2.
Отрегулируйте положение капота, чтобы обеспечить равномерные зазоры по обеим сторонам между капотом и крыльями, фарами и пояском переднего бампера, так чтобы капот точно подходил к обоим крыльям по переднему краю, к пояску переднего бампера и к фарам.
Регулировка
| • |
Между капотом и крылом
(a) 3 мм ± 0,75 мм (0,12 дюйма ± 0,03 дюйма)
|
| • |
От капота до фар
(b) 3 мм ± 1 мм (0,12 дюйма ± 0,04 дюйма
|
| • |
Между капотом и передней облицовкой бампера
(c) 5 мм ± 1 мм (0,2 дюйма ± 0,04 дюйма)
|
| • |
Между капотом и передней облицовкой бампера
(d) 5 мм ± 1 мм (0,2 дюйма ± 0,04 дюйма)
|
Затянуть
22 Н·м (16 фунто-футов)
|
