Информация по обслуживанию

1.	Подключить MDI, включить зажигание и считать диагностические коды неисправности.

1.1

Удалить все диагностические коды неисправности и произвести повторное сканирование.

1.2

Обратите внимание на ВСЕ диагностические коды неисправности.

2.	Открыть капот и отсоединить минусовой провод от аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .

3.	Снимите панель приборов в сборе. См. Замена панели приборов в сборе .

4.	Снять модуль управления кузовным оборудованием (BCM). См. Замена блока управления кузовным оборудованием .

5.	Отсоединить все провода заземления от растяжки и приварных шпилек кузова.

6.	Отсоединить жгут проводов панели приборов. Сфотографировать трассу прокладки жгута проводов панели приборов и места его крепления для облегчения работы в дальнейшем.

7.	Отсоединить все электрические колодки и открутить гайки/болты крепления проводов заземления.

7.2

Следите за тем, чтобы не оставлять поврежденные хомуты и направляющие жгута проводов, так как они могут стать источником дополнительных шумов.

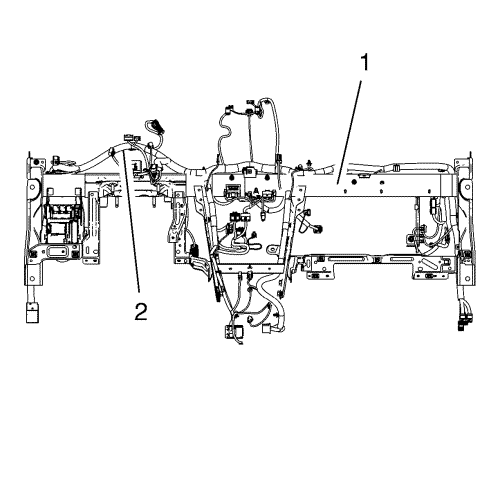

8.	Снять жгут проводов приборной панели (2) с растяжки приборной панели (1) и уложить на пол. Распаковать новый жгут проводов панели приборов и сравните старый и новый жгут по количеству точек крепления, хомутов, направляющих, а также по номерам деталей и назначению контактов.

1.	После сравнения нового жгута проводов со старым (2) установить жгут проводов на поперечину (1).

•

Убедившись в отсутствии скручивания и перегибов, зафиксировать новый жгут.

•

Используйте новые хомуты и шплинты. Соедините все электрические разъемы.

•

Следите за тем, чтобы половинки разъемов подходили к друг другу и контакты имели одинаковое назначение.

2.	Затяните крепления проводов заземления на приваренных шпильках с моментом 9 N·m (80 фунт-футов).

3.	Установите модуль управления кузовным оборудованием. См. Замена блока управления кузовным оборудованием .

4.	Установить блок панели приборов. См. Замена панели приборов в сборе .

5.	Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова .

7.	Подключить MDI, включить зажигание и считать диагностические коды неисправности. Удалить все диагностические коды неисправности и произвести повторное сканирование.

8.	Проверить работу электросистем и выполнить пробную поездку.

Замена жгута проводов приборной панели
