Orlando |
||||||||
|
|
|
|||||||
|
Осторожно:
См. Предупреждение об опасности тормозной жидкости для окрашенных поверхностей и электрооборудования . |
| 1. | Проверить уровень жидкости в бачке главного тормозного цилиндра. |
| 2. | Если уровень тормозной жидкости находится посередине между максимальным и минимальным допустимым, перед продолжением работ сливать тормозную жидкость из бачка не требуется. |
| 3. | Если уровень тормозной жидкости выше середины между максимальным и минимальным допустимым, перед продолжением работ необходимо слить тормозную жидкость до средней линии. |
| 4. | Поднять и должным образом подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле . |
| 5. | Снять колесо и шину в сборе. См. Демонтаж и установка шины и диска . |

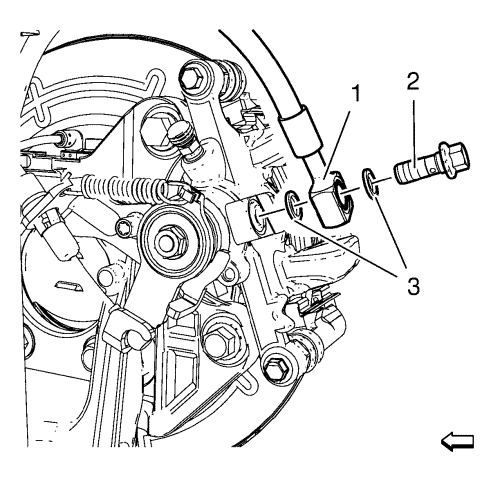

| 6. | Вывернуть из суппорта тормозного механизма болт (2) крепления тормозного шланга к суппорту. |
| 7. | Отсоединить тормозной шланг (1) от суппорта. |
| 8. | Снять и утилизировать 2 медных уплотнения тормозного шланга (3). Эти уплотнения могут быть прикреплены к тормозному суппорту и/или к концу тормозного шланга. |
| 9. | Закрыть или закупорить отверстие в тормозном суппорте и тормозном шланге, чтобы предотвратить потерю жидкости и загрязнение. |

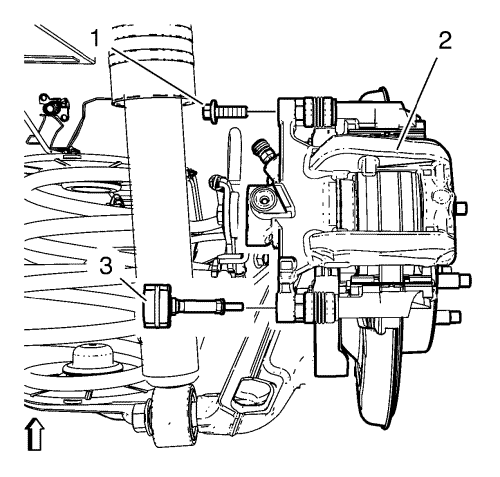

| 10. | Отвернуть верхний штифтовой болт (1) тормозного суппорта. |
| 11. | Снять вибродемпфер (3) тормозного суппорта. |

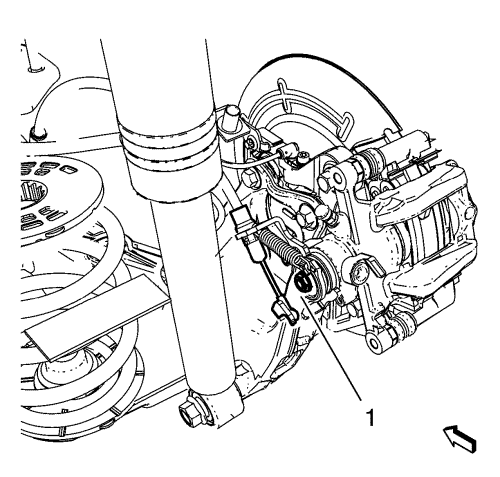

| 12. | Снять трос стояночного тормоза с рычага (1) заднего стояночного тормоза. |
| 13. | Снять суппорт тормозного механизма с кронштейна суппорта тормозного механизма. |
| 1. | Осмотреть сильфоны подвижных компонентов суппорта на наличие порезов, разрывов и других признаков ухудшения эксплуатационных свойств. При наличии повреждений заменить подвижные компоненты и сильфоны. См. Замена крепления заднего тормозного суппорта . |
| 2. | Установить суппорт тормозного механизма на кронштейн суппорт тормозного механизма. |
|
Осторожно:
См. Предупреждение о крепежных деталях . |
| 3. | Завернуть нижний штифтовой болт (1) тормозного суппорта и затянуть его с моментом затяжки 28 N·m (20 фунт-футов). |
| 4. | Установить вибродемпфер (3) тормозного суппорта и затянуть его с моментом 28 N·m (20 фунт-футов). |
| 5. | Установите трос стояночного тормоза на задний рычаг (1) стояночного тормоза. |
| 6. | Удалить крышки или пробки из отверстия в суппорте тормозного механизма и из тормозного шланга. |
| Примечание: ЗАПРЕЩАЕТСЯ повторно использовать медные прокладки тормозных шлангов. |
| 7. | Установить НОВЫЕ медные уплотнения (3) тормозного шланга на болт (2) крепления шланга к суппорту и на шланг. |
| 8. | Установить тормозной шланг и болт крепления тормозного шланга к суппорту на суппорт тормозного механизма и затянуть болт с моментом 40 N·m (30 фунт-футов). |
| 9. | Прокачать гидравлическую тормозную систему. См. Удаление воздуха из гидравлической тормозной системы . |
| 10. | При выключенном двигателе плавно нажать педаль тормоза приблизительно на 2/3 ее хода. |
| 11. | Медленно отпустить педаль тормоза. |
| 12. | Подождать 15 секунд, затем повторять пункты 9 и 10 до тех пор, пока педаль тормоза не станет «тугой». Таким образом будут правильно усажены поршни тормозного суппорта и тормозные накладки. |
| 13. | Установить колесо и шину в сборе. См. Демонтаж и установка шины и диска . |
| 14. | Опустить автомобиль. |
| 15. | Применить и отпустить рычаг стояночного тормоза 4 раза. |
