Информация по обслуживанию

Orlando

Масляный поддон замена

1.	Откройте капот.

2.	Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле

3.	Поместить снизу емкость для сбора жидкости.

4.	Отвернуть болт для слива масла.

5.	Собрать моторное масло.

Осторожно: См. Предупреждение о крепежных деталях

6.	Установить НОВОЕ уплотнительное кольцо и завернуть болт отверстия для слива масла, затянуть его с моментом затяжки 14 N·m (124 фунт-дюйма).

7.	Опустить автомобиль.

8.	Снимите трубку индикатора уровня масла. См. Замена трубки указателя уровня масла : 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH

9.	Поднять автомобиль.

10.	Снять брызговик переднего отсека. См. Замена брызговика переднего отделения

11.	Снимите переднюю выхлопную трубу. См. Замена передней трубки выпускного коллектора : 2.0L дизельный LNP → LDE, LXT, LXV, L2W, 2H0, LFH

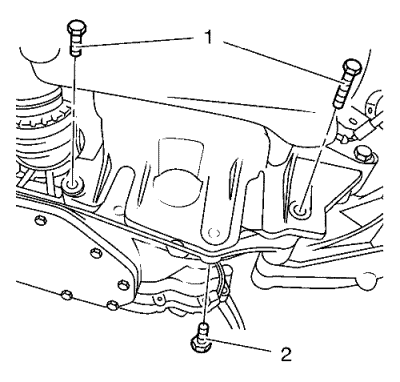

12.	Снимите 3 болта масляного поддона (1, 2) из коробки передач.

Примечание: Равномерно приподнимая масляный поддон по всей его окружности, снять поддон подходящим инструментом.

13.	Отвернуть 15 болтов (1) масляного поддона и снять масляный поддон (2).

Примечание: Использовать отвертку или другой подходящий инструмент.

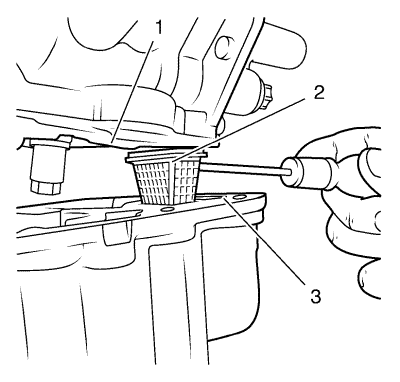

14.	Во избежание повреждения сетчатого масляного фильтра, проверить, что сетчатый фильтр (2) не был вынут из масляного поддона (3). Если сетчатый масляный фильтр застревает в блоке цилиндров (1), его следует вытолкнуть в масляный поддон.

15.	Снимите масляный поддон.

1.	Очистить уплотнительные поверхности.

2.	Нанести валик герметика толщиной примерно 3,5 мм (0,14 дюйма) на места стыков масляного поддона (показаны стрелками).

Примечание: Время сборки, включая проверку момента затяжки, не должно быть больше 10 минут.

3.	Нанести валик герметика (1) толщиной примерно 3,5 мм (0,14 дюйма) на масляный поддон, как показано на рисунке.

Осторожно: См. Предупреждение о крепежных деталях

4.	Завернуть 15 болтов (1) в масляный поддон (2) и затянуть их с моментом затяжки 10 N·m (89 фунт-дюймов).

5.	Завернуть 3 болта (1, 2) крепления масляного поддона к коробке передач и затянуть их с моментом затяжки 40 N·m (30 фунт-футов).

6.	Установите переднюю выхлопную трубу. См. Замена передней трубки выпускного коллектора : 2.0L дизельный LNP → LDE, LXT, LXV, L2W, 2H0, LFH

7.	Установите брызговик переднего отсека. См. Замена брызговика переднего отделения

8.	Опустить автомобиль.

9.	Установите новую трубку указателя уровня масла. См. Замена трубки указателя уровня масла : 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH

Примечание: Проверить уровень моторного масла и при необходимости долить его.

10.	Вновь залить собранное моторное масло.

11.	Закройте капот.
