Эквивалентные местные инструменты см. Специальный инструмент .
Примечание:
|
| 1. | Демонтировать коробку передач. См. Замена коробки передач . |
|
Примечание:
Инструмент для монтажа и демонтажа DT-6263 можно присоединять только к блоку двигателя, но не к масляному поддону. |
| 2. | Прикрепить инструмент для демонтажа и монтажа DT-6263 (1) к блоку двигателя. |
| Примечание: Пока не затягивайте болты. |
| 3. | Установите 4 болта (показаны стрелочками) к блоку двигателя. |
| 4. | Присоединить нужную центральную направляющую сцепления (5) к центрирующей оправке DT-6263-30 (4). |
| 5. | Закрепить инструмент для демонтажа и монтажа DT-6263 . |
| • | Сориентировать инструмент для демонтажа и монтажа DT-6263 по центру. |

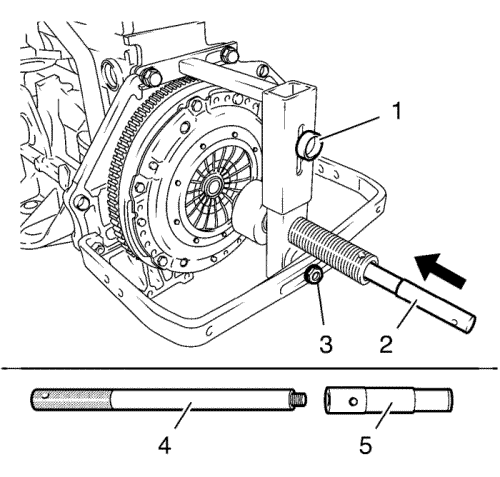

| • | Провести центрирующую оправку DT-6263-30 (2) вместе с центральной направляющей сцепления через инструмент для монтажа и демонтажа DT-6263 в прижимную пластину сцепления и центр коленвала (см. стрелку). |
| • | Затянуть маховичок с накаткой (1). |
| • | Затянуть болт (3). |
| • | Затянуть 4 болта крепления инструмента для монтажа и демонтажа DT-6263 к блоку двигателя. |
| 6. | Подать на пружины сцепления предварительную нагрузку, используя инструмент для демонтажа и монтажа DT-6263 . |
| • | Переместить инструмент (1) для демонтажа и монтажа DT-6263 таким образом, чтобы он оставался против пружинных язычков прижимной пластины сцепления. |
| • | Повернуть инструмент для демонтажа и монтажа DT-6263 по часовой стрелке до упора. |
| 7. | Снять и ВЫБРОСИТЬ 6 болтов (1) нажимного диска сцепления. |
| 8. | Снять инструмент (1) для демонтажа и монтажа DT-6263 . |
| • | Повернуть инструмент для демонтажа и монтажа DT-6263 против часовой стрелки до упора. |
| • | Снять центрирующую оправку DT-6263-30 (2) вместе с центральной направляющей сцепления. |

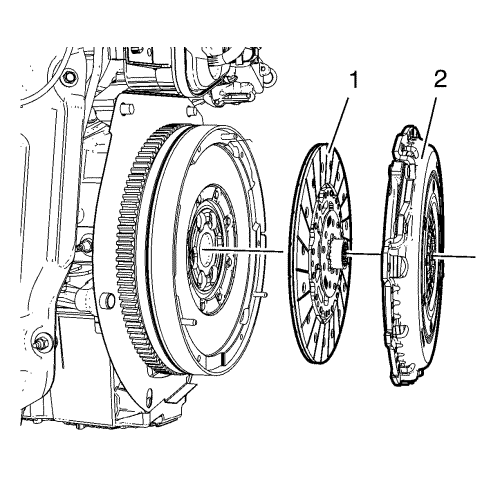

| 9. | Снимите прижимную пластину сцепления (2) и ведомый диск (1). |
| Примечание: Прижимную пластину сцепления и ведомые диски, загрязненные посторонними веществами (маслом. чистящими средствами и др.), необходимо заменить. Проверьте ведомый диск сцепления на предмет отсутствия повреждений и фрикционной ржавчины в профиле ступицы и замените его, если необходимо. Не чистите ни прижимную пластину, ни ведомый диск сцепления с помощью чистящих аппаратов высокого давления или покомпонентной стиральной машины. |
| 10. | Проверьте прижимную пластину и ведомый диск сцепления (1) и замените их, если необходимо. |
| • | чрезмерный износ |
| • | Признаки прожога фрикционной поверхности |
| • | Наличие масла на фрикционной поверхности |
| • | Повреждения ступицы шлицевого вала |
| • | Повреждения пружин |
| Примечание: Ведомый диск сцепления обязательно нужно заменить, если выступ накладки составляет менее 0,5 мм (0,020 дюйма) (см. стрелки). |
| 11. | Проверьте выступ накладки на заклепках накладки сцепления. |
| 12. | Скользящим движением продвиньте ведомый диск сцепления к входному валу коробки передач и проверьте легкость движения. |
| 1. | Очистите 6 резьбовых соединений маховика для крепежа прижимной пластины сцепления. |
|
Примечание:
Выражение "со стороны коробки передач" означает, что объект обращен к коробке передач.
Установить по центру ведомый диск сцепления, используя центрирующую оправку DT-6263-30 (3) вместе с центральной направляющей сцепления. |

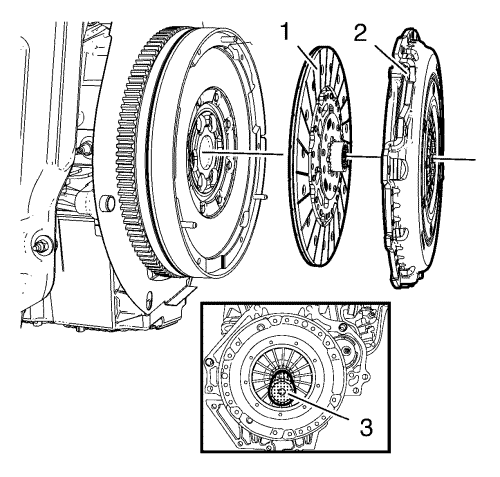

| 2. | Установить ведомый диск (1) и прижимную пластину сцепления (2). |
| 3. | Подать на пружины сцепления предварительную нагрузку, используя инструмент для демонтажа и монтажа DT-6263 . |
| • | Переместить инструмент (1) для демонтажа и монтажа DT-6263 таким образом, чтобы он оставался против пружинных язычков прижимной пластины сцепления. |
| • | Повернуть инструмент для демонтажа и монтажа DT-6263 по часовой стрелке до упора. |
|
Осторожно:
См. Предупреждение о крепежных деталях . |
|
Осторожно:
См. Предостережение о фиксаторе с затягиванием до предела текучести . |

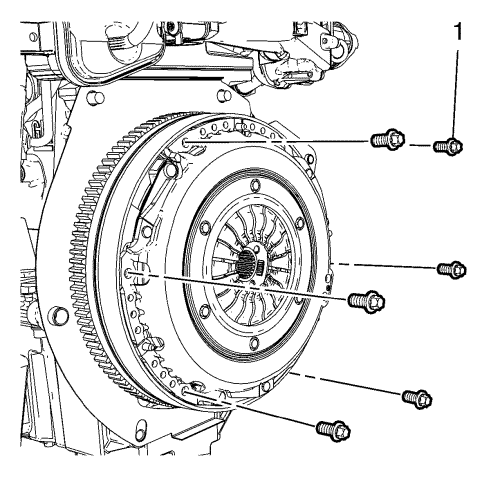

| 4. | Установить 6 НОВЫХ болтов (1) нажимного диска сцепления и затянуть их крест-накрест до момента 28 N·m (21 фунт-футов). |
| 5. | Снять инструмент для демонтажа и монтажа DT-6263 (1) с блока двигателя. |
| • | Повернуть инструмент для демонтажа и монтажа DT-6263 (3) против часовой стрелки до упора. |
| • | Снять центрирующую оправку DT-6263-30 (2) вместе с центральной направляющей сцепления (см. стрелку). |
| • | Снять 4 болта инструмента для демонтажа и монтажа DT-6263 с блока двигателя. |
| 6. | Установить коробку передач. См. Замена коробки передач . |
