Удаление держателя натяжного устройства ремня привода газораспределительного механизма (1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH)

Специальный инструмент

•  EN-6333  Фиксирующий штифт натяжителя приводного ремня газораспределительного механизма
•  EN-6340  Стопорный инструмент распределительного вала
•  EN-6625  Стопорное устройство коленчатого вала

Эквивалентные местные инструменты см. Специальный инструмент .

Процедура демонтажа
1. Откройте капот.
2. Снимите узел очистителя воздуха. См. Замена воздушного фильтра в сборе : LDE, LXV, LUW, 2H0 и LFH
3. Снять верхнюю переднюю крышку приводного ремня ГРМ. См. Демонтаж верхней передней крышки приводного ремня ГРМ : LDE, LED, LFJ, LXV, 2H0, LUW, LFH
4. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле
5. Снять брызговик переднего отсека. См. Замена брызговика переднего отделения
6. Снять натяжитель приводного ремня. См. Замена натяжителя приводного ремня

          1936993
7. Установить противовес коленчатого вала в направлении вращения двигателя так, чтобы метки (1) совместились с цилиндром 1 в ВМТ.
8. Снять балансир коленвала. См. Противовес коленчатого вала Замена : МКП - D16, D20 → LXV, LXT, 2H0, LUW - АКП

          2026840
9. Отвернуть 4 болта (2) нижней крышки приводного ремня газораспределительного механизма.
10. Снять нижнюю крышку (1) приводного ремня газораспределительного механизма.
11. Опустить автомобиль.

          1944920
Примечание: Правая половина
стопорного инструмента  EN-6340
указывается на нем надписью "right" ("правая сторона") и стрелкой.
12. Подготовить правую половину стопорного инструмента  EN-6340 .
 12.1Выкрутить 2 болта (2).
 12.2Снять переднюю панель (1) с правой стороны стопорного инструмента  EN-6340 .

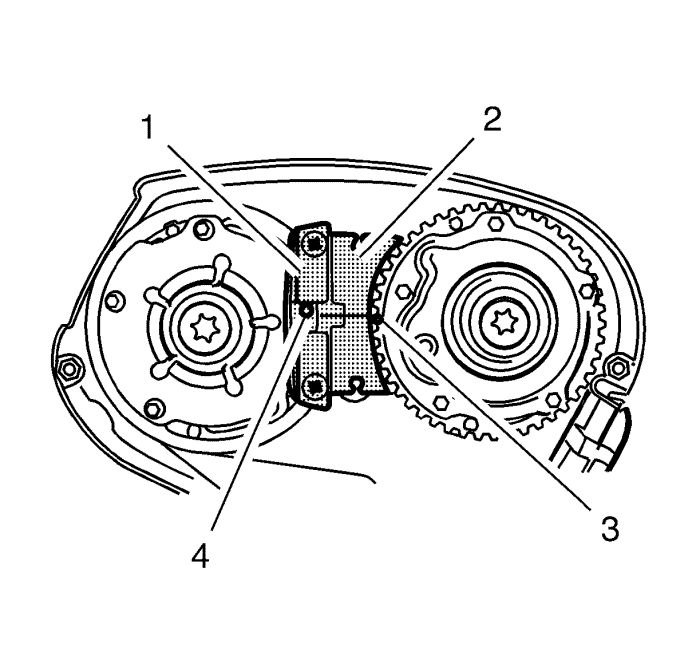

          2373398
13. Установить стопорный инструмент  EN-6340 в регуляторы распределительных валов.
Примечание: Метка-точка (4) на регуляторе распределительного вала впускных клапанов не совмещается с канавкой левого инструмента EN-6340 во время этого процесса. Она должна располагаться чуть выше, как показано на рисунке.

Примечание: Метка-точка (3) на регуляторе распределительного вала выпускных клапанов должна быть совмещена с канавкой на правом инструменте EN-6340.

14. Поднять автомобиль.

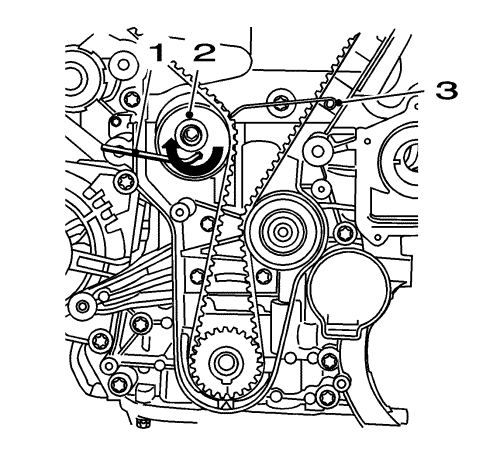

          1937014
15. Нажать на натяжитель (2) приводного ремня в направлении стрелки, используя торцевой ключ (1).
16. Установить стопорный штифт  EN-6333 (3).
17. Опустить автомобиль.
18. Снимите держатель подвески двигателя. См. Кронштейн подвески двигателя Замена
19. Снимите центральную переднюю крышку приводного ремня ГРМ. См. Демонтаж центральной передней крышки ремня привода газораспределительного механизма

          2026841
Примечание: Если ремень ГРМ будет использоваться вновь, заметьте направление вращения ремня.
20. Снять приводной ремень ГРМ (1).
21. Отвернуть и УДАЛИТЬ В ОТХОДЫ болт (3) натяжителя ремня ГРМ.
22. Снять натяжитель ремня газораспределительного механизма (2).

Процедура установки
1. Вновь нарезать резьбу натяжителя ремня ГРМ.

          2026841
2. Установить натяжитель (2) приводного ремня газораспределительного механизма.
Примечание: Сервисный центр может предложить болты, которые не имеют микрокапсулирования. В этом случае нанесите на болт стопорящий клей.
3. Если крепежный элемент имеет микрокапсулирование, установите НОВЫЙ болт (3) натяжителя ремня ГРМ. ЗАПРЕЩАЕТСЯ использовать старый болт.
Осторожно: См. Предупреждение о крепежных деталях
4. Затянуть болт натяжителя приводного ремня газораспределительного механизма с моментом затяжки 20 N·m (15 фунт-футов).
5. Установите приводной ремень ГРМ (1).
6. Направить приводной ремень газораспределительного механизма за натяжитель и надеть его на звездочку коленчатого вала.
7. Надеть приводной ремень газораспределительного механизма на регуляторы исполнительных устройств регулировки положения распределительного вала впускных клапанов.
8. Установите держатель подвески двигателя. См. Кронштейн подвески двигателя Замена
9. Установить переднюю среднюю крышку приводного ремня газораспределительного механизма. См. Установка центральной передней крышки ремня привода газораспределительного механизма
10. Поднять автомобиль.

          1937014
11. Нажать на натяжитель (2) приводного ремня в направлении стрелки, используя торцевой ключ (1).
12. Снять фиксирующий штифт  EN-6333 (3).
Примечание: Натяжитель приводного ремня газораспределительного механизма автоматически перемещается в надлежащее положение.
13. Освободить натяжение натяжителя приводного ремня газораспределительного механизма.

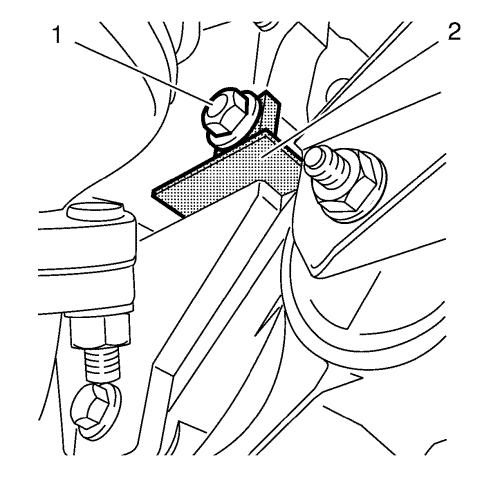

          2027000
14. Отвернуть крепежный элемент (1).
15. Снять стопорное устройство  EN-6625 (2) стопорения коленчатого вала.
16. Опустить автомобиль.
17. Снять стопорный инструмент  EN-6340 .

          2373398
18. Проверить синхронизацию фаз газораспределения
Примечание: Обращать внимание на положение меток на звездочках распределительных валов.

Примечание: Метка-точка (4) на регуляторе распределительного вала впускных клапанов не совмещается с канавкой левого инструмента EN-6340 во время этого процесса. Она должна располагаться чуть выше, как показано на рисунке.

Примечание: Метка-точка (3) на регуляторе распределительного вала выпускных клапанов должна быть совмещена с канавкой на правом инструменте EN-6340.

 • Поднять автомобиль.

          2027014
Примечание: Звёздочка коленвала и корпус масляного насоса должны быть установлены по одной линии.
19. Проверьте положение коленвала.
20. Опустить автомобиль.
21. Снять стопорный инструмент  EN-6340 .
22. Поднять автомобиль.

          2026840
23. Установить нижнюю крышку (1) приводного ремня газораспределительного механизма.
Осторожно: См. Предупреждение о крепежных деталях
24. Завернуть 4 болта (2) нижней крышки приводного ремня газораспределительного механизма и затянуть их с моментом затяжки 6 N·m (53 фунт-дюймов).
25. Установить балансир коленвала. См. Противовес коленчатого вала Замена : МКП - D16, D20 → LXV, LXT, 2H0, LUW - АКП
26. Установить натяжитель приводного ремня. См. Замена натяжителя приводного ремня
27. Установите брызговик переднего отсека. См. Замена брызговика переднего отделения
28. Опустить автомобиль.
29. Установить верхнюю переднюю крышку приводного ремня ГРМ. См. Замена верхней передней крышки ремня привода газораспределительного механизма : 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH
30. Установите воздушный фильтр в сборе. См. Замена воздушного фильтра в сборе : LDE, LXV, LUW, 2H0 и LFH
31. Закройте капот.
