Orlando |
||||||||
|
|
|
|||||||
| • | CH 6616 Гидравлический ручной насос |
| • | CH 6615-10 Гидравлический цилиндр |
| • | CH-48377-1 Зубило |
| • | CH-49233 Переходник |
| • | CH 906-42 Переходник |
Эквивалентные местные инструменты. См. Специальный инструмент
| 1. | Снять задний мост. См. Задний мост, замена |
| 2. | Вместе с помощником уложить задний мост на верстак. |

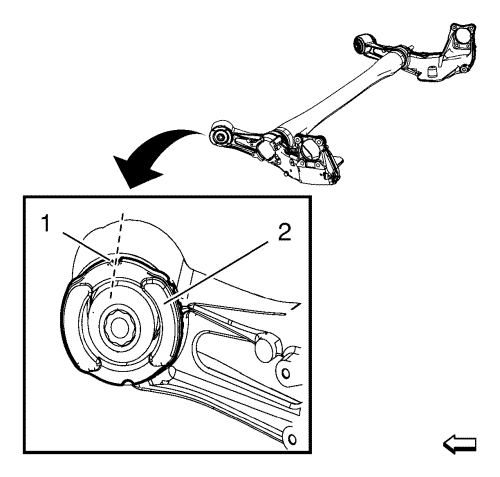

| 3. | С помощью перманентного маркера отметить пунктирной линией место установки втулки заднего моста (2). |
| Для выравнивания использовать верхний зазор (1) втулки. |

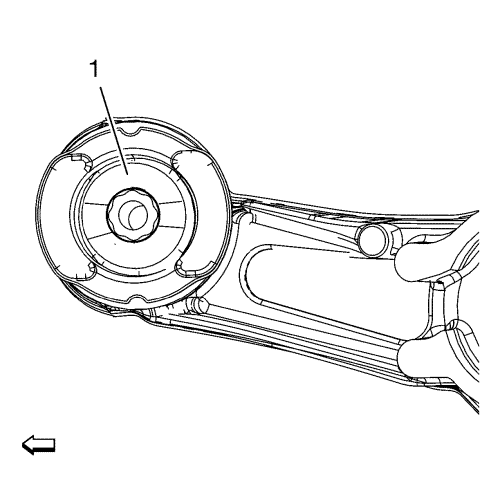

| 4. | Просверлить в резиновых втулках (1) по всему периметру 8 отверстий диаметром 10 мм (0,4 дюйма) |

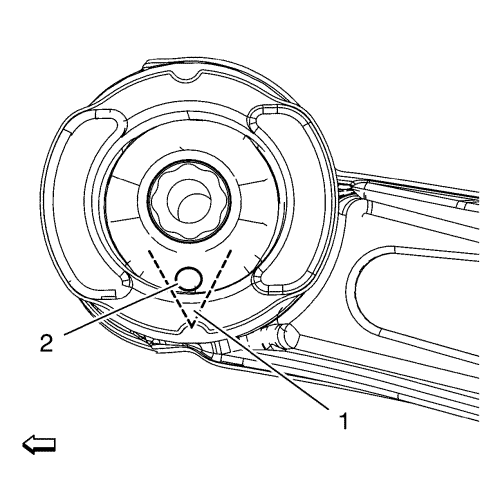

| 5. | С помощью ножовки по металлу, осторожно выполните V-образный вырез (показан пунктирной линией) в нижней части (1) втулки заднего моста. Полотно ножовки следует вставлять в нижнее отверстие (2). |

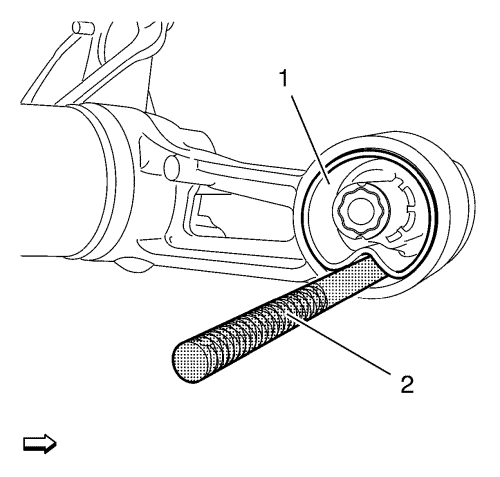

| 6. | Снять втулку (1) с помощью зубила CH-48377-1 (2) и молотка. Установить зубило CH-48377-1 в канавку. |

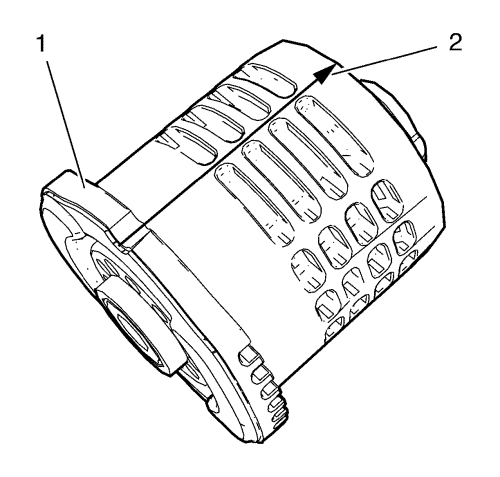

| 7. | Отметить место установки (2) НОВОЙ втулки (1) заднего моста, как показано на приведенном выше рисунке |

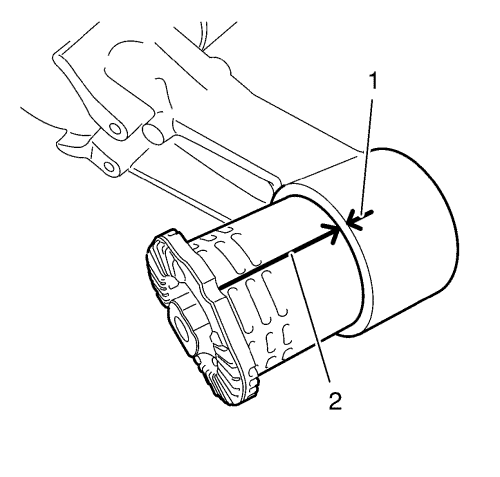

| 8. | Совместите метки на втулке (2) с метками на заднем мосту (1). |

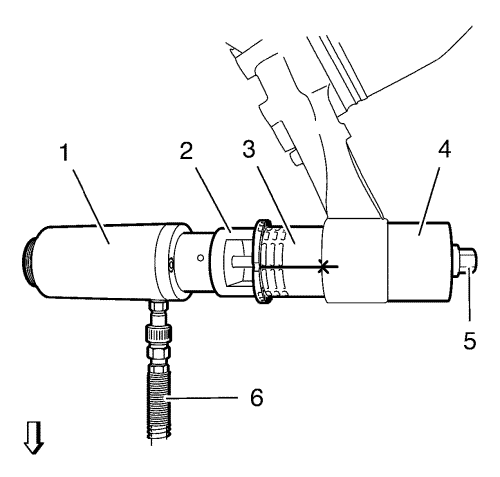

| 9. | Установить на втулку заднего моста и задний мост следующие детали: |
| • | Цилиндр CH 6615-10 (1). |
| • | CH-49233 переходник (2). |
| • | НОВАЯ втулка заднего моста (3). |
| • | CH 906-42 переходник (4) |
| • | Накрутить контргайку (5) на шпиндель цилиндра CH 6615-10 (1) и затянуть. |
| 10. | Подключить нагнетательный шланг (6) насоса CH 6616 к цилиндру CH 6615-10. |
| 11. | Аккуратно запрессовать втулку в задний мост с помощью насоса CH 6616 . |
| 12. | После того как шток цилиндра CH 6615-10 достигнет упора, стравить давление в насосе CH 6616 , затянуть контргайку (5) и запрессовать втулку в задний мост в окончательное положение. |
| 13. | Снять ВСЕ специальные инструменты. |
| 14. | Установить задний мост. См. Задний мост, замена |
