Демонтаж заднего сальника коленвала

Специальный инструмент

•	EN-328-B Съемник штифта

•	EN-6624 Съемник

Эквивалентные местные инструменты см. Специальный инструмент .

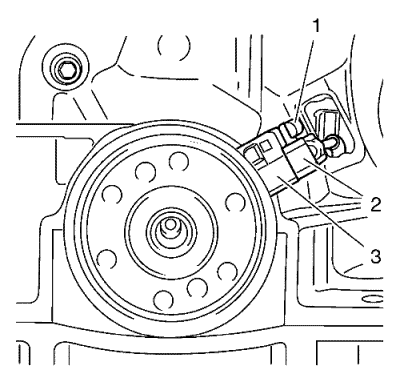

1.	Открутить болт датчика положения распредвала (1).

2.	Снять датчик положения коленчатого вала (2) с корпуса заднего масляного сальника коленчатого вала.

3.	Снять корпус (3) заднего масляного сальника коленчатого вала.

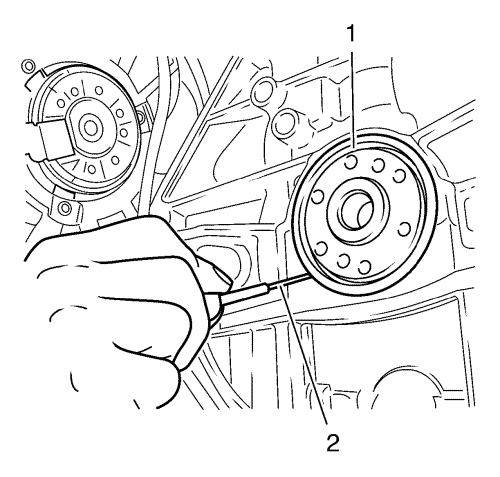

4.	Снять пластмассовое кольцо (1) с помощью отвертки (2)

Примечание: Диаметр отверстия не должен превышать 2 мм (0,0787 д). Если диаметр отверстия превысит 2 мм (0,0787 дюйма), болт
приспособления EN-6624
(инструмент для демонтажа) не сможет ухватить деталь.

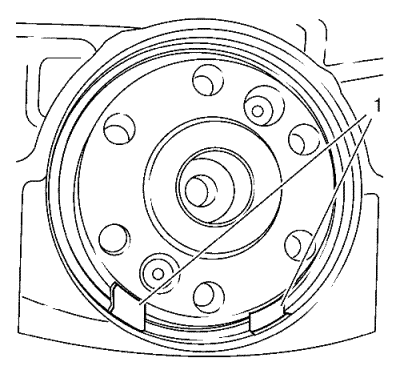

5.	Отверстия следует проделать в положении 5 часов и 7 часов (1), поскольку только здесь за уплотнительным кольцом имеется полость.

6.	С помощью подходящего инструмента, например, чертилки (1), проделать отверстие в заднем масляном сальнике коленчатого вала.

Установить чертилку (1) на наружную кромку заднего масляного сальника коленчатого вала.

7.	Снять уплотнительное кольцо.

7.1

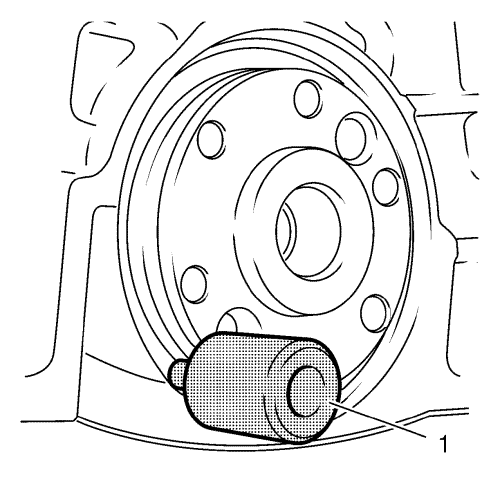

Установить съемник EN-6624 (1) на задний масляный сальник коленчатого вала и завернуть болт.

7.2

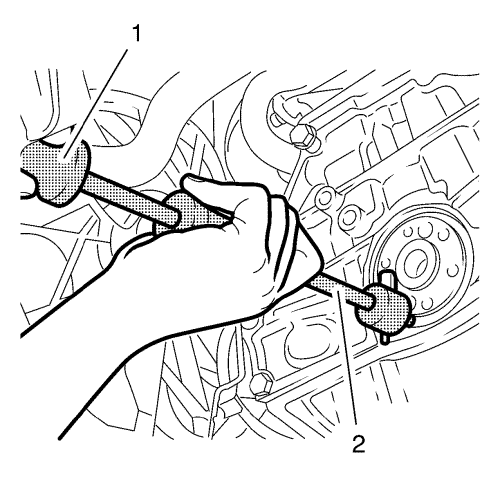

Установить съемник EN-328-B (1) на съемник EN-6624 (2) и снять задний сальник коленчатого вала.
