Orlando |
||||||||
|
|
|
|||||||
| 1. | Установить 4 НОВЫХ уплотнительных кольца (4) на топливные форсунки системы распределенного впрыска топлива. |
| 2. | Установить трубу топливного распределителя системы распределенного впрыска топлива (2) вместе с топливными форсунками (3) на впускной коллектор (5). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 3. | Завернуть 2 болта (1) трубы топливного распределителя системы распределенного впрыска топлива и затянуть их с моментом затяжки 8 N·m (71 фунт-дюймов). |

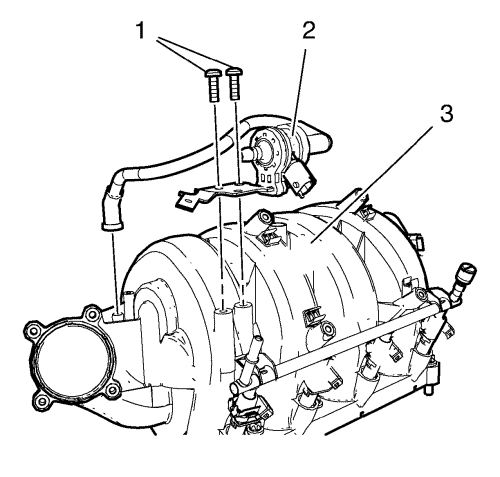

| 4. | Установить электромагнитный клапан продувки адсорбера системы улавливания паров топлива и кронштейн (2) на впускной коллектор (3). |
| 5. | Завернуть 2 болта (1) кронштейна электромагнитного клапана продувки адсорбера системы улавливания паров бензина и затянуть их с моментом затяжки 7 N·m (62 фунт-дюймов). |
| 6. | Установить НОВУЮ уплотнительную прокладку (3) впускного коллектора на впускной коллектор (2). |
| 7. | Установить НОВУЮ уплотнительную прокладку (1) корпуса дроссельной заслонки. |
| 8. | Установить опору впускного коллектора (2) на впускной коллектор (1) и затянуть крепеж с моментом затяжки 8 N·m (71 фунт-дюймов). |
| 9. | Установить датчик абсолютного давления в коллекторе (2) на впускной коллектор (3). |
| 10. | Завернуть болт (1) датчик абсолютного давления во впускном коллекторе и затянуть его с моментом затяжки 6 N·m (54 фунт-дюйма). |
