Информация по обслуживанию

Orlando

Монтаж головки цилиндров (LAF, LEA или LUK)

EN 45059 Измеритель угла

Эквивалентные местные инструменты см. Специальный инструмент

Примечание: Не допускается использование уплотнительного материала.

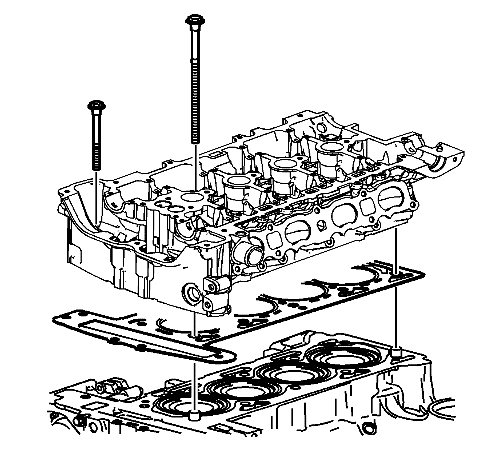

1.	Установить на блок уплотнение головки цилиндров.

2.	Установить головку цилиндров. Проверить, что поршень 1-го цилиндра находится в положении верхней мертвой точки (ВМТ). Шпонка коленчатого вала должна находиться в верхнем положении "12 часов".

Осторожно: См. Предупреждение о крепежных деталях

Примечание: Использовать только НОВЫЕ болты крепления головки цилиндров.

3.	Вставьте болты крепления головки цилиндров.

3.1

Затяните болты по порядку с моментом затяжки 30 Н м (22 фунт-футов).

3.2

Затяните болты по порядку еще на 155 градусов по угломеру EN-45059 .

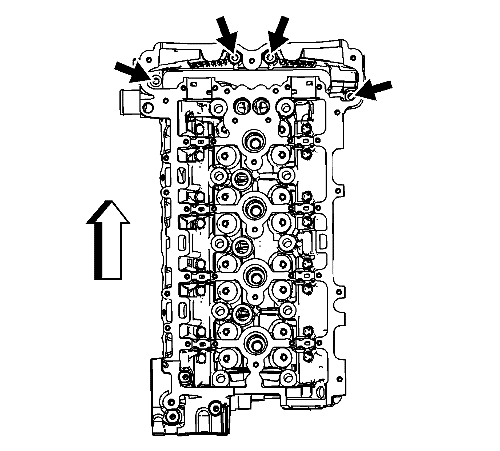

4.	Установите болты передней головки цилиндров и затяните их с моментом затяжки 30 N·m (22 фунт-фута).
