Orlando |
||||||||
|
|
|
|||||||
|
Осторожно:
См. Предупреждение о крепежных деталях |

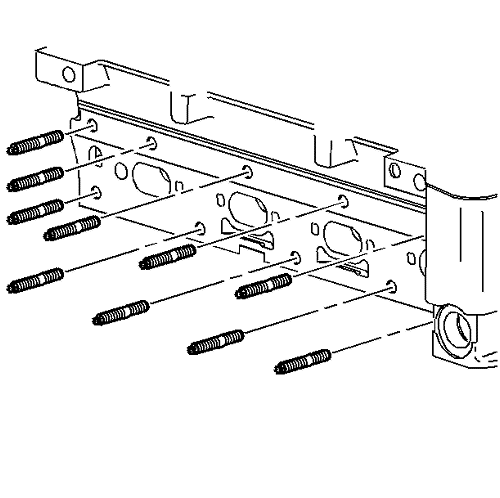

| 1. | Завернуть новые шпильки выпускного коллектора и затянуть их с моментом 10 N·m (89 фунт-дюймов). |
| 2. | Установить уплотнение (3) выпускного коллектора. |
| 3. | Монтировать выпускной коллектор (2) на головку цилиндров. |
| 4. | Вставить и затянуть НОВЫЕ гайки (1), удерживающие выпускной коллектор на головке цилиндров. |

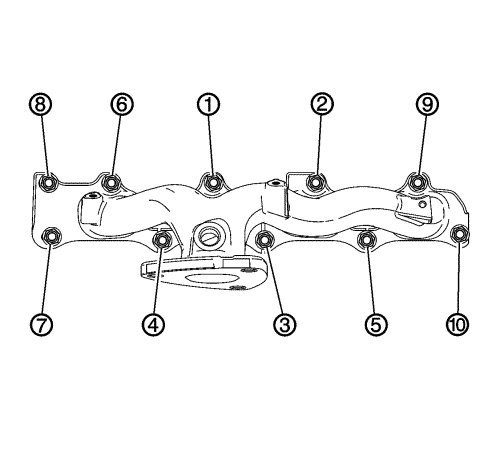

| 5. | Поочередно НОВЫЕ затянуть гайки, удерживающие выпускной коллектор на головке цилиндров за два этапа. |
| 5.1 | Затяните болты, на первом этапе с моментом затяжки 14 N·m (124 фунт-дюймов). |
| 5.2 | Затяните болты на конечном этапе с моментом затяжки 14 N·m (124 фунт-дюймов). |
| 6. | Установить нагреватель блока цилиндров (1). Затяните болт с моментом затяжки 10 Н м (89 фунт-дюйм). |
| 7. | Смазать резьбу датчика кислорода (1) противопригарной мастикой. См. Клеи, жидкости, смазки и герметики |
| 8. | Установить датчик кислорода и затянуть его с моментом 42 N·m (31 фунт-футов). |
| 9. | Установить теплозащитный экран (1) выпускного коллектора. |
| 10. | Завернуть болты термозащитного щитка выпускного коллектора и затянуть их с моментом затяжки 10 N·m (89 фунт-дюймов). |
