Информация по обслуживанию

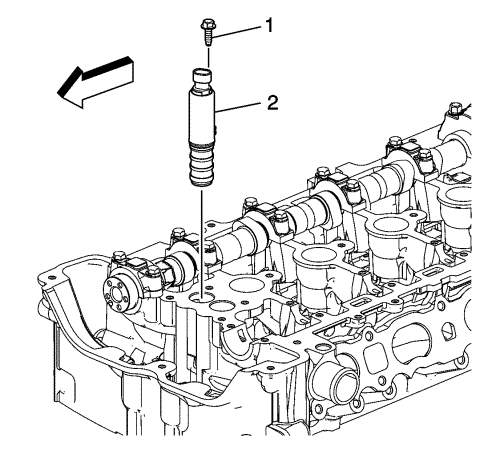

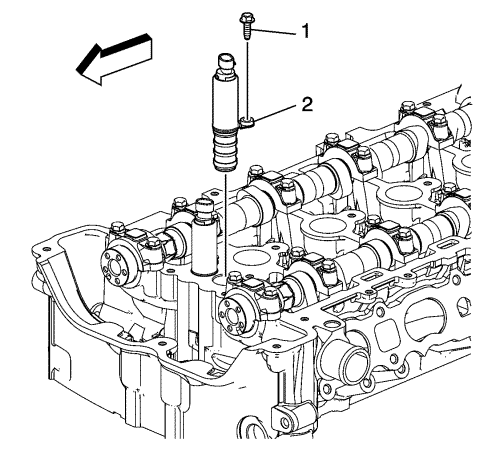

1.	Снимите болт электромагнитного клапана привода регулирования фаз (1) и клапан (2).

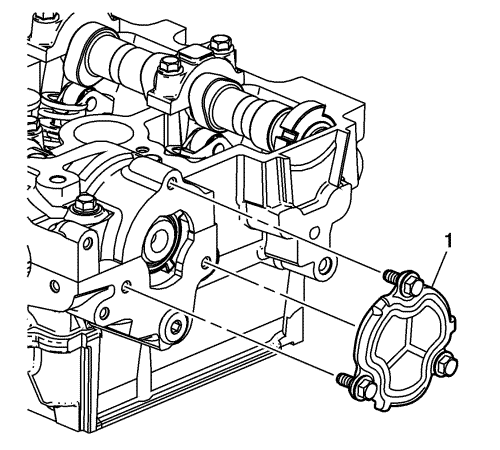

2.	Снять накладную крышку головки цилиндров (1).

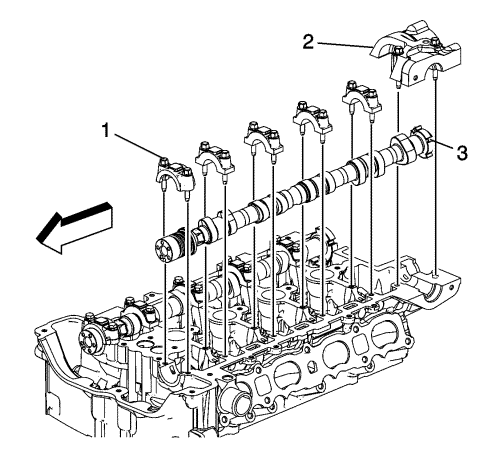

3.	Снимите болты задней крышки подшипника впускного распредвала и крышку (2).

Примечание: Откручивайте каждый болт на каждой крышке на один оборот за раз до исчезновения подпружинивающей силы на распредвал.

4.	Пометьте крышки распредвала, чтобы установить их в исходные положения.

5.	Отвернуть и снять болты крышки распределительного вала впускных клапанов.

7.	Снять распределительный вал (3) впускных клапанов.

Примечание: Храните роликовые балансиры и гидравлические компенсаторы зазора в клапанах в таком порядке, чтобы установить их в исходные положения.

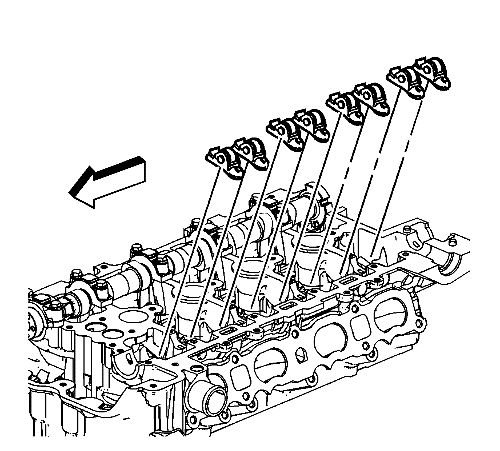

8.	Снимите роликовые балансиры впускного распредвала.

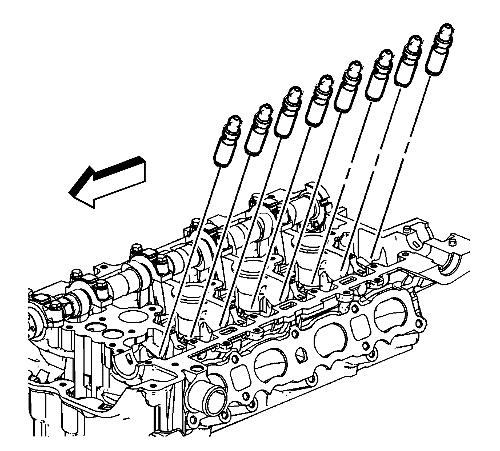

9.	Снимите гидравлические компенсаторы зазора в клапанах.

1.	Снимите болт электромагнитного клапана привода регулирования фаз (1) выпускного распредвала и клапан (2).

2.	Пометьте крышки распредвала, чтобы установить их в исходные положения.

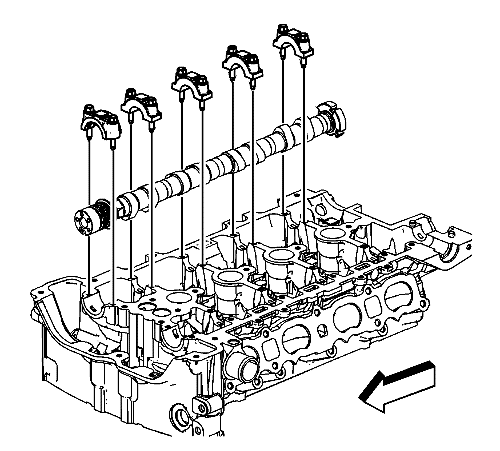

3.	Снимите болты крышки выпускного распредвала.

4.	Снимите крышки распредвала, предварительно их пометив, чтобы установить в эти же положения при сборке.

5.	Снимите выпускной распредвал.

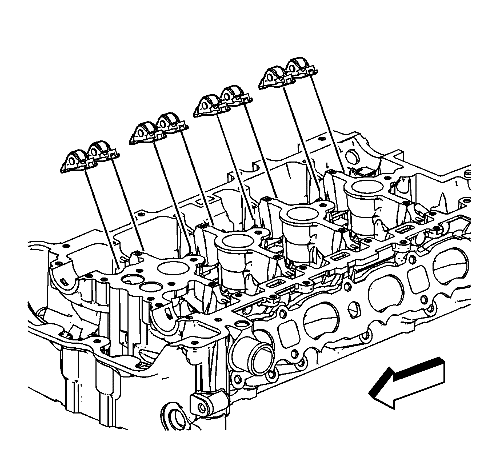

6.	Снимите роликовые балансиры выпускного распредвала.

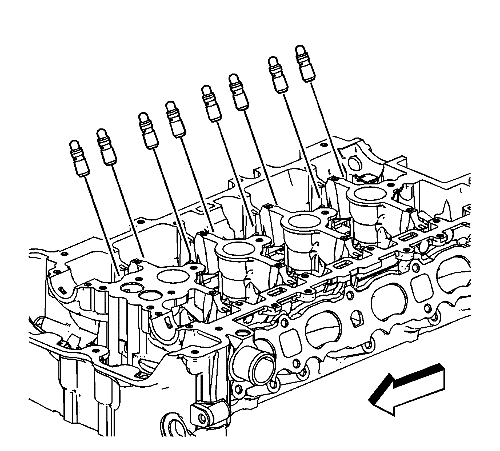

7.	Снимите гидравлические компенсаторы зазора в клапанах.

Демонтаж впускного и выпускного распределительного вала, крышки подшипников и механизма регулировки клапанного зазора (LAF, LEA или LUK)

Демонтаж впускного распредвала и его компонентов

Демонтаж выпускного распредвала и его компонентов
