Orlando |
||||||||
|
|
|
|||||||
| • | CH-49290 Подпорка двигателя |
| • | EN-45095 Измеритель угла |
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Удалите полку для аккумуляторной батареи. См. Поддон аккумулятора Замена : без системы пуска/останова . |
| 2. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле . |
| Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX. См. www.spxtools-shop.com. |
| 3. | Собрать крепление опоры двигателя CH-49290 (1) согласно указаниям в инструкции по установке SPX. |
| 4. | Вывесить раму основания CH-904 с помощью подъемника. |
| 5. | Опереть опорное приспособление CH-49290 на опорную раму CH-904 . |
| Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX. См. www.spxtools-shop.com. |
| 6. | Установить опорное приспособление CH-49290 (1) согласно указаниям в инструкции по установке SPX. |
| 7. | Опустить автомобиль. |
| 8. | Снимите и ВЫБРОСЬТЕ болты (1) левого крепления коробки передач от скобы (2) крепления коробки передач. |

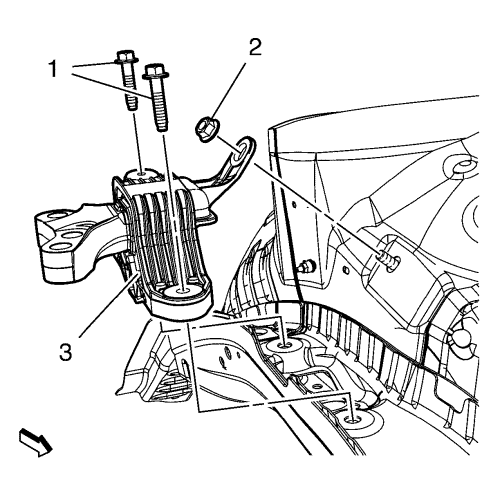

| 9. | Извлечь болты (1) крепления левой опоры коробки передач к кузову. |
| 10. | Отвернуть гайку (2) крепления левой опоры коробки передач к кузову. |
| 11. | Снять с автомобиля опору (3) коробки передач. |
| 1. | Установить на автомобиль опору (3) коробки передач. |
|
Осторожно:
См. Предупреждение о крепежных деталях . |
|
Осторожно:
См. Предостережение о фиксаторе с затягиванием до предела текучести . |
| 2. | Ввернуть болты (1) крепления опоры коробки передач к кузову и затянуть с моментом 62 N·m (46 фунт-футов). |
| 3. | Установить гайку (2) крепления опоры коробки передач к кузову и затянуть с моментом 62 N·m (46 фунт-футов). |
| 4. | Установить 3 НОВЫХ болта >(1) левой опоры коробки передач к кронштейну (2) коробки передач и затянуть их сначала с моментом 50 N·m (37 фунт-футов). |
| 5. | Затянуть 3 НОВЫХ болта (1) опоры коробки передач дополнительно на 60 – 70 градусов, используя угломер EN-45095 . |
| 6. | Поднять автомобиль. |
| 7. | Опустить опорное приспособление CH-49290 (1) с опорной рамой CH-904 и домкратом. |
| 8. | Снять опорное приспособление CH-49290 с опорной рамы CH-904 . |
| Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX. См. www.spxtools-shop.com. |
| 9. | Разобрать опорное приспособление CH-49290 (1) согласно указаниям в инструкции по установке SPX. |
| 10. | Опустить автомобиль. |
| 11. | Установите аккумуляторный ящик. См. Поддон аккумулятора Замена : без системы пуска/останова . |
