Orlando
Снятие модулей вала переключателя и вилки
Table
1:
Снятие вилки переключения передачи заднего хода
Table
2:
Вал переключателя - Блокировочный штифт - Снятие болтов разъема
Table
3:
Снятие узла вала переключения передач и узла вилки переключения передач
Table
4:
Снятие штырькового соединителя блокировки вала переключения передач
Table
5:
Снятие вилки переключения 1-ой и 2-ой передачи

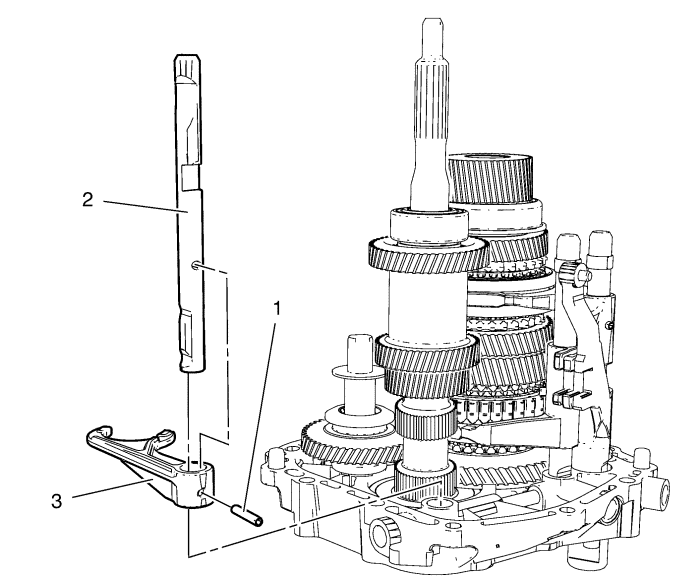

Снятие вилки переключения передачи заднего хода
Снятие вилки переключения передачи заднего хода
Выноска
Название компонента
1
Штифт вилки включения заднего хода
2
Шток включения передачи заднего хода
3
Вилка включения передачи заднего хода

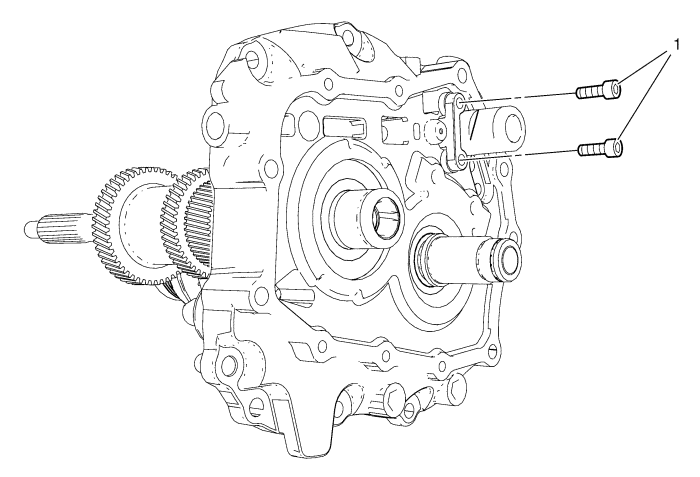

Вал переключателя - Блокировочный штифт - Снятие болтов разъема
Вал переключателя - Блокировочный штифт - Снятие болтов разъема
Выноска
Название компонента
1
Болт штырькового соединителя блокировки вала переключения передач (кол-во: 2 шт.)

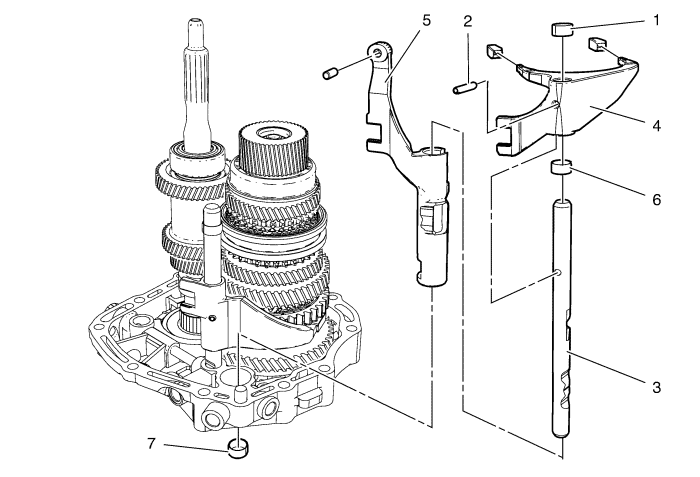

Снятие узла вала переключения передач и узла вилки переключения передач
Снятие узла вала переключения передач и узла вилки переключения передач
Выноска
Название компонента
1
Втулка вала вилки сцепления
2
Штифт вилки включения 3-й и 4-й передач
3
Шток вилки включения 3-й и 4-й передач
4
Вилка включения 3-й и 4-й передач
5
Блок переключения 5-й передачи
6
Втулка штока включения 5-й передачи
7
Втулка вала вилки сцепления

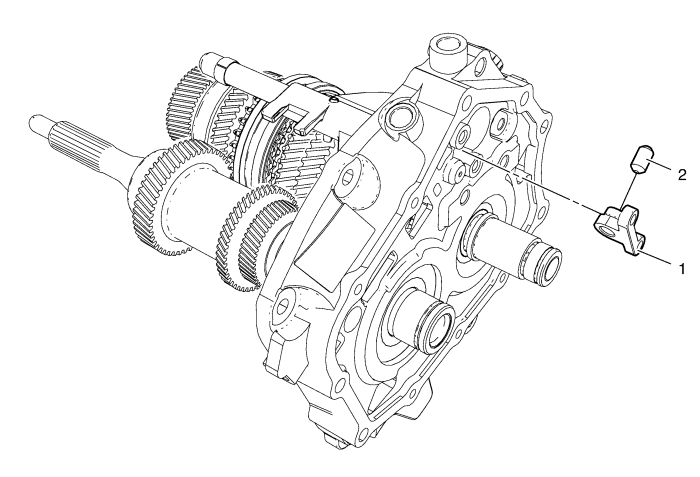

Снятие штырькового соединителя блокировки вала переключения передач
Снятие штырькового соединителя блокировки вала переключения передач
Выноска
Название компонента
1
Штырьковый соединитель блокировки вала переключения передач
2
Блокировочный штифт штока включения передач

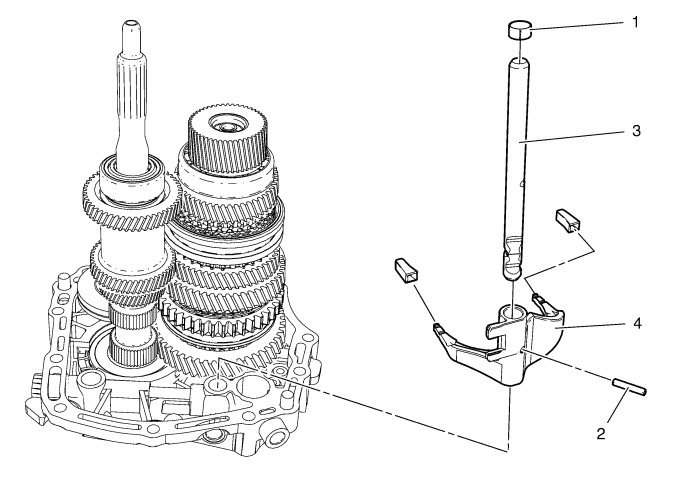

Снятие вилки переключения 1-ой и 2-ой передачи
Снятие вилки переключения 1-ой и 2-ой передачи
Выноска
Название компонента
1
Втулка вала вилки сцепления
2
Штифт вилки включения 1-й и 2-й передач
3
Вилка включения 1-й и 2-й передач
4
Вал переключения 1-ой и 2-ой передачи
