Установка блока переднего дифференциала
Table
1:
Установка переднего дифференциала
Table
2:
Установка наружного кольца подшипника переднего дифференциала
Table
3:
Установка стопора регулятора подшипника переднего дифференциала

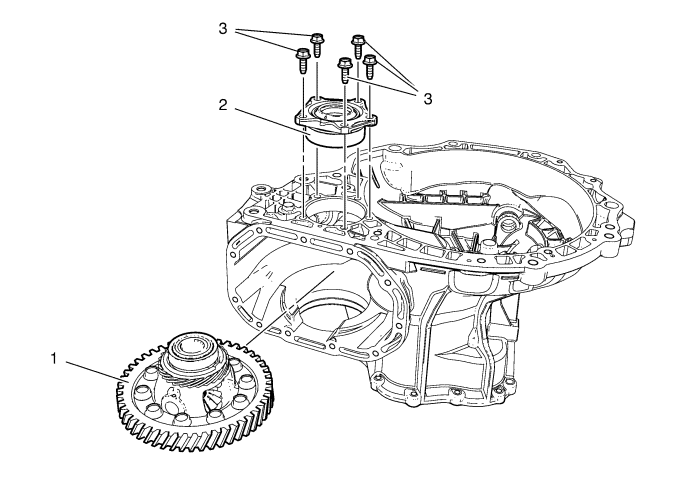

Установка переднего дифференциала
Установка переднего дифференциала
Выноска
Название компонента
1
Передний дифференциал
2
Устройство для регулировки подшипника переднего дифференциала - правая сторона
3
Болт регулятора подшипника переднего дифференциала - с правой стороны (кол-во: 5 шт.)
Осторожно:
См.
Предупреждение о крепежных деталях
.
Затянуть
25 Н·м (18 фунто фут)

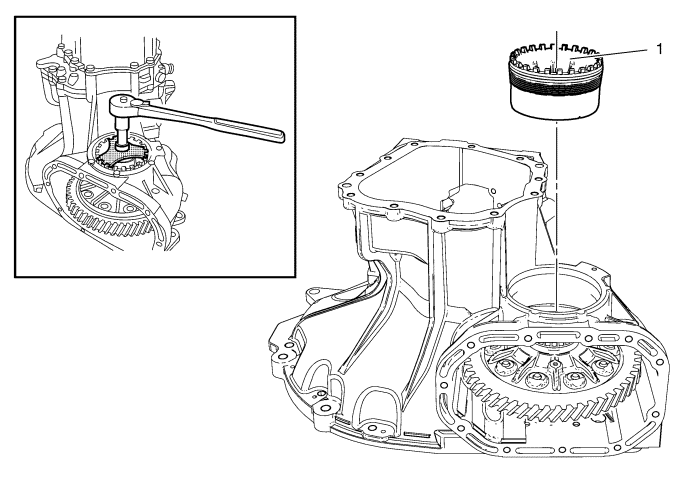

Установка наружного кольца подшипника переднего дифференциала
Установка наружного кольца подшипника переднего дифференциала
Выноска
Название компонента
1
Наружное кольцо подшипника переднего дифференциала
Процедура
1. Затяните крышку подшипника переднего дифференциала, чтобы устранить продольное смещение дифференциала в пределах зазора.
2. Затяните или ослабьте крышку подшипника переднего дифференциала, чтобы добиться нужной предварительной нагрузки на подшипники.
Величина предварительного натяга по техническим условиям
•
Используемые подшипники: для вращения дифференциала со скоростью один оборот в секунду требуется момент
1 N·m (9 фунт-дюймов)
.
•
Используемые подшипники: для вращения дифференциала со скоростью один оборот в секунду требуется момент
2 N·m (18 фунт-дюймов)
.
Специальный инструмент
DT-520
Съемник/оправка для запрессовки
Установка стопора регулятора подшипника переднего дифференциала
Установка стопора регулятора подшипника переднего дифференциала
Выноска
Название компонента
1
Стопор регулировочного приспособления подшипника переднего дифференциала
2
Болт стопора регулировочного приспособления подшипника переднего дифференциала
Осторожно:
См.
Предупреждение о крепежных деталях
.
Затянуть
9 Н·м (80 фунт-дюймов)
