Orlando
Сборка блока переднего дифференциала
Table
1:
Спидометр - Установка ведущей шестерни
Table
2:
Установка подшипника переднего дифференциала
Table
3:
Передний дифференциал - Установка ведущей шестерни и полуосевой шестерни
Table
4:
Установка оси сателлитов переднего дифференциала
Table
5:
Установка ведомой шестерни переднего дифференциала

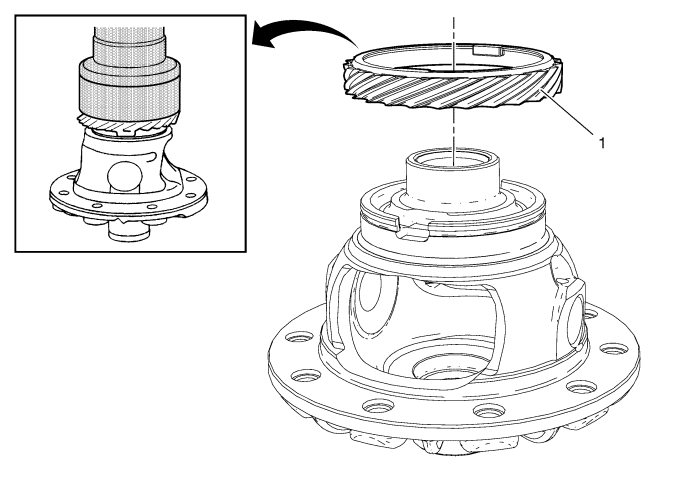

Спидометр - Установка ведущей шестерни
Спидометр - Установка ведущей шестерни
Выноска
Название компонента
1
Спидометр - Ведущая шестерня
Подсказка
Необходимо использовать гидравлический пресс.
Специальный инструмент
DT-525
Оправка для запрессовки

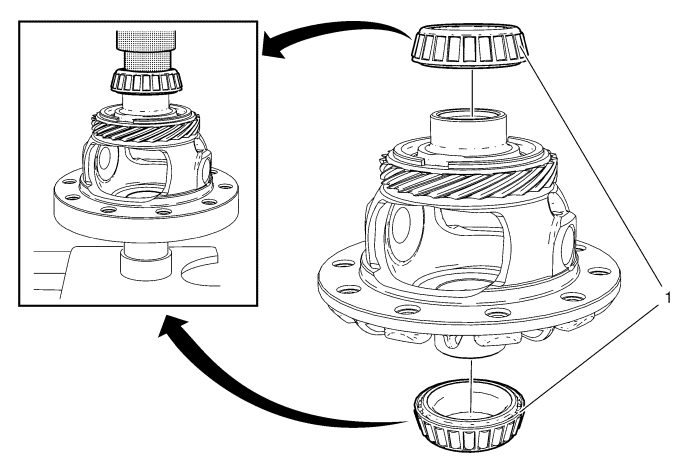

Установка подшипника переднего дифференциала
Установка подшипника переднего дифференциала
Выноска
Название компонента
1
Подшипник переднего дифференциала (кол-во: 2 шт.)
Подсказка
Необходимо использовать гидравлический пресс.
Специальный инструмент
DT-522
Оправка для запрессовки

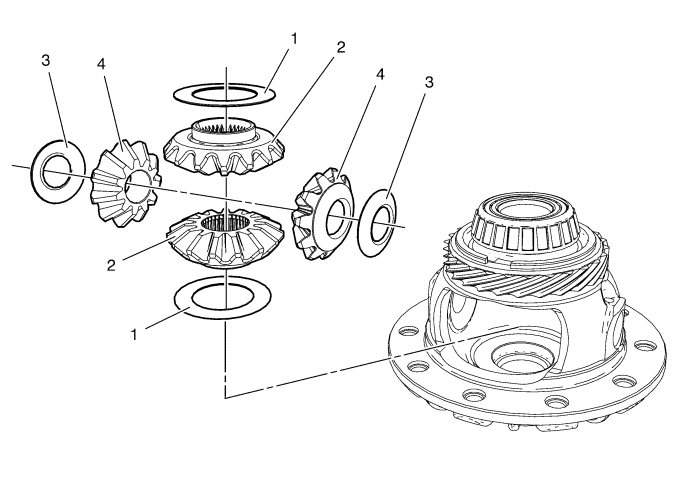

Передний дифференциал - Установка ведущей шестерни и полуосевой шестерни
Передний дифференциал - Установка ведущей шестерни и полуосевой шестерни
Выноска
Название компонента
1
Упорная шайба полуосевой шестерни переднего дифференциала (кол-во: 2 шт.)
2
Полуосевая шестерня переднего дифференциала (кол-во: 2 шт.)
3
Упорная шайба сателлита переднего дифференциала (кол-во: 2 шт.)
4
Сателлит переднего дифференциала (кол-во: 2 шт.)

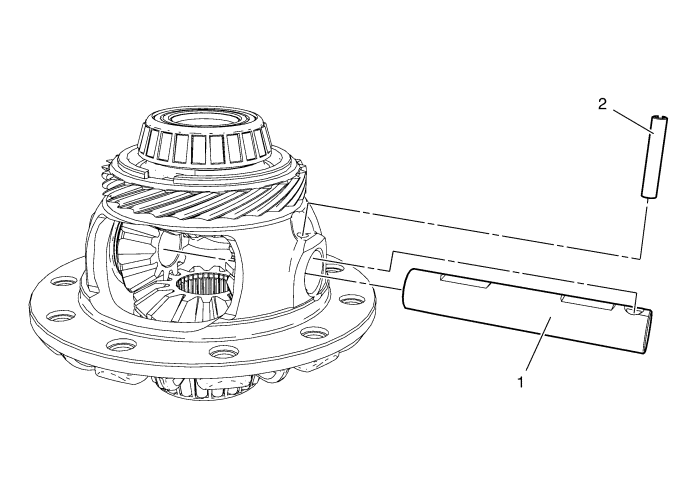

Установка оси сателлитов переднего дифференциала
Установка оси сателлитов переднего дифференциала
Выноска
Название компонента
1
Ось сателлитов переднего дифференциала
2
Палец оси сателлитов переднего дифференциала

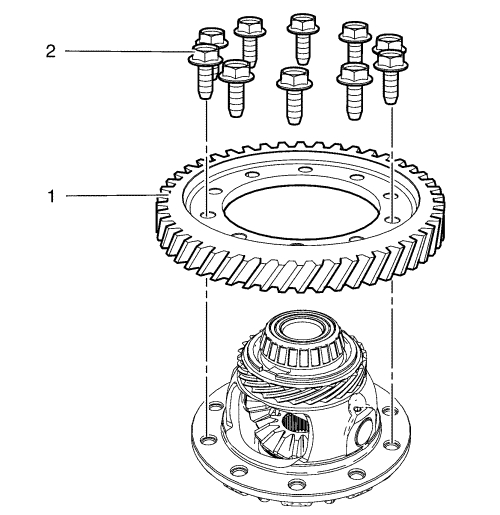

Установка ведомой шестерни переднего дифференциала
Установка ведомой шестерни переднего дифференциала
Выноска
Название компонента
1
Коронная шестерня переднего дифференциала
2
Болт ведомой шестерни переднего дифференциала (кол-во: 10 шт.)
Осторожно:
См.
Предупреждение о крепежных деталях
.
Затянуть
70 Н·м + 30° до 45° (52 фунт фут + 30° до 45°)
