Сборка основного вала
Table
1:
Установка переднего подшипника основного вала
Table
2:
Установка четвертой передачи
Table
3:
Установка синхронизатора третьей-четвертой передачи
Table
4:
Установка шестерен второй и третьей передачи
Table
5:
Установка синхронизатора первой-второй передачи
Table
6:
Установка шестерни 1-ой передачи
Table
7:
Установка заднего подшипника основного вала

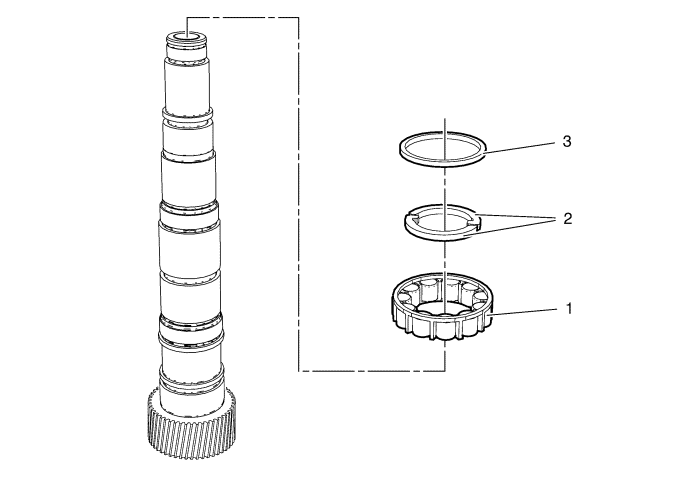

Установка переднего подшипника основного вала
Установка переднего подшипника основного вала
Выноска
Название компонента
1
Передний подшипник основного вала
2
Упорная шайба основного вала (кол-во: 2 шт.)
3
Стопорное кольцо четвертой передачи

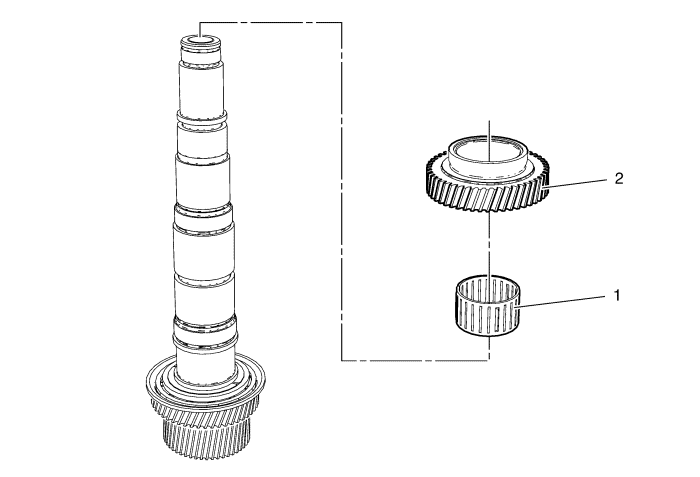

Установка четвертой передачи
Установка четвертой передачи
Выноска
Название компонента
1
Подшипник 4-й передачи
2
Четвертая передача
Установка синхронизатора третьей-четвертой передачи
Установка синхронизатора третьей-четвертой передачи
Выноска
Название компонента
1
Синхронизатор третьей-четвертой передачи

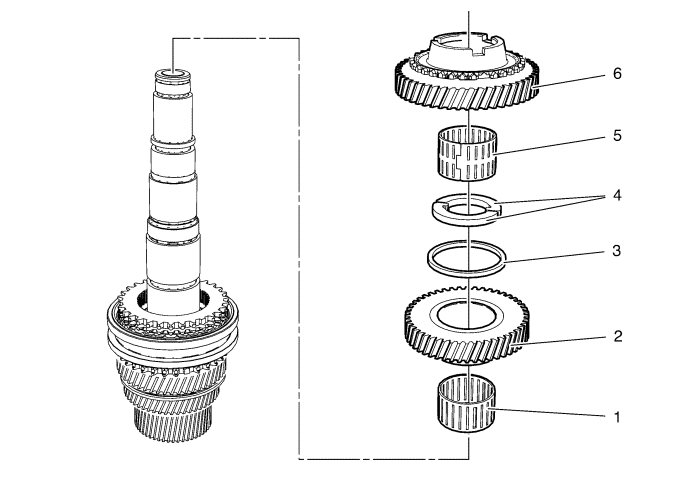

Установка шестерен второй и третьей передачи
Установка шестерен второй и третьей передачи
Выноска
Название компонента
1
Подшипник шестерни 3-й передачи
2
Третья передача
3
Стопорное кольцо третьей передачи
4
Упорная шайба шестерни 3-ей передачи (кол-во: 2 шт.)
5
Подшипник шестерни 2-й передачи
6
Вторая передача

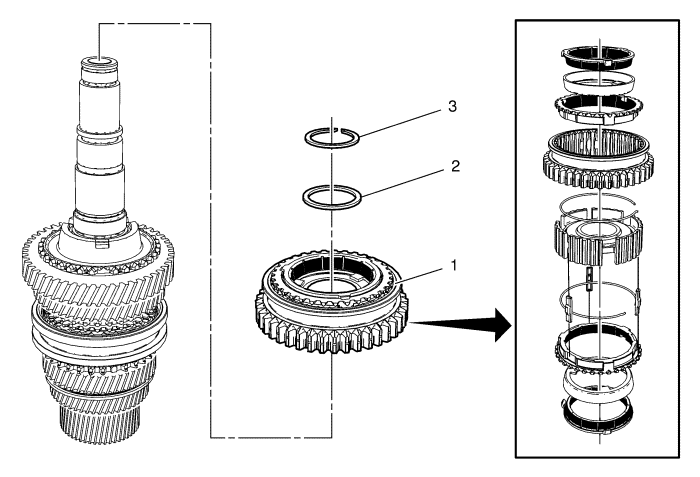

Установка синхронизатора первой-второй передачи
Установка синхронизатора первой-второй передачи
Выноска
Название компонента
1
Блок синхронизатора первой-второй передачи
2
Упорное кольцо ступицы синхронизатора первой-второй передачи
3
Стопорное кольцо ступицы синхронизатора 1-ой и 2-ой передачи

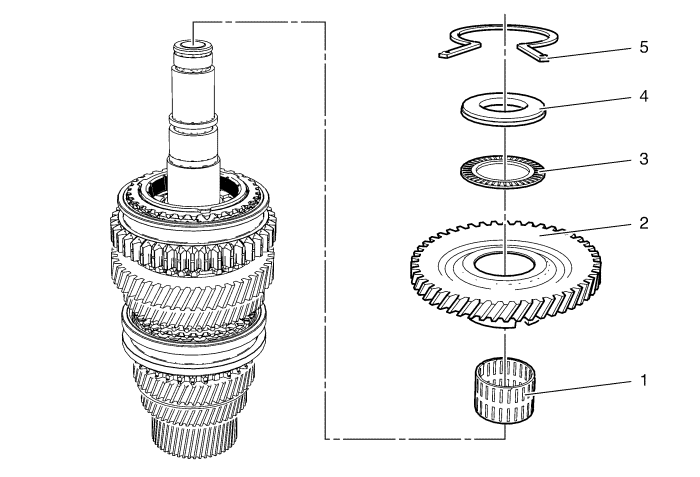

Установка шестерни 1-ой передачи
Установка шестерни 1-ой передачи
Выноска
Название компонента
1
Подшипник 1-ой передачи
2
Шестерня 1-ой передачи
3
Упорный подшипник 1-й передачи
4
Упорная шайба 1-й передачи
5
Стопорное кольцо заднего подшипника основного вала

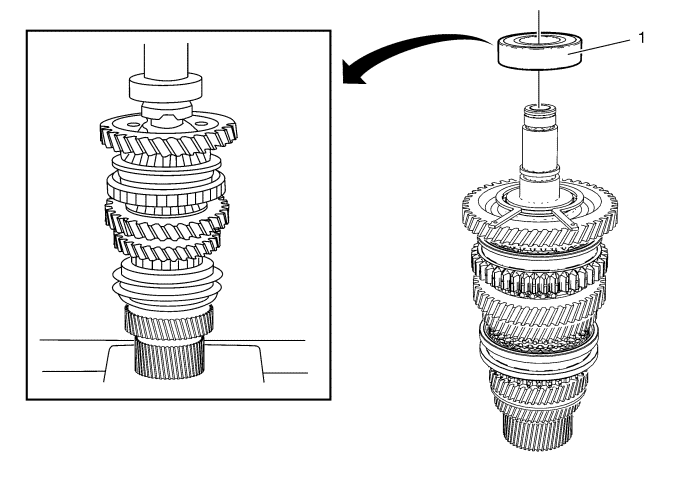

Установка заднего подшипника основного вала
Установка заднего подшипника основного вала
Выноска
Название компонента
1
Задний подшипник вторичного вала
Подсказка
Необходимо использовать гидравлический пресс.
