Демонтаж основного вала
Table
1:
Снятие заднего подшипника основного вала
Table
2:
Снятие шестерни 1-ой передачи
Table
3:
Снятие синхронизатора первой-второй передачи
Table
4:
Снятие шестерен второй и третьей передачи
Table
5:
Снятие синхронизатора третьей-четвертой передачи
Table
6:
Снятие четвертой передачи
Table
7:
Снятие переднего подшипника основного вала

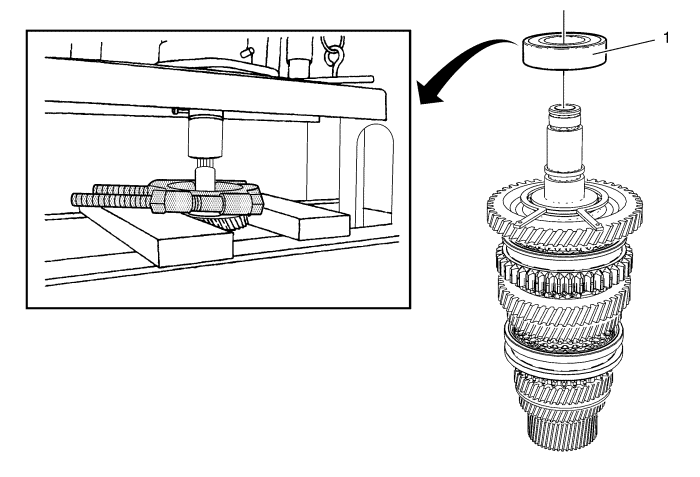

Снятие заднего подшипника основного вала
Снятие заднего подшипника основного вала
Выноска
Название компонента
1
Задний подшипник вторичного вала
Подсказка
Необходимо использовать гидравлический пресс.
Специальный инструмент
DT-22912-B
Универсальный съемник для подшипников

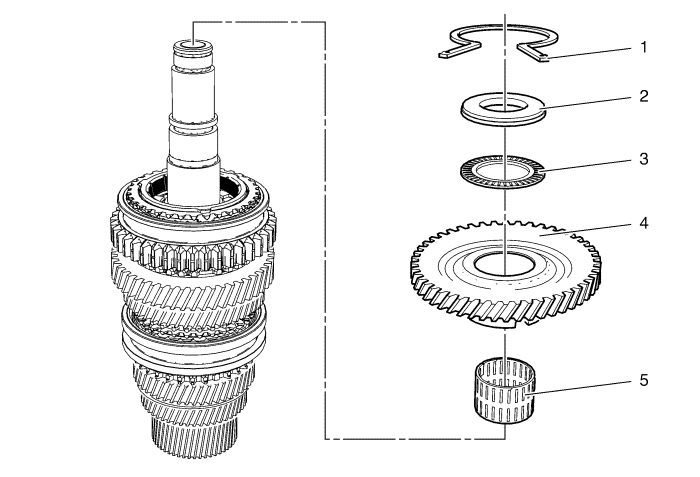

Снятие шестерни 1-ой передачи
Снятие шестерни 1-ой передачи
Выноска
Название компонента
1
Стопорное кольцо заднего подшипника основного вала
2
Упорная шайба 1-й передачи
3
Упорный подшипник 1-й передачи
4
Шестерня 1-ой передачи
5
Подшипник 1-ой передачи

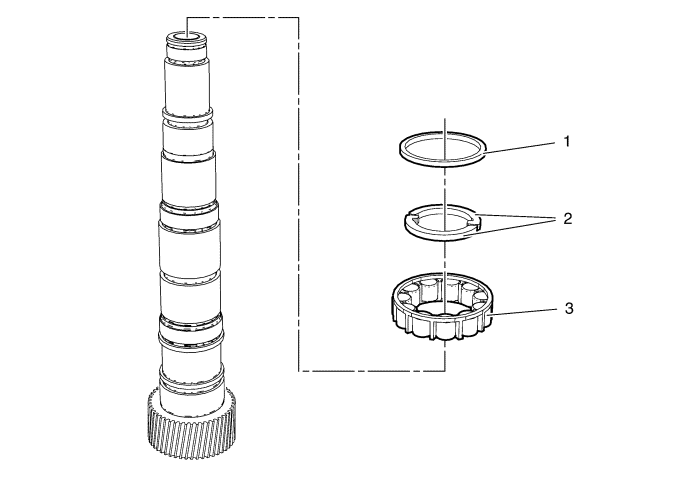

Снятие синхронизатора первой-второй передачи
Снятие синхронизатора первой-второй передачи
Выноска
Название компонента
1
Стопорное кольцо ступицы синхронизатора 1-ой и 2-ой передачи
2
Упорное кольцо ступицы синхронизатора первой-второй передачи
3
Блок синхронизатора первой-второй передачи

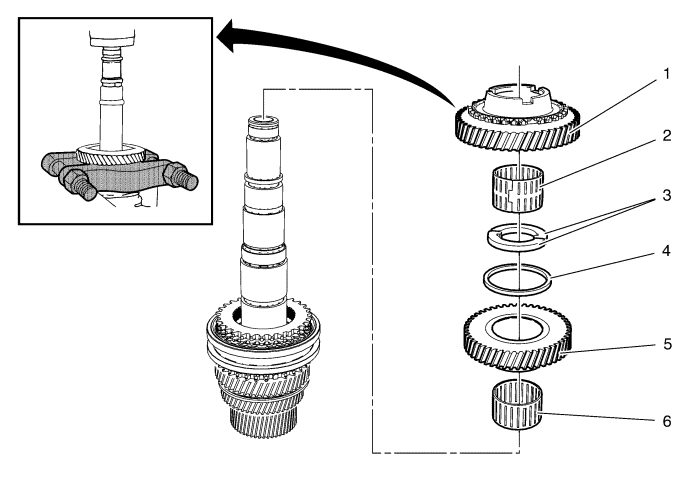

Снятие шестерен второй и третьей передачи
Снятие шестерен второй и третьей передачи
Выноска
Название компонента
1
Вторая передача
Подсказка
Необходимо использовать гидравлический пресс.
Специальный инструмент
DT-22912-B
Универсальный съемник для подшипников
2
Подшипник шестерни 2-й передачи
3
Упорная шайба шестерни 3-ей передачи (кол-во: 2 шт.)
4
Стопорное кольцо третьей передачи
5
Третья передача
6
Подшипник шестерни 3-й передачи

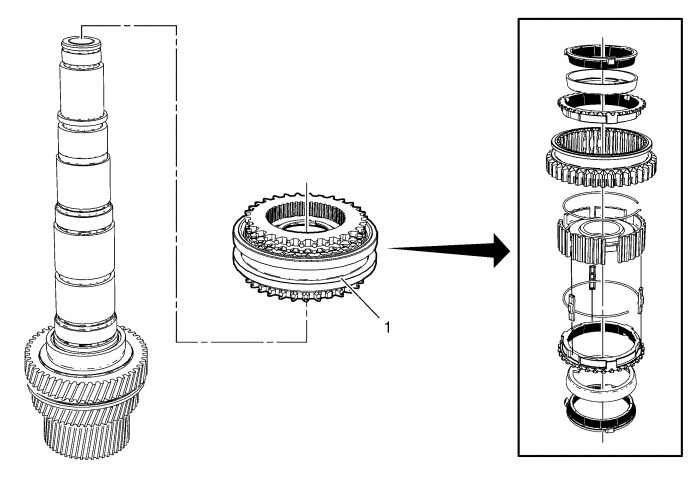

Снятие синхронизатора третьей-четвертой передачи
Снятие синхронизатора третьей-четвертой передачи
Выноска
Название компонента
1
Синхронизатор третьей-четвертой передачи

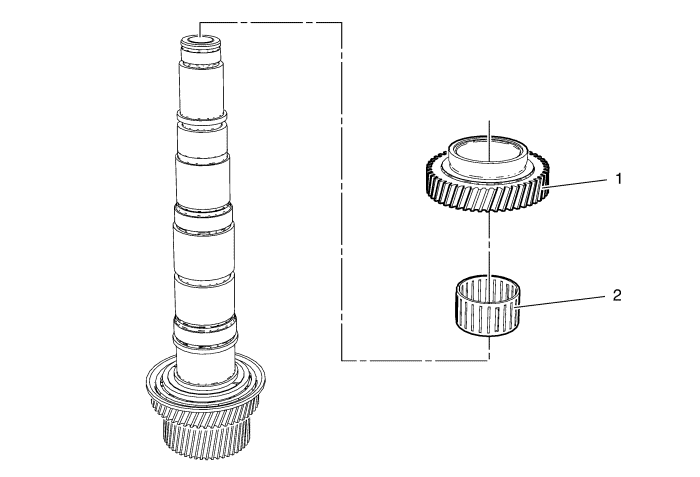

Снятие четвертой передачи
Снятие четвертой передачи
Выноска
Название компонента
1
Четвертая передача
2
Подшипник 4-й передачи
Снятие переднего подшипника основного вала
Снятие переднего подшипника основного вала
Выноска
Название компонента
1
Стопорное кольцо четвертой передачи
2
Упорная шайба основного вала (кол-во: 2 шт.)
3
Передний подшипник основного вала
