Блок входного вала

Table 1:Установка подшипника первичного вала
Table 2:Установка многовенцовой шестерни входного вала
Table 3:Установка болта фиксатора подшипника входного вала

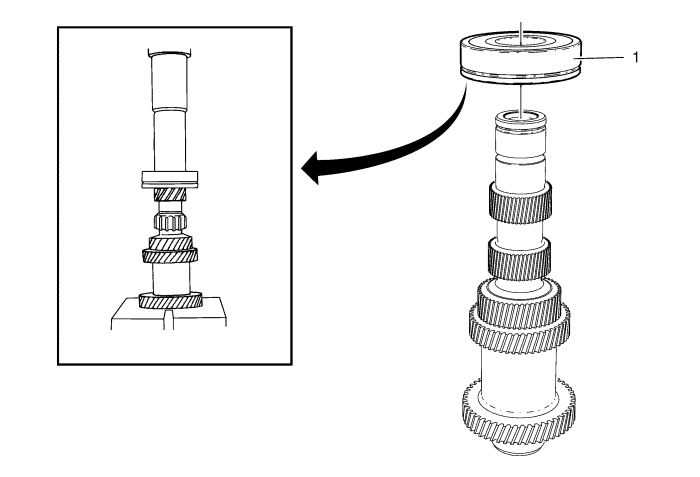

Установка подшипника первичного вала


          2188780

Установка подшипника первичного вала


Выноска


Название компонента


1


Подшипник первичного вала

Подсказка
Необходимо использовать гидравлический пресс.

Подсказка
С силой прижите подшипник входного вала на блок многовенцовой шестерни входного вала

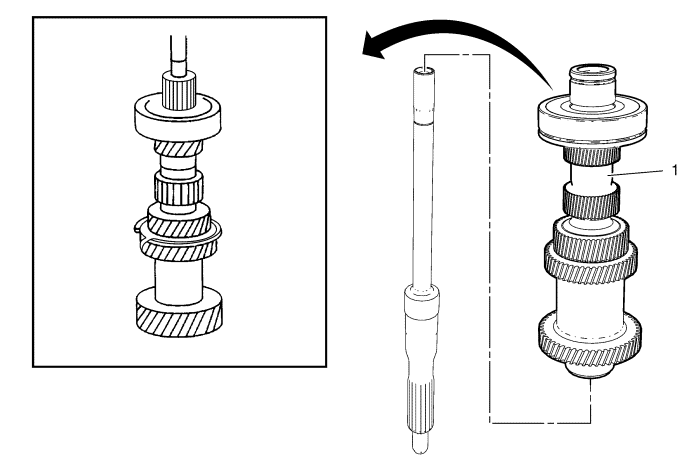

Установка многовенцовой шестерни входного вала


          2188781

Установка многовенцовой шестерни входного вала


Выноска


Название компонента


1


Многовенцовая шестерня входного вала

Подсказка
Необходимо использовать гидравлический пресс.

Подсказка
С силой вдавите входной вал в блок многовенцовой шестерни входного вала.

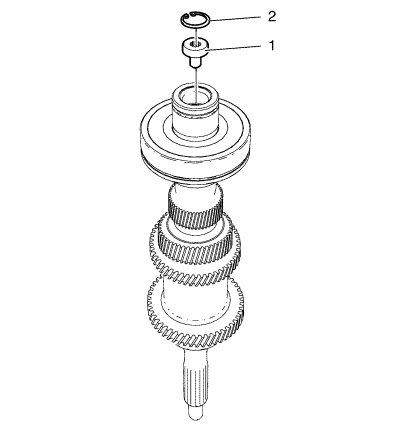

Установка болта фиксатора подшипника входного вала


          2188782

Установка болта фиксатора подшипника входного вала


Выноска


Название компонента


1


Болт фиксатора подшипника входного вала

Осторожно: См.
Предупреждение о крепежных деталях .

Затянуть
15 Н·м (11 фунт-фут)


2


Болт входного вала - Стопорное кольцо
