Orlando |
||||||||
|
|
|
|||||||
| 1. | Снимите узел очистителя воздуха. См. Замена воздушного фильтра в сборе : LDE, LXV, LUW, 2H0 и LFH . |
| 2. | Ослабить болт для демонтажа бачка рулевого механизма. |

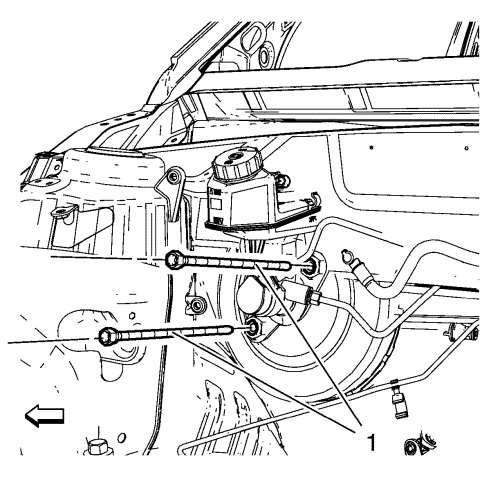

| 3. | Снять болты (1) тормозного усилителя. |
Примечание:
|
| 4. | Потянуть тормозной усилитель и BPMV в сборе вперед, чтобы получить доступ к гайкам (1) кронштейна педали тормоза. |

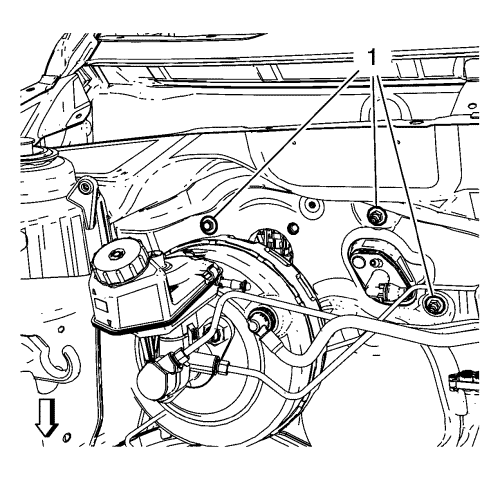

| 5. | Снять гайки (1) кронштейна педали тормоза. |
| 6. | Снять нижнюю декоративную крышку панели приборов. См. Замена крышки нижней декоративной подушки приборной панели . |
| 7. | Снимите верхнюю декоративную крышку рулевой колонки. См. Замена верхней декоративной крышки рулевой колонки . |
| 8. | Снимите нижнюю декоративную крышку рулевой колонки. См. Замена нижней декоративной крышки рулевой колонки . |
| 9. | Снять промежуточный рулевой вал. См. Замена промежуточного вала рулевой колонки . |
| 10. | Демонтировать рулевую колонку См. Замена рулевой колонки . |
| 11. | Отсоединить толкатель (1) педали тормоза от педали тормоза, слегка нажав на эту педаль. |

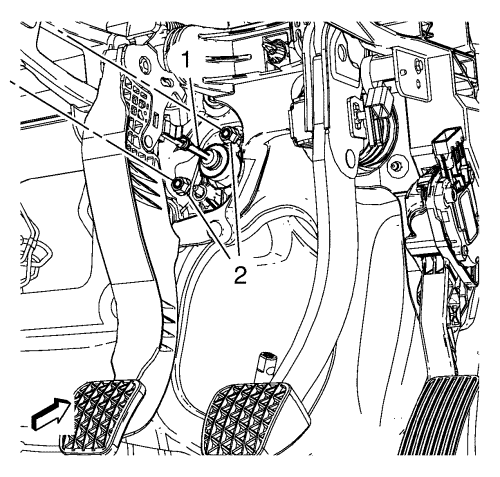

| 12. | Снять гайки (2) главного цилиндра сцепления с кронштейна педали, если она установлена. |
| 13. | Отсоединить толкатель (1) главного цилиндра сцепления от педали сцепления, если она установлена. |
| 14. | Извлечь болт (1) кронштейна педали тормоза из распорной поперечины. |
| 15. | Отделить жгут проводов от кронштейна педали. |
| 16. | Отсоедините электрические разъёмы. |
| 17. | Снять с автомобиля педали тормоза, газа и сцепления в сборе. |
| 18. | Переместите детали, если это необходимо. |
| 1. | Установить на автомобиль педали тормоза, газа и сцепления в сборе. |
| 2. | Установить жгут проводов на кронштейн педали тормоза. |
| 3. | Присоедините электрические разъёмы. |
|
Осторожно:
См. Предупреждение о крепежных деталях . |
| 4. | Установить болты кронштейна педали тормоза и затянуть их с моментом 20N·m (15 фунт-футов). |
| 5. | Подсоединить толкатель (1) главного цилиндра сцепления к педали сцепления, если она установлена. |
| 6. | Установить гайки (2) главного цилиндра сцепления на кронштейн педали, если она установлена, и затянуть их с моментом 18 N·m (13 фунт-футов). |
| 7. | Подсоединить толкатель (1) педали тормоза к педали тормоза. |
| 8. | Установить рулевую колонку. См. Замена рулевой колонки . |
| 9. | Установить промежуточный рулевой вал. См. Замена промежуточного вала рулевой колонки . |
| 10. | Установите нижнюю декоративную крышку рулевой колонки. См. Замена нижней декоративной крышки рулевой колонки . |
| 11. | Установите верхнюю декоративную крышку рулевой колонки. См. Замена верхней декоративной крышки рулевой колонки . |
| 12. | Установить нижнюю декоративную крышку панели приборов. См. Замена крышки нижней декоративной подушки приборной панели . |
Примечание:
|
| 13. | Потянуть тормозной усилитель и BPMV в сборе вперед, чтобы получить доступ к гайкам (1) кронштейна педали тормоза. |
| 14. | Установить гайки (1) кронштейна педали и затянуть их с моментом 20 N·m (15 фунт-футов). |
| 15. | Установить болты тормозного усилителя (1) и затянуть их с моментом 19 N·m (15 фунт-футов). |
| 16. | Установить бачок рулевого механизма и затянуть болт. |
| 17. | Установите воздушный фильтр в сборе. См. Замена воздушного фильтра в сборе : LDE, LXV, LUW, 2H0 и LFH . |
| 18. | Выполнить калибровку датчика положения педали тормоза. См. Калибровка датчика положения педали тормоза . |
