Главный цилиндр Замена (Автомобиль с правым рулем)

Процедура демонтажа

 Предупреждение: См. Предупреждение: тормозная жидкость способна вызвать раздражение .

Осторожно: См. Предупреждение об опасности тормозной жидкости для окрашенных поверхностей и электрооборудования .



1. Отсоединить электрический разъем реле индикатора уровня тормозной жидкости и отделить его от бачка с тормозной жидкостью.

          2188969

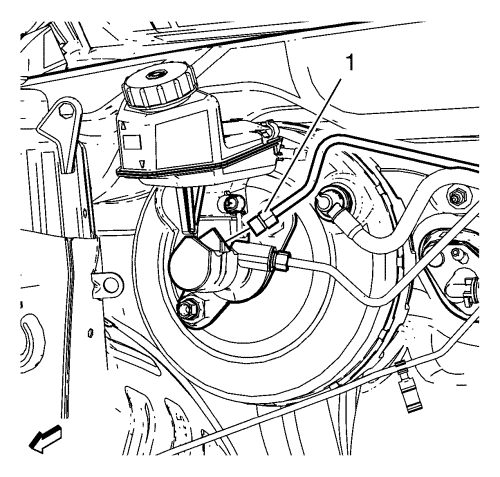

2. Отсоединить фитинг (1) вторичной тормозной трубки главного цилиндра.
 Заткнуть фитинг тормозной трубки и заглушить выпускное отверстие главного цилиндра во избежание потери тормозной жидкости и загрязнения.

          2188973

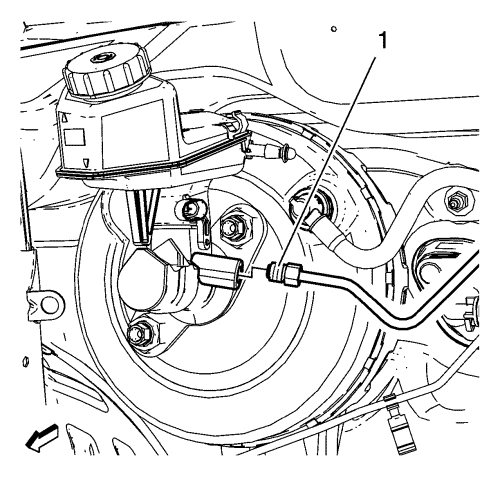

3. Отсоединить фитинг первичной тормозной трубки главного цилиндра (1).
 Заткнуть фитинг тормозной трубки и заглушить выпускное отверстие главного цилиндра во избежание потери тормозной жидкости и загрязнения.

          2189054

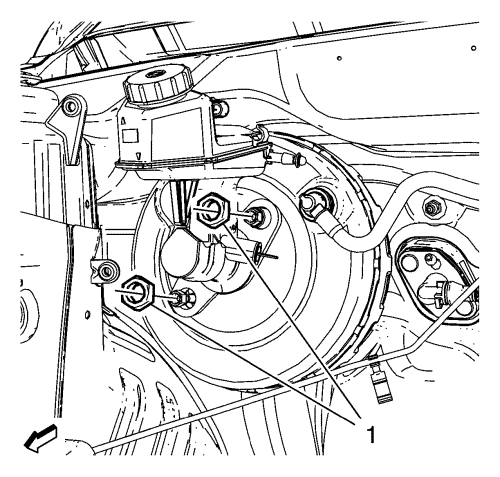

4. Снять и УДАЛИТЬ В ОТХОДЫ гайки (1) главного цилиндра.
5. Снять главный цилиндр с бачком для тормозной жидкости.
6. Осмотреть уплотнение между главным цилиндром и вакуумным тормозным усилителем на наличие повреждений и при необходимости заменить.
7. При необходимости снять бачок главного цилиндра. См. Замена резервуара главного цилиндра .

Процедура установки
1. Установить бачок для тормозной жидкости на главный цилиндр. См. Замена резервуара главного цилиндра .
2. Удалить воздух из главного цилиндра. См. Удаление воздуха из главного цилиндра .
3. Убедиться в правильности посадки уплотнения между главным цилиндром и вакуумным тормозным усилителем на корпусе главного цилиндра.
Осторожно: См. Предупреждение о крепежных деталях .
Осторожно: См. Предостережение о фиксаторе с затягиванием до предела текучести .

          2189054
4. Установить НОВЫЕ гайки (1) главного цилиндра и затянуть их с моментом 50 N·m (37 фунт-футов).
5. Подсоединить электрический разъем реле индикатора уровня тормозной жидкости и установить его на бачок с тормозной жидкостью.

          2188973
6. Подсоединить фитинг (1) первичной тормозной трубки главного цилиндра и затянуть его с моментом 18 N·m (14 фунт-футов).

          2188969
7. Подсоединить фитинг (1) вторичной тормозной трубки главного цилиндра и затянуть его с моментом 18 N·m (14 фунт-футов).
8. Подсоединить электрический разъем реле индикатора уровня тормозной жидкости.
9. Прокачать гидравлическую тормозную систему. См. Удаление воздуха из гидравлической тормозной системы .
