Orlando |
||||||||
|
|
|
|||||||
|
Предупреждение:
См. Допущенное оборудование для ремонта последствий столкновения |
|
Предупреждение:
См. Обращение со стеклом и листовым металлом Предупреждение |
| 1. | Отключить систему SIR. См. Включение и отключение SIR |
| 2. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова . |
| 3. | Демонтируйте все задействованные панели и детали. |
| 4. | Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок. |
| 5. | При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке. См. Обработка для защиты от коррозии и ремонт : Основание . |

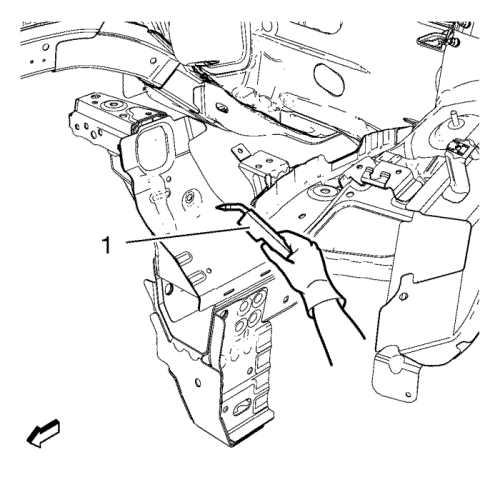

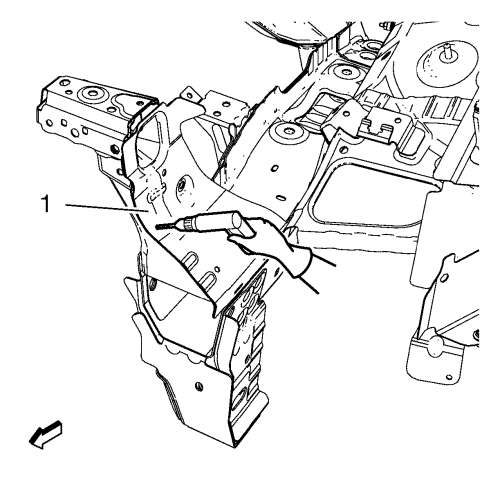

| 6. | Идентифицируйте и пометьте все нужные заводские сварные швы переднего кронштейна бампера капота (1). |

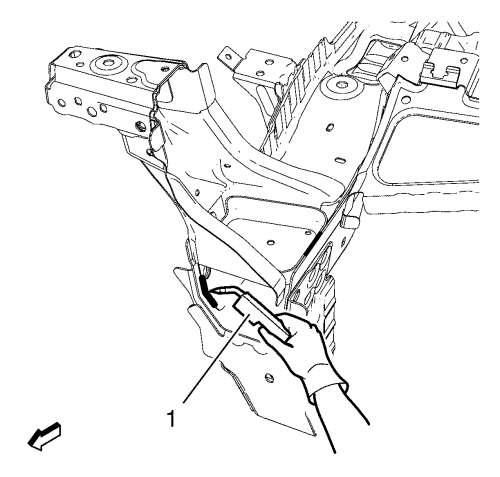

| 7. | Идентифицируйте и пометьте все нужные заводские сварные швы на переднем торцевом усилении панели из металлического листа (1). |

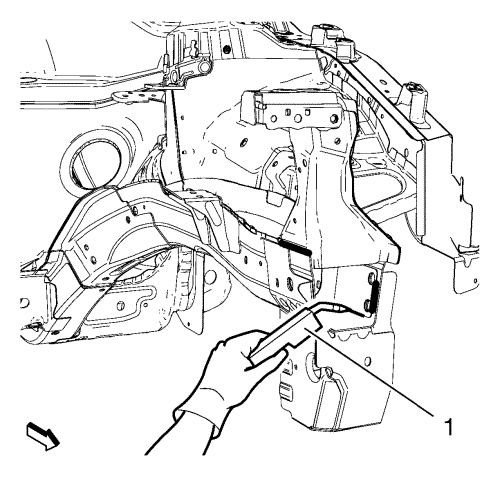

| 8. | Высверлите все места заводской сварки. Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание. |
| 9. | Снять переднее торцевое усиление панели из металлического листа (1). |

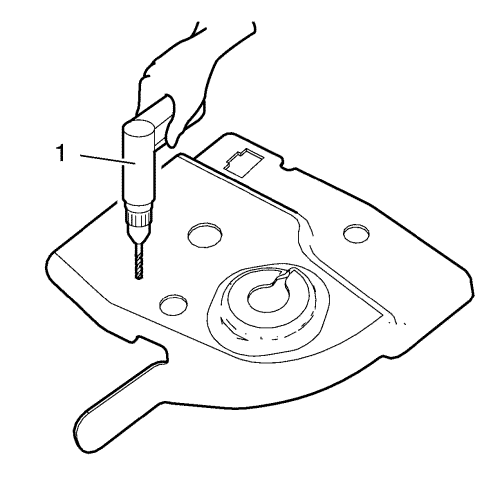

| 10. | Высверлите все места заводской сварки. |

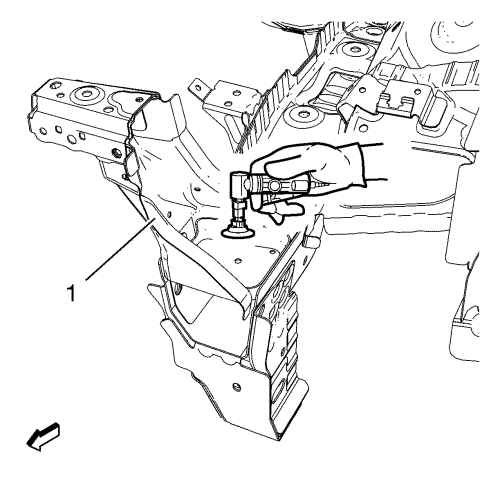

| 11. | Зачистите шлифмашиной сварочные швы на опоре (1) верхней растяжки передней части. |

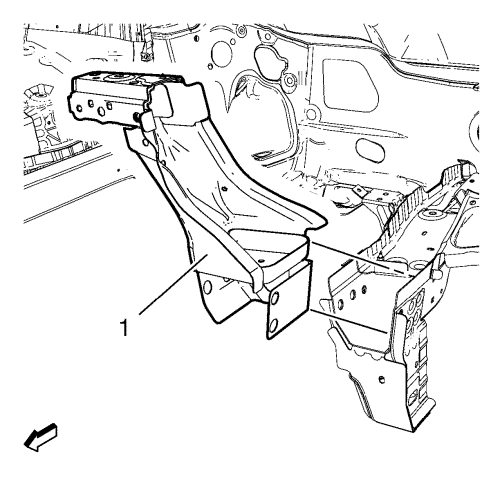

| 12. | Снимите опору верхней растяжки передней части (1). |
| 1. | Установите на автомобиль опору (1) верхней растяжки передней части. |
| 2. | Проверьте подгонку опоры верхней растяжки передней части. |
| 3. | Закрепите опору верхней растяжки передней части в нужном положении. |
| 4. | Приварите в соответствующих местах (1). |
| 5. | Приварите в соответствующих местах (1). |
| 6. | Зачистите в необходимом объеме сварные швы на соответствующих панелях и деталях. |

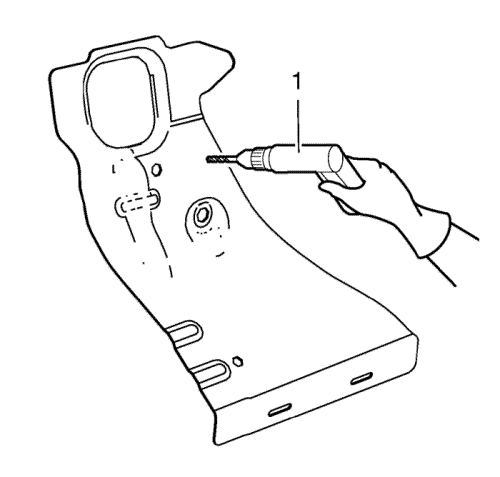

| 7. | Просверлите отверстия 8 мм (5/16 дюйма) для перфорационной точечной сварки вдоль кромок поперечного элемента усиления панели кузова из листовой стали с передней стороны, как помечено на исходной панели (1). |
| 8. | Очистите и подготовьте к сварке контактные поверхности. |
| 9. | Приложить переднее торцевое усиление панели из металлического листа (1) к автомобилю. |
| 10. | Проверьте подгонку верхней растяжки передней части. |
| 11. | Закрепите переднее торцевое усиление панели из металлического листа струбцинами. |
| 12. | Выполните перфорационную точечную сварку (1). |
| 13. | Для пайки используйте заводские прорези. |

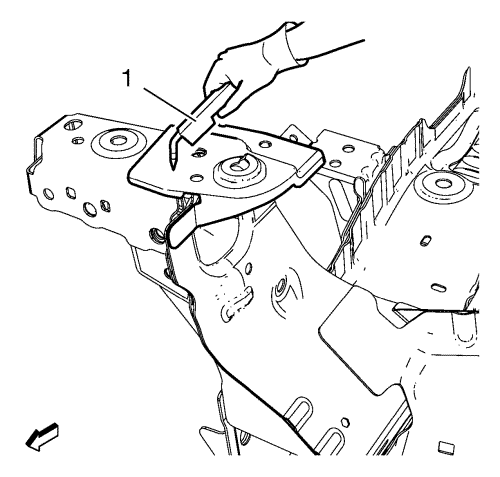

| 14. | Просверлите отверстия 8 мм (5/16 дюйма) для пробочных сварных швов, как помечено на исходной панели (1). |
| 15. | Установить на автомобиль кронштейн (1) переднего бампера капота. |
| 16. | Зафиксировать кронштейн переднего бампера капота по месту установки. |
| 17. | Выполните перфорационную точечную сварку (1). |
| 18. | Установите ударный брус переднего бампера до нанесения герметиков и противокоррозионных составов. См. Замена ударного бруса переднего бампера . |
| 19. | При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок. См. Обработка для защиты от коррозии и ремонт : Основание . |
| 20. | Покрасьте отремонтированный участок. |
| 21. | Установите на место все задействованные панели и детали. |
| 22. | Подсоедините минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова . |
| 23. | Включите систему надувных подушек безопасности (SIR). См. Включение и отключение SIR . |
