Информация по обслуживанию

Orlando

Спецификации на ремонт резьбовых соединений (LAF, LEA или LUK)

Table 1:Блок цилиндров- вид спереди
Table 2:Блок двигателя- вид сзади
Table 3:Блок цилиндров- вид справа
Table 4:Блок цилиндров- вид слева
Table 5:Блок цилиндров- вид снизу
Table 6:Блок двигателя- вид сверху
Table 7:Нижний картер- Вид спереди
Table 8:Нижний картер- Вид сзади
Table 9:Нижний картер- Вид снизу
Table 10:Нижний картер- Вид справа
Table 11:Нижний картер- Вид слева
Table 12:Головка цилиндров- Вид сверху
Table 13:Головка цилиндров- Вид со стороны плоской части впускного коллектора
Table 14:Головка цилиндров- Вид со стороны плоской части выпускного коллектора
Table 15:Головка цилиндров- Вид спереди
Table 16:Головка цилиндров- Вид сзади

Блок цилиндров- вид спереди

Блок цилиндров- вид спереди

Вызов для обслуживания	Диаметр резьбы	Вкладыш	Сверло	Цилиндрическая зенковка	Метчик	Выколотка	Глубина сверления (максимальная)		Глубина резьбы (максимум)
EN 42385-850											ММ	(Дюйм)	ММ	(Дюйм)
1	M8 x 1,25	210	206	207	208	209	23,5	0,93	18,5	0,73
2	M12 x 1,75	855	856	857	858	859	33,5	1,32	26,5	1,04
3	M10 x 1,5	215	211	212	213	214	24,5	0,96	19,5	0,77
4	M6 x 1	205	201	202	203	204	20	0,787	16	0,63

Блок двигателя- вид сзади

Блок двигателя- вид сзади

Вызов для обслуживания	Диаметр резьбы	Вкладыш	Сверло	Цилиндрическая зенковка	Метчик	Выколотка	Глубина сверления (максимальная)		Глубина резьбы (максимум)
EN 42385-850											ММ	(Дюйм)	ММ	(Дюйм)
1	M8 x 1,25	210	206	207	208	209	18	0,709	СКВОЗН.
2	M10 x 1,5	215	211	212	213	214	29	1,161	СКВОЗН.
3	M12 x 1,75	855	856	857	858	859	39	1,535	33,5	1,32
4	M16 x 1,5	860	861	862	863	864	21	0,827	15	0,59

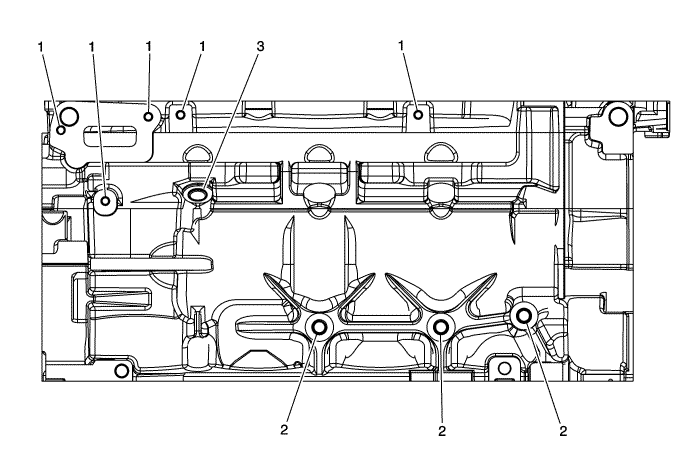

Блок цилиндров- вид справа

Блок цилиндров- вид справа

Вызов для обслуживания	Диаметр резьбы	Вкладыш	Сверло	Цилиндрическая зенковка	Метчик	Выколотка	Глубина сверления (максимальная)		Глубина резьбы (максимум)
EN 42385-850											ММ	(Дюйм)	ММ	(Дюйм)
1	M6 x 1	205	201	202	203	204	20,5	0,807	16	0,63
2	M10 x 1,5	215	211	212	213	214	23,5	0,925	18,5	0,73
3	M12 x 1,75	865	856	857	858	859	19,5	0,768	12,5	0,49

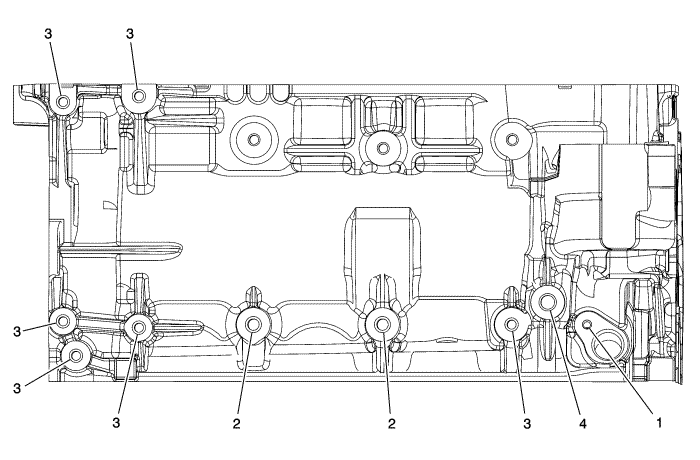

Блок цилиндров- вид слева

Блок цилиндров- вид слева

Вызов для обслуживания	Диаметр резьбы	Вкладыш	Сверло	Цилиндрическая зенковка	Метчик	Выколотка	Глубина сверления (максимальная)		Глубина резьбы (максимум)
EN 42385-850											ММ	(Дюйм)	ММ	(Дюйм)
1	M6 x 1	205	201	202	203	204	20,5	0,807	16,5	0,65
2	M10 x 1,5	215	211	212	213	214	23,5	0,925	18	0,71
3	M8 x 1,25	210	206	2047	208	209	30,5	1,201	22,5	0,89
4	M12 x 1,75	865	856	857	858	859	15,5	.061	12,5	0,49

Блок цилиндров- вид снизу

Блок цилиндров- вид снизу

Вызов для обслуживания	Диаметр резьбы	Вкладыш	Сверло	Цилиндрическая зенковка	Метчик	Выколотка	Глубина сверления (максимальная)		Глубина резьбы (максимум)
EN 42385-850											ММ	(Дюйм)	ММ	(Дюйм)
1	M8 x 1,25	210	206	207	208	209	28	1,102	22	0,87
2	M10 x 1,5	514	511	-	512	513	60	2,362	53,5	2,11

Блок двигателя- вид сверху

Блок двигателя- вид сверху

Вызов для обслуживания	Диаметр резьбы	Вкладыш	Сверло	Цилиндрическая зенковка	Метчик	Выколотка	Глубина сверления (максимальная)		Глубина резьбы (максимум)
EN 42385-850											ММ	(Дюйм)	ММ	(Дюйм)
1	M8 x 1,25	210	206	207	208	209	23,5	0,925	18,5	0,73
2	M11 x 1,5	507	504	-	505	506	113.3	4.461	107.3	4.22
3	M12 x 1,75	865	856	857	858	859	13,5	0,531	12,5	0,49

Нижний картер- Вид спереди

Нижний картер- Вид спереди

Вызов для обслуживания	Диаметр резьбы	Вкладыш	Сверло	Цилиндрическая зенковка	Метчик	Выколотка	Глубина сверления (максимальная)		Глубина резьбы (максимум)
EN 42385-850											ММ	(Дюйм)	ММ	(Дюйм)
1	M8 x 1,25	210	206	207	208	209	23,5	0,925	18,5	0,73
2	M8 x 1,25	210	206	207	208	209	30,5	1,201	25,5	1,00

Нижний картер- Вид сзади

Нижний картер- Вид сзади

Вызов для обслуживания	Диаметр резьбы	Вкладыш	Сверло	Цилиндрическая зенковка	Метчик	Выколотка	Глубина сверления (максимальная)		Глубина резьбы (максимум)
EN 42385-850											ММ	(Дюйм)	ММ	(Дюйм)
1	M10 x 1,5	215	211	212	213	214	29,5	1,161	СКВОЗН.

Нижний картер- Вид снизу

Нижний картер- Вид снизу

Вызов для обслуживания	Диаметр резьбы	Вкладыш	Сверло	Цилиндрическая зенковка	Метчик	Выколотка	Глубина сверления (максимальная)		Глубина резьбы (максимум)
EN 42385-850											ММ	(Дюйм)	ММ	(Дюйм)
1	M8 x 1,25	210	206	207	208	209	23,5	0,925	18,5	0,73

Нижний картер- Вид справа

Нижний картер- Вид справа

Вызов для обслуживания	Диаметр резьбы	Вкладыш	Сверло	Цилиндрическая зенковка	Метчик	Выколотка	Глубина сверления (максимальная)		Глубина резьбы (максимум)
EN 42385-850											ММ	(Дюйм)	ММ	(Дюйм)
1	M10 x 1,5	215	211	212	213	214	34	1,339	27	1,063

Нижний картер- Вид слева

Нижний картер- Вид слева

Вызов для обслуживания	Диаметр резьбы	Вкладыш	Сверло	Цилиндрическая зенковка	Метчик	Выколотка	Глубина сверления (максимальная)		Глубина резьбы (максимум)
EN 42385-850											ММ	(Дюйм)	ММ	(Дюйм)
1	M8 x 1,25	210	211	212	213	214	34	1,339	27	1,063

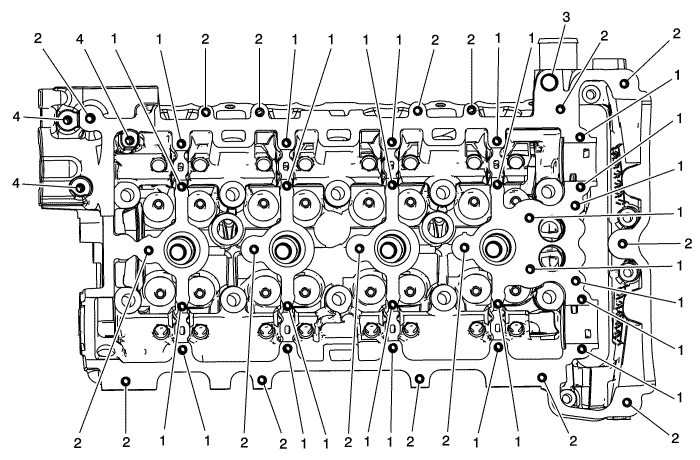

Головка цилиндров- Вид сверху

Головка цилиндров- Вид сверху

Вызов для обслуживания	Диаметр резьбы	Вкладыш	Сверло	Цилиндрическая зенковка	Метчик	Выколотка	Глубина сверления (максимальная)		Глубина резьбы (максимум)
EN 42385-850											ММ	(Дюйм)	ММ	(Дюйм)
1	M6 x 1	205	852	-	203	204	24	0,945	20	0,787
2	M6 x 1	205	201	202	203	204	20	0,787	16	0,63
3	M14 x 1,75	854	857	-	858	859	СКВОЗН.		СКВОЗН.
4	M8 x 1,25	854	853	-	208	209	30	1,182	27	1,063

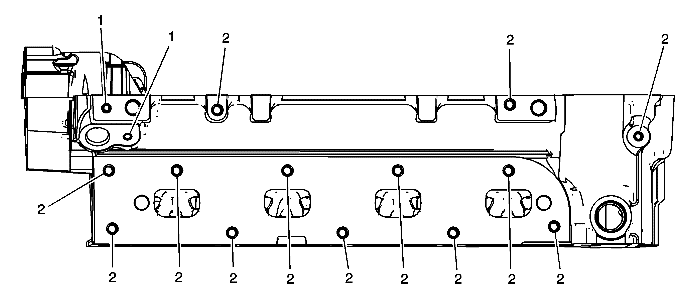

Головка цилиндров- Вид со стороны плоской части впускного коллектора

Головка цилиндров- Вид со стороны плоской части впускного коллектора

Вызов для обслуживания	Диаметр резьбы	Вкладыш	Сверло	Цилиндрическая зенковка	Метчик	Выколотка	Глубина сверления Максимальное		Глубина метчика Максимальное
EN 42385-850											ММ	ДЮЙМ	ММ	ДЮЙМ
1	M6 x 1	205	201	202	203	204	20	0,787	16	0,63
2	M8 x 1,25	210	206	207	208	209	20	0,787	16	0,63
3	M8 x 1,25	205	201	202	203	204	16	0,630	12	0,473

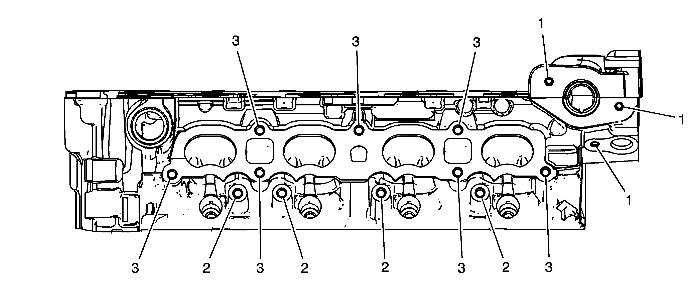

Головка цилиндров- Вид со стороны плоской части выпускного коллектора

Головка цилиндров- Вид со стороны плоской части выпускного коллектора

Вызов для обслуживания	Диаметр резьбы	Вкладыш	Сверло	Цилиндрическая зенковка	Метчик	Выколотка	Глубина сверления (максимальная)		Глубина резьбы (максимум)
EN 42385-850											ММ	(Дюйм)	ММ	(Дюйм)
1	M6 x 1	205	201	202	203	204	20	0,78	16	0,63
2	M8 x 1,25	210	206	207	208	209	25	0,984	20	0,78

Головка цилиндров- Вид спереди

Головка цилиндров- Вид спереди

Вызов для обслуживания	Диаметр резьбы	Вкладыш	Сверло	Цилиндрическая зенковка	Метчик	Выколотка	Глубина сверления (максимальная)		Глубина резьбы (максимум)
EN 42385-850											ММ	(Дюйм)	ММ	(Дюйм)
1	M6 x 1	205	201	202	203	204	20	0,787	16	0,63
2	M8 x 1,25	210	206	207	208	209	25	0,984	20	0,787
3	M22 x 1.5	Сервисные инструменты не поставляются					СКВОЗН.		СКВОЗН.

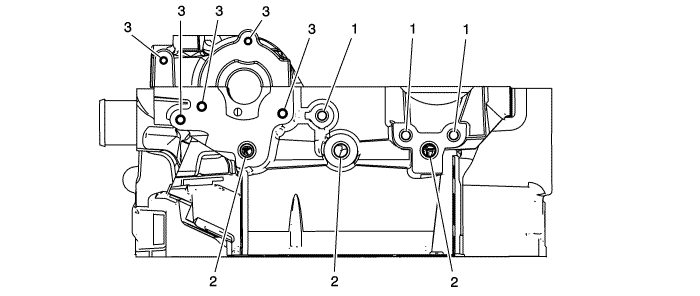

Головка цилиндров- Вид сзади

Головка цилиндров- Вид сзади

Вызов для обслуживания	Диаметр резьбы	Вкладыш	Сверло	Цилиндрическая зенковка	Метчик	Выколотка	Глубина сверления Максимальное		Глубина метчика Максимальное
EN 42385-850											ММ	ДЮЙМ	ММ	ДЮЙМ
1	M8 x 1,25	210	206	207	208	209	25	0,984	20	0,787
2	M12 x 1,75	865	856	857	858	859	18	0,709	14	0,551
3	M6 x 1	205	201	202	203	204	20	0,787	16	0,63
