Эквивалентные местные инструменты см. Специальный инструмент .

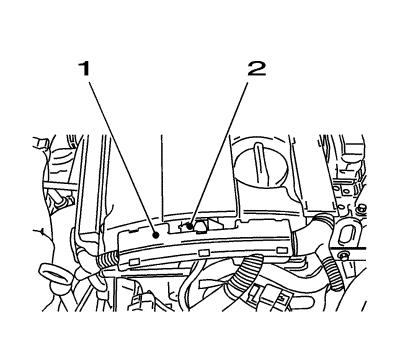

| 1. | Снять направляющую (1) жгута проводов двигателя с головки цилиндров. |
| 2. | Отсоединить разъем катушки зажигания (2). |
| Примечание: Обратить внимание на стрелку на крышке. |
| 3. | Снимите крышку катушки зажигания в направлении стрелки. |
| 4. | Отвернуть 2 болта катушки зажигания. |
| 5. | Установите инструмент для демонтажа и монтажа EN-6009 (1). |
| 6. | Снимите катушку зажигания (2). |
| 7. | Снять съемник/оправку для установки EN-6009 (1). |
| 1. | Установите инструмент для демонтажа и монтажа EN-6009 (1). |
| 2. | Снимите катушку зажигания (2). |
| 3. | Снять съемник/оправку для установки EN-6009 (1). |
| 4. | Завернуть 2 болта катушки зажигания и затянуть их с моментом затяжки 8 N·m (71 фунт-дюймов). |
| Примечание: Обратить внимание на стрелку на крышке. |
| 5. | Установить крышку катушки зажигания в направлении стрелки. |
| 6. | Подсоединить разъем катушки зажигания (2). |
| 7. | Установить направляющую (1) жгута проводов двигателя на головку цилиндров. |
