Orlando |
||||||||
|
|
|
|||||||
| • | CH-904 Рама основания |
| • | CH-49290 Подпорка двигателя |
| • | DT-47648 Держатель коробки передач |
| • | EN-47649 Держатель подпорки двигателя |
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Снять поддон аккумуляторной батареи. См. Поддон аккумулятора Замена : без системы пуска/останова . |

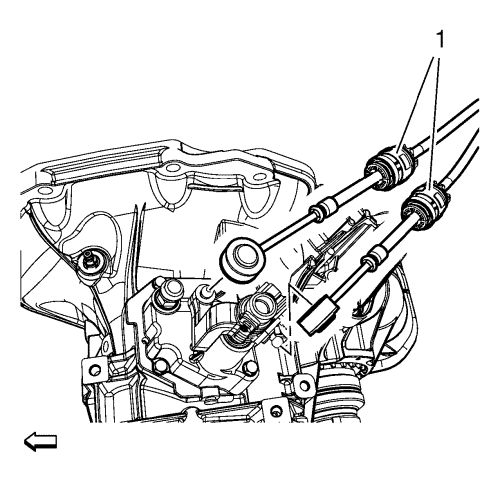

| 2. | Отсоедините тросы (1) селектора диапазонов и тросовой системы рычага переключения передач от рычага переключения передач и селектора и скобы тросов рычага переключения передач. |
| Примечание: Перед отсоединением передней трубки рабочего цилиндра сцепления, слейте тормозную жидкость/жидкость сцепления из бачка. |

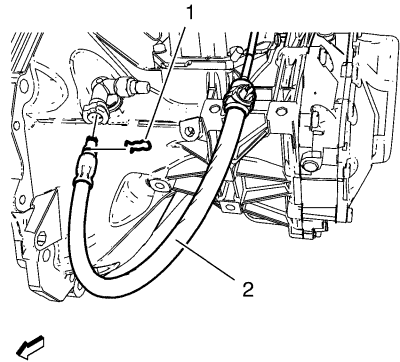

| 3. | Снимите фиксатор передней трубки рабочего цилиндра сцепления (1). |
| Отсоедините переднюю трубку (2) рабочего цилиндра сцепления от отвода трубки рабочего цилиндра сцепления. |

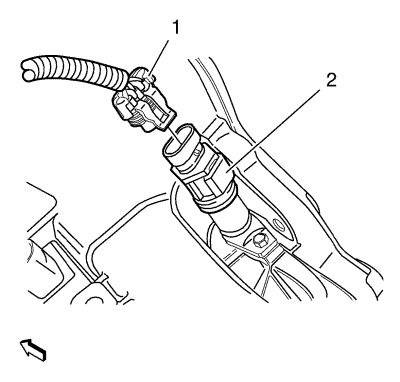

| 4. | Разъедините электрический разъем (1) ведомой шестерни (2) спидометра. |
| 5. | Разъедините электрический разъем фонаря заднего хода. |
| 6. | Отсоединить хомут жгута проводов от коробки передач. |

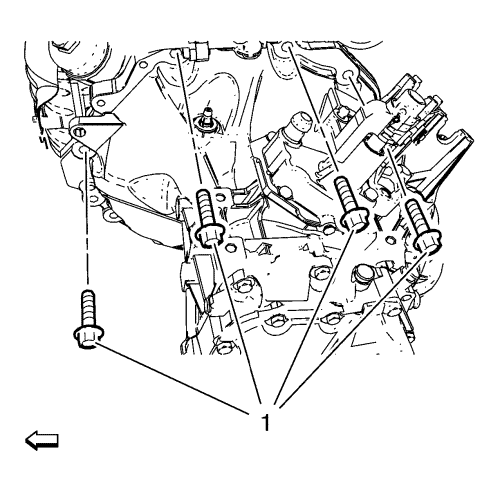

| 7. | Снимите верхние болты (1) коробки передач. |
| 8. | Установить держатель подпорки EN-47649 . См. Держатель подпорки двигателя . |
| 9. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле . |
| Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX. См. www.spxtools-shop.com. |

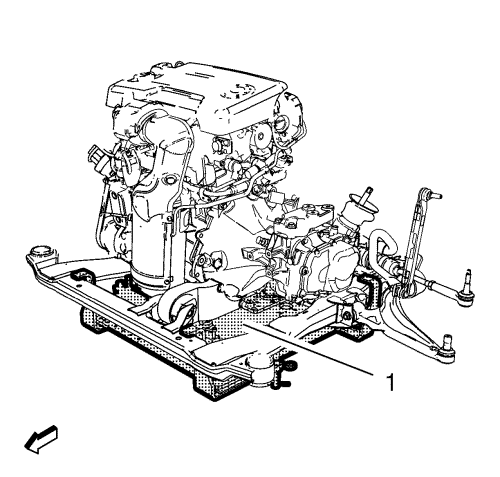

| 10. | Собрать крепление опоры двигателя CH-49290 (1) согласно указаниям в инструкции по установке SPX. |
| 11. | Вывесить раму основания CH-904 с помощью подъемника. |
| 12. | Опереть опорное приспособление CH-49290 на опорную раму CH-904 . |
| Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX. См. www.spxtools-shop.com. |
| 13. | Установить опорное приспособление CH-49290 (1) согласно указаниям в инструкции по установке SPX. |
| 14. | Снимите трансмиссию и раму передней подвески. См. Замена трансмиссии и рамы передней подвески . |
| 15. | Отсоединить ведущий вал левого переднего колеса от коробки передач. См. Замена вала привода переднего колеса - Левая сторона . |
| 16. | Отсоединить ведущий вал правого переднего колеса от коробки передач. См. Замена вала привода переднего колеса - Правая сторона . |

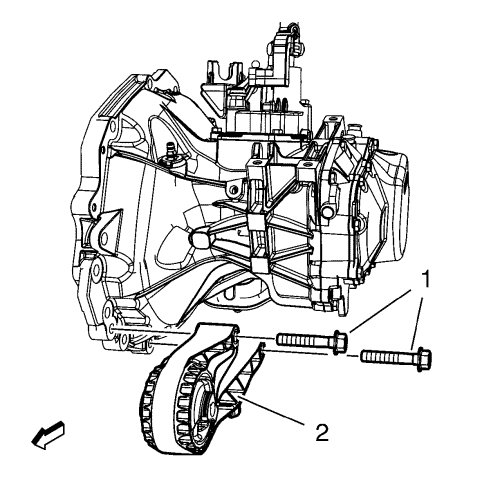

| 17. | Отверните болты передней опоры коробки передач (1) и переднюю опору коробки передач (2). |

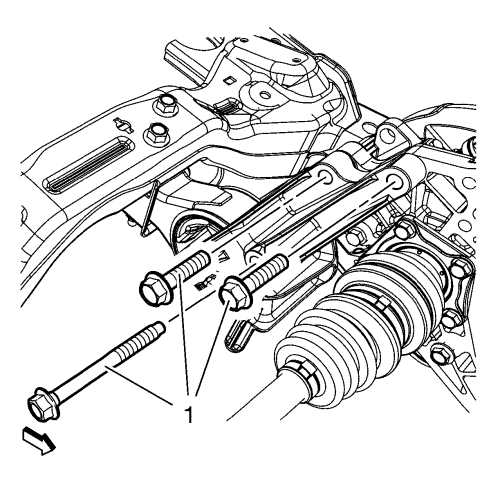

| 18. | Снимите болты (1) монтажного кронштейна коробки передач и монтажный кронштейн коробки передач - сзади. |
| 19. | Снять стартер. См. Замена стартера : 2.4 л. LAF → Дизельный двигатель 2.0 л LNP с MT → Дизельный двигатель 2.0 л LNP с AT → 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH . |
| 20. | Опустить автомобиль. |

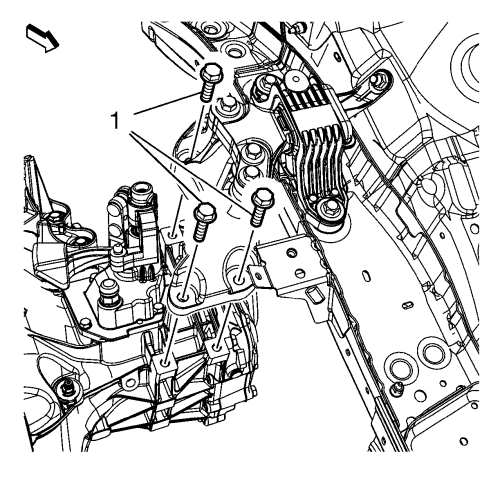

| 21. | Извлечь болты опоры коробки передач (1). |
| 22. | Опустить двигатель и коробку передач на левый бок с помощью держателя подпорки EN-47649 . |
| 23. | Поднять автомобиль. |

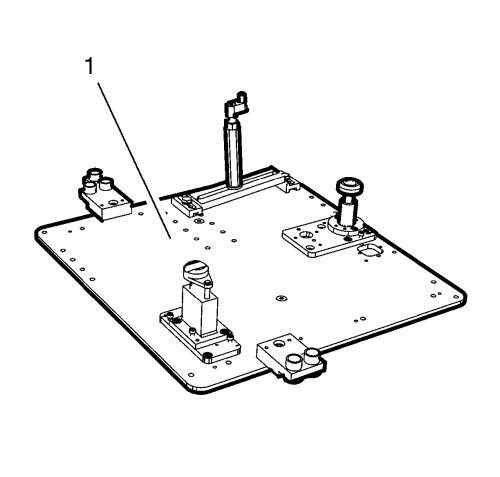

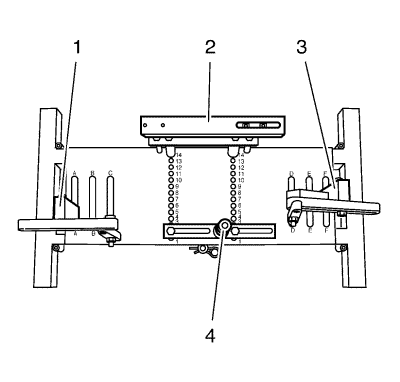

| 24. | Поместить держатель DT-47648 на раму CH-904 и предварительно установить опоры, как показано на рисунке. |
| 25. | Установить предварительно опору DT-47648-2 корпуса сцепления (4) в положение 3 на опорной плите. |
| 26. | Установить предварительно опору DT-47648-4 корпуса коробки передач (2) в положение 4 на опорной плите. |
| 27. | Предварительно установить DT-47648-5 левую опору (1) в положение A на опорной плите. |
| 28. | Предварительно установить DT-47648-5 правую опору (3) в положение F на опорной плите. |
| Примечание: Перед установкой в нужное положение отпустить все болтовые соединения поворотных рычагов и опор до опорной плиты. Отрегулировать опоры корпуса гидротрансформатора и корпуса коробки передач с помощью стоек так, чтобы опустить их как можно ниже. |
| 29. | Прикрепить к коробке передач держатель DT-47648 . |
| 30. | Выровнять держатель DT-47648 под коробкой передач. |

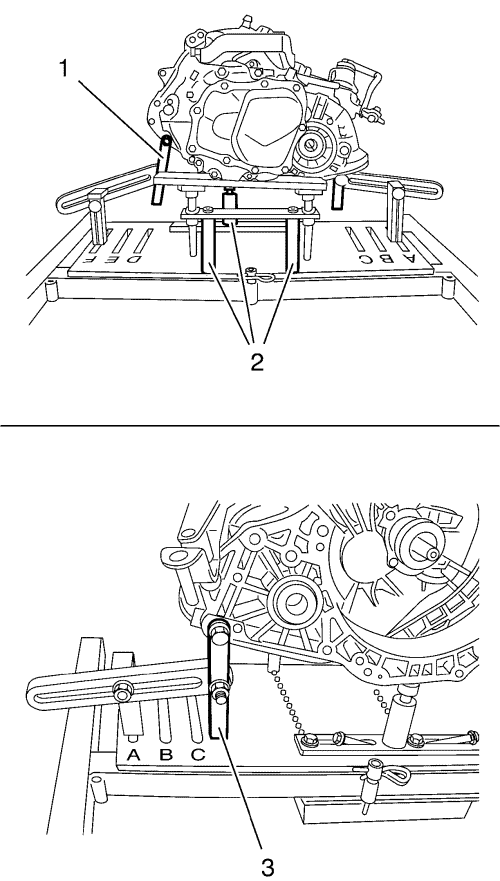

| 31. | Прикрепить поворотные рычаги (1, 3) к коробке передач. |
| Примечание: Выровнять поворотные рычаги так, чтобы получить как можно меньшие усилия рычагов. |
| 32. | Затянуть болтовые соединения поворотных рычагов, начав от коробки передачи и пройдя вплоть до опорной плиты. |
| 33. | Разместить на коробке передач опоры для сцепления и корпуса коробки передач, выкрутив поворотные рычаги (2). |
| 34. | Затянуть болтовые соединения опор. |

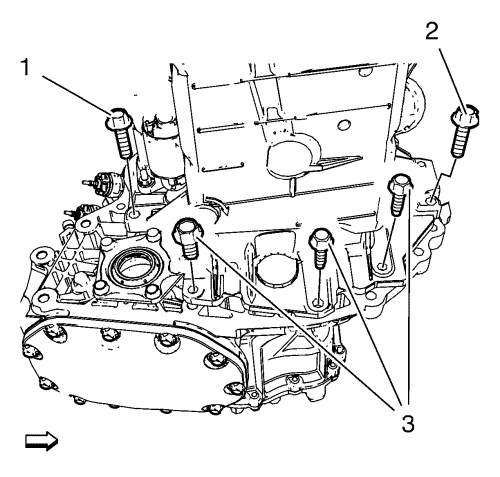

| 35. | Извлечь болты коробки передач (1, 2, 3). |
| 36. | Отсоедините коробку передач от двигателя. |
| 37. | Опустить коробку передач с домкратом и держатель DT-47648 коробки передач настолько, чтобы иметь возможность извлечь коробку передач. |
| 1. | Поднять коробку передач с домкратом и держатель DT-47648 и разместить коробку передач на двигателе. |
|
Осторожно:
См. Предупреждение о крепежных деталях . |
| 2. | Ввернуть болты (1, 2) коробки передач и затянуть с моментом 75 N·m (55 фунт-футов). |
| Ввернуть болты (3) коробки передач и затянуть с моментом 45 N·m (33 фунт-фута). |
| 3. | Убрать домкрат коробки передач с держателем DT-47648 . |
| 4. | Опустить автомобиль. |
| 5. | Поднять двигатель и коробку передач на левый бок с помощью держателя подпорки EN-47649 . |
| 6. | Установить болты (1) опор коробки передач, но пока не затягивать. |
| 7. | Поднять автомобиль. |
| 8. | Установить стартер. См. Замена стартера : 2.4 л. LAF → Дизельный двигатель 2.0 л LNP с MT → Дизельный двигатель 2.0 л LNP с AT → 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH . |
| 9. | Установить монтажный кронштейн коробки передач (сзади) и затянуть болты (1) с моментом 100 N·m (74 фунт-фута). |
| 10. | Установить переднее крепление (2) коробки передач и затянуть болты (1) с моментом 100 N·m (74 фунт-фута). |
| 11. | Подсоединить ведущий вал левого переднего колеса к коробке передач. См. Замена вала привода переднего колеса - Левая сторона . |
| 12. | Присоедините ведущую ось правого переднего колеса к коробке передач. См. Замена вала привода переднего колеса - Правая сторона . |
| 13. | Установите трансмиссию и раму передней подвески. См. Замена трансмиссии и рамы передней подвески . |
| 14. | Опустить автомобиль. |
| 15. | Снять крепление опоры EN-47649 . См. Держатель подпорки двигателя . |
| 16. | Затянуть болты (1) крепления коробки передач с моментом 62 N·m (46 фунт-футов). |
| 17. | Поднять автомобиль. |
| 18. | Опустить опорное приспособление CH-49290 (1) с опорной рамой CH-904 и домкратом. |
| 19. | Снять опорное приспособление CH-49290 с опорной рамы CH-904 . |
| Примечание: Инструкции по монтажу SPX поставляются со специальным приспособлением. Кроме этого, инструкции можно скачать через интернет непосредственно с сайта SPX. См. www.spxtools-shop.com. |
| 20. | Разобрать опорное приспособление CH-49290 (1) согласно указаниям в инструкции по установке SPX. |
| 21. | Ввернуть верхние болты (1) коробки передач и затянуть с моментом 75 N·m (55 фунт-футов). |
| 22. | Присоедините электрический разъем (1) к ведомой шестерне (2) спидометра. |
| 23. | Подсоедините электрический разъем к переключателю фонаря заднего хода. |
| 24. | Присоединить хомут жгута проводов к коробке передач. |
| Примечание: Передняя трубка цилиндра привода сцепления должна явно присоединиться. |
| 25. | Подсоедините переднюю трубку (2) рабочего цилиндра сцепления к отводу трубки рабочего цилиндра сцепления. |
| 26. | Закрепите держатель (1) передней трубки цилиндра привода сцепления. |
| 27. | Присоедините тросы (1) селектора диапазонов и тросовой системы рычага переключения передач к рычагу переключения передач и к скобе тросов рычага переключения передач. |
| 28. | Отрегулируйте натяжение тросов рычага-избирателя диапазона. См. Регулировка троса рычага переключения и рычага выбора передач на механической коробке передач . |
| 29. | Удалить воздух из гидравлической системы сцепления. См. Удаление воздуха из гидравлической системы сцепления . |
| 30. | Проверить уровень трансмиссионной жидкости. См. Проверка уровня трансмиссионного масла . |
| 31. | Установите аккумуляторный ящик. См. Поддон аккумулятора Замена : без системы пуска/останова . |
| 32. | Провести дорожное испытание автомобиля. |
