Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле . |
| 2. | Снять тормозной суппорт. См. Передний тормозной ротор Замена . |
| 3. | Отвернуть винт (2) датчика скорости вращения колеса. |
| 4. | Снять датчик скорости вращения колеса (1) с поворотного кулака. |
| 5. | Извлечь приводной вал колеса из подшипника/ступицы переднего колеса. См. Замена вала привода переднего колеса - Левая сторона и/или Замена вала привода переднего колеса - Правая сторона . |

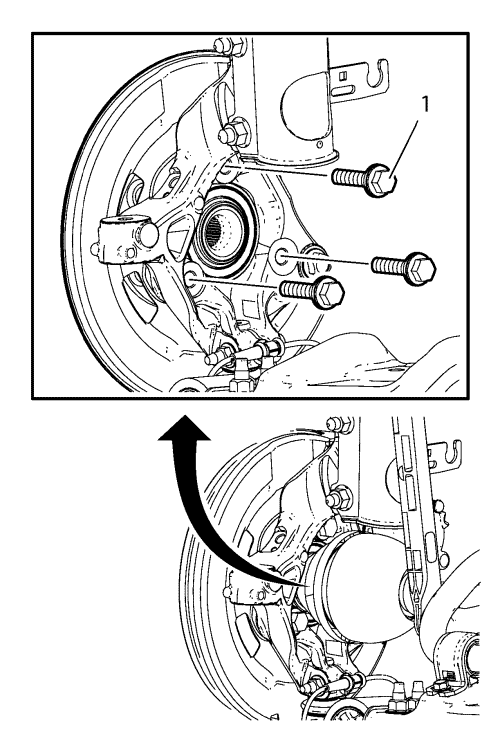

| 6. | Отвернуть и УДАЛИТЬ В ОТХОДЫ болты (1) подшипника/ступицы переднего колеса. |
| 7. | Снять подшипник/ступицу (1) переднего колеса и крышку (2) переднего тормозного механизма с поворотного кулака. |
| 1. | Поместить крышку (2) переднего тормозного механизма и подшипник/ступицу (1) переднего колеса в сборе на поворотный кулак. |
|
Предупреждение:
См. Предупреждение о фиксаторе с затягиванием до предела текучести . |
|
Осторожно:
См. Предупреждение о крепежных деталях . |
| 2. | Установить НОВЫЕ болты (1) подшипника/ступицы переднего колеса. |
| 3. | Затянуть болты (1) подшипника/ступицы в 3 прохода. Использовать угломер EN-45059 . |
| • | Предварительная затяжка: 90 N·m (66 фунт-футов) |
| • | Второй проход: затянуть на 60° |
| • | Третий проход: затянуть на 15° |
| 4. | Установить приводной вал колеса на подшипник/ступицу переднего колеса. См. Замена вала привода переднего колеса - Левая сторона или Замена вала привода переднего колеса - Правая сторона . |
| 5. | Установить датчик скорости вращения колеса (1) на поворотный кулак. |
| 6. | Установить винт (2) датчика скорости вращения колеса и затянуть его с моментом 6 N·m (53 фунт-дюйма). |
| 7. | Установить тормозной диск. См. Передний тормозной ротор Замена . |
| 8. | Опустить автомобиль. |
