| • | EN-958 Монтажный инструмент для уплотнений штока клапана 5 мм (0,2 дюйма) |
| • | EN-6086 Базовый комплект, приспособление для замены пружины и клина |
| • | EN-6167 Устройство, удерживающее от проворачивания |
| • | EN-6215-3 Фиксирующие штифты |
Эквивалентные местные инструменты см. Специальный инструмент .
| Примечание: Условие: Все элемент конструкции очищены и проверены. Головка цилиндров установлена на сборочном приспособлении и расположена на головке. |
| Примечание: В зависимости от формы камеры сгорания для защиты клапанов следует использовать различные держатели. |

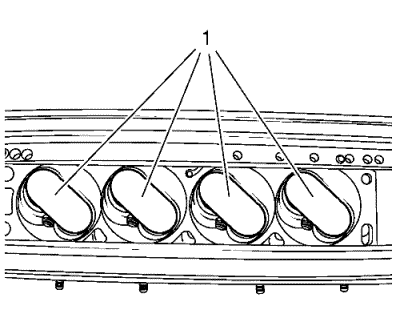

| 1. | Устройство удержания от проворачивания, тип A (1). |

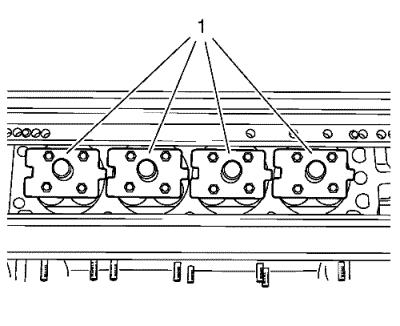

| 2. | Устройство удержания от проворачивания, тип В (1). |
| 3. | Покройте все направляющие клапана и клапаны маслом и поочередно установите их в головке цилиндров. Установите устройство удержания от проворачивания. Для различных камер сгорания необходимо использовать правильное устройство удержания от проворачивания для безопасной работы клапанов. |

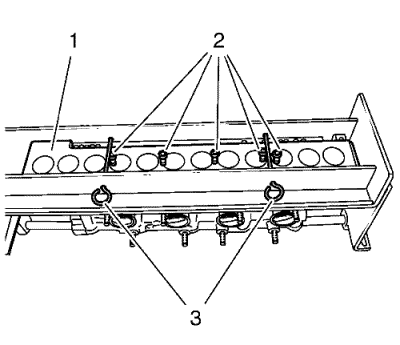

| 4. | Установить устройство, удерживающее от проворачивания EN-6167-1 (1). Прикрепить фиксирующие штифты EN-6215-3 (3) с помощью предохранительных штифтов фиксации. Зафиксировать стопорные винты (2). Поверните опорную плиту головки цилиндров снова. |

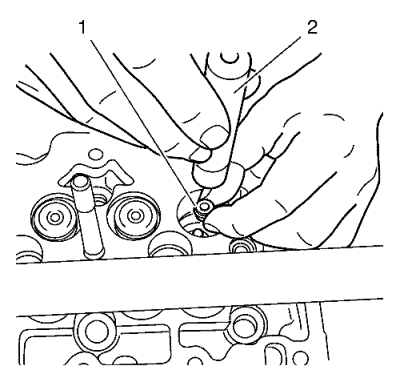

| 5. | Аккуратно установить маслосъемные колпачки (1) штоков клапанов с помощью соответствующих инструментов (2). |
| Для 5 мм (0,2 дюйма) используйте монтажный инструмент EN-958 . |
| Примечание: Необходимо, чтобы компоненты головки блока соединялись вместе в правильной последовательности. |
| 6. | Поочередно прикрепите пружины клапана и тарелки клапана в головку цилиндров. |
| Соответствующие размеры выбиты на головке упоров. |
| Примечание: Сочетания допуска и упора должно быть обязательно сохранено, так как иначе клинья клапанов установить нельзя, или упоры будут повреждены. Сочетания допуска и упора необходимо вывести из обзора. |

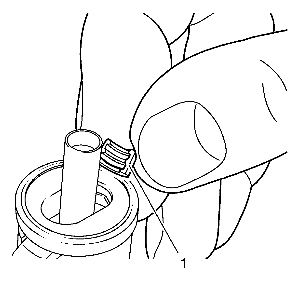

| 7. | Нажмите стопорный кожух (1) вниз и установите клинья клапана в головке блока. Теперь нажмите стопорный кожух вверх, через эту процедуру клинья клапана фиксируются. |
| Прикрепите головку блока к рычагу EN-6086 . |
| Примечание: Чтобы облегчить сборку прокладки клапана, головка блока должна коснуться внизу (1), с упором на штоке клапана. Это помогает избежать повреждения упоров. |

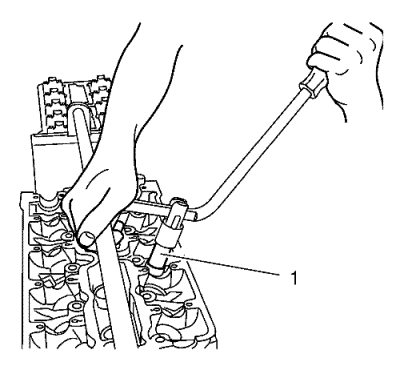

| 8. | Отрегулировать (выровнять) инструмент для рычага таким образом, чтобы сборочная головка располагалась перпендикулярно над клапаном. |
| Осторожно и медленно нажмите головку блока рычагом, с небольшим давлением, чтобы клинья клапана ощутимо вошли в зацепление в шток клапана. |

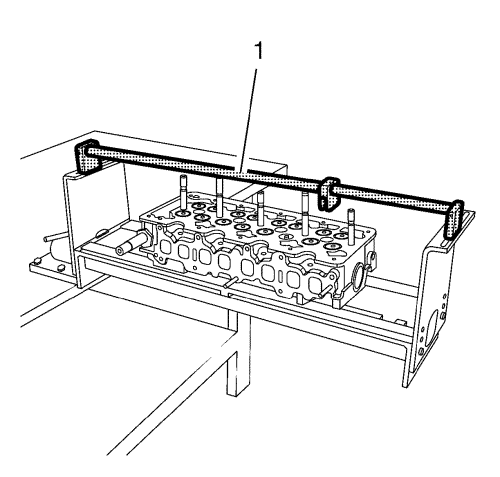

| 9. | Снимите рычаг (1) и поперечный захват. |
| Примечание: После сборки всех приспособлений необходимо тщательно очистить головку цилиндров. |

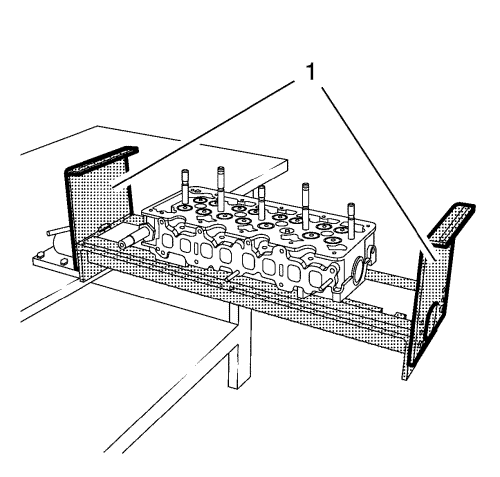

| 10. | Снимите устройство удержания от проворачивания (1). |
| Отделите головку цилиндров от крепления узла. |
