Orlando |
||||||||
|
|
|
|||||||
| 1. | Очистить уплотнительные поверхности. |

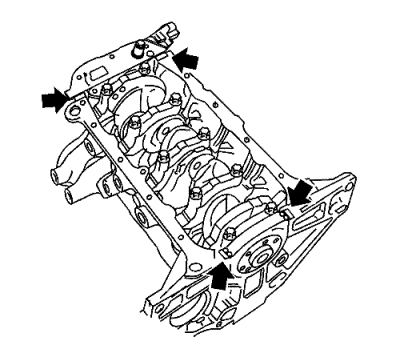

| 2. | Нанести на места соединения (стрелки) валик герметика для масляного поддона толщиной около 3,5 мм (0,138 дюйм). См. рекомендации по использованию герметиков Клеи, жидкости, смазки и герметики . |
| Примечание: Продолжительность выполнения сборки, включая время проверки моментов затяжки, не должно превышать 10 минут. |

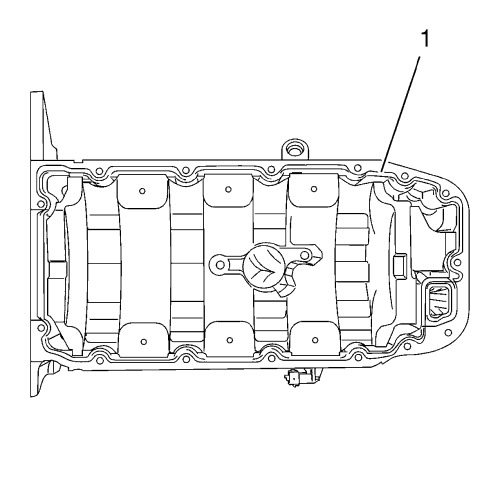

| 3. | Нанести на масляный поддон валик герметика (1) для масляного поддона толщиной около 3,5 мм (0,138 дюйм). См. рекомендации по использованию герметиков Клеи, жидкости, смазки и герметики . |

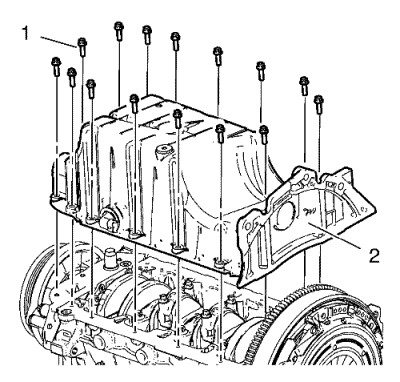

| 4. | Установить масляный поддон (2). |
| 5. | Установите 15 болтов масляного поддона (1). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 6. | Затянуть болты крепления масляного поддона к блоку цилиндров с моментом затяжки 10 N·m (89 фунт-дюймов). |
