Orlando |
||||||||
|
|
|
|||||||
| 1. | Установите болт балансир коленвала. |
| 2. | Установить поршни 1 и 4 в положение верхней мертвой точки (ВМТ) в направлении вращения коленчатого вала двигателя. |
| Примечание: Следует обращать внимание на порядок работы цилиндров. |

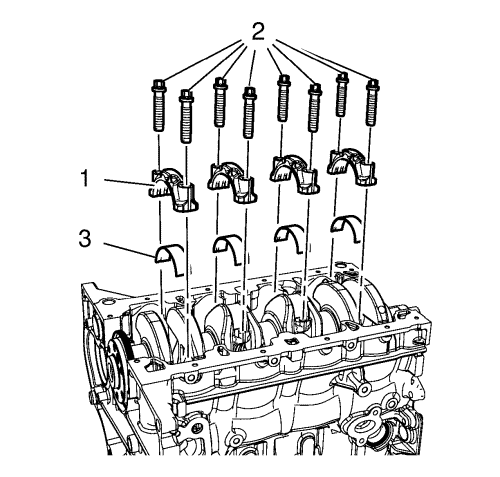

| 3. | Сделать отметку на шатуне и крышке (1) подшипника шатуна. |
| 4. | Отвернуть 4 болта (2) крышек шатунов цилиндров 1 и 4. |
| 5. | Снять крышки подшипников шатунов (1) и извлечь подшипники-вкладыши (3) шатунов. |
| 6. | Нажать на поршни 1 и 4 (1) и извлечь их из отверстий цилиндров (2). |
| Примечание: Сопряженные поверхности шатунов и крышек шатунных подшипников подогнаны индивидуально, поэтому их следует беречь от повреждений и не переставлять. Не укладывать компоненты на поверхности среза. |
| 7. | Снять поршни 1 и 4 (1). |
| 8. | Провернуть коленчатый вал за противовес коленчатого вала на 180° в направлении вращения двигателя. |
| Примечание: Следует обращать внимание на порядок работы цилиндров. |
| 9. | Сделать отметку на шатуне и крышке (1) подшипника шатуна. |
| 10. | Отвернуть 4 болта (2) крышек шатунов цилиндров 2 и 3. |
| 11. | Снять крышки подшипников шатунов (1) и извлечь подшипники-вкладыши (3) шатунов. |
| 12. | Нажать на поршни 2 и 3 (1) и извлечь их из отверстий цилиндров (2). |
| Примечание: Сопряженные поверхности шатунов и крышек шатунных подшипников подогнаны индивидуально, поэтому их следует беречь от повреждений и не переставлять. Не укладывать компоненты на поверхности среза. |
| 13. | Снять поршни 2 и 3 (1). |
| Примечание: Соблюдать правильное положение установки и надлежащее выравнивание. |
| 14. | Снять шатунный подшипник (1, 2). |
| 15. | Проверить компоненты. См. Очистка и осмотр поршня, шатуна и подшипника |
