| • | EN-6333 Фиксирующий штифт натяжителя приводного ремня газораспределительного механизма |
| • | EN-6340 Стопорный инструмент распределительного вала |
| • | EN-6625 Стопорное устройство коленчатого вала |
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Откройте капот. |
| 2. | Снимите узел очистителя воздуха. См. Замена воздушного фильтра в сборе : LDE, LXV, LUW, 2H0 и LFH |
| 3. | Снять верхнюю переднюю крышку приводного ремня ГРМ. См. Демонтаж верхней передней крышки приводного ремня ГРМ : LDE, LED, LFJ, LXV, 2H0, LUW, LFH |
| 4. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле |
| 5. | Снять брызговик переднего отсека. См. Замена брызговика переднего отделения |
| 6. | Снять натяжитель приводного ремня. См. Замена натяжителя приводного ремня |
| 7. | Установить противовес коленчатого вала в направлении вращения двигателя так, чтобы метки (1) совместились с цилиндром 1 в ВМТ. |
| 8. | Снять балансир коленвала. См. Противовес коленчатого вала Замена : МКП - D16, D20 → LXV, LXT, 2H0, LUW - АКП |
| 9. | Отвернуть 4 болта (2) нижней крышки приводного ремня газораспределительного механизма. |
| 10. | Снять нижнюю крышку (1) приводного ремня газораспределительного механизма. |
| 11. | Опустить автомобиль. |
|
Примечание:
Правая половина стопорного инструмента EN-6340 указывается на нем надписью "right" ("правая сторона") и стрелкой. |
| 12. | Подготовить правую половину стопорного инструмента EN-6340 . |
| 12.1 | Выкрутить 2 болта (2). |
| 12.2 | Снять переднюю панель (1) с правой стороны стопорного инструмента EN-6340 . |
| 13. | Установить стопорный инструмент EN-6340 в регуляторы исполнительных устройств регулировки положения распределительных валов. |
| Примечание: Метка-точка (4) на регуляторе распределительного вала впускных клапанов не совмещается с канавкой левого инструмента EN-6340 во время этого процесса. Она должна располагаться чуть выше, как показано на рисунке. |
| Примечание: Метка-точка (3) на регуляторе распределительного вала выпускных клапанов должна быть совмещена с канавкой на правом инструменте EN-6340. |
| 14. | Поднять автомобиль. |
| 15. | Нажать на натяжитель (2) приводного ремня газораспределительного механизма в направлении стрелки, используя торцевой ключ (1). |
| 16. | Установить стопорный штифт EN-6333 (3). |
| 17. | Опустить автомобиль. |
| Примечание: Если ремень ГРМ будет использоваться вновь, заметьте направление вращения ремня. |
| 18. | Снять приводной ремень ГРМ (1). |
| Примечание: Продевание приводного ремня газораспределительного механизма через кронштейн подвески двигателя допускается только с применением монтажного инструмента, который поставляется вместе с НОВЫМИ приводными ремнями газораспределительного механизма, в противном случае на этом этапе возможно повреждение зубчатого ремня вследствие его перегибания. |
| Примечание: Если зубчатый ремень уже эксплуатировался, соблюдать направление его вращения. |

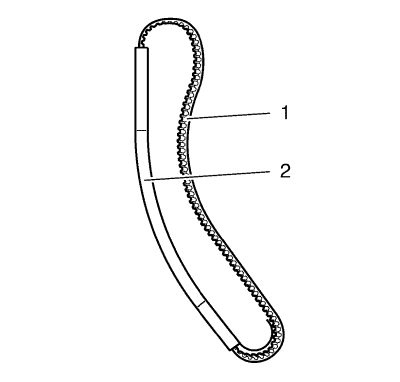

| 1. | Установить приводной ремень (1) газораспределительного механизма в прилагаемый инструмент для сборки (2). |
| 2. | Направить приводной ремень газораспределительного механизма через кронштейн подвески двигателя с помощью инструмента для сборки. |
| 3. | Снять инструмент для сборки. |

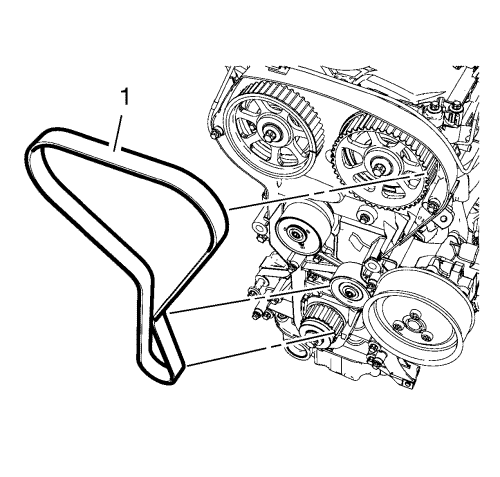

| 4. | Установите приводной ремень ГРМ (1). |
| 5. | Направить приводной ремень газораспределительного механизма за натяжитель и надеть его на звездочку коленчатого вала. |
| 6. | Надеть приводной ремень газораспределительного механизма на регуляторы исполнительных устройств регулировки положения распределительного вала впускных клапанов. |
| 7. | Поднять автомобиль. |
| 8. | Нажать на натяжитель (2) приводного ремня газораспределительного механизма в направлении стрелки, используя торцевой ключ (1). |
| 9. | Снять фиксирующий штифт EN-6333 (3). |
| Примечание: Натяжитель приводного ремня газораспределительного механизма автоматически перемещается в надлежащее положение. |
| 10. | Освободить натяжение натяжителя приводного ремня газораспределительного механизма. |
| 11. | Отвернуть крепежный элемент (1). |
| 12. | Снять стопорное устройство EN-6625 (2). |
| 13. | Опустить автомобиль. |
| 14. | Снять стопорный инструмент EN-6340 . |
| 15. | Проверить синхронизацию фаз газораспределения. |
| Примечание: Обращать внимание на положение меток на звездочках распределительных валов. |
| Примечание: Метка-точка (4) на регуляторе исполнительного механизма установки положения распределительного вала впускных клапанов не совмещается с канавкой левого инструмента EN-6340 во время этого процесса. Она должна располагаться чуть выше, как показано на рисунке. |
| Примечание: Метка-точка (3) на регуляторе исполнительного устройства регулировки положения распределительного вала выпускных клапанов должна быть совмещена с канавкой на инструменте EM-6340-правый. |
| 16. | Поднять автомобиль. |
| Примечание: Звёздочка коленвала и корпус масляного насоса должны быть установлены по одной линии. |
| 17. | Проверьте положение коленвала. |
| 18. | Опустить автомобиль. |
| 19. | Снять стопорный инструмент EN-6340 . |
| 20. | Поднять автомобиль. |
| 21. | Установить нижнюю крышку (1) приводного ремня газораспределительного механизма. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 22. | Завернуть 4 болта (2) нижней крышки приводного ремня газораспределительного механизма и затянуть их с моментом затяжки 6 N·m (53 фунт-дюймов). |
| 23. | Установить балансир коленвала. См. Противовес коленчатого вала Замена : МКП - D16, D20 → LXV, LXT, 2H0, LUW - АКП |
| 24. | Установить натяжитель приводного ремня. См. Замена натяжителя приводного ремня |
| 25. | Установить брызговик отсека. См. Замена брызговика переднего отделения |
| 26. | Опустить автомобиль. |
| 27. | Установить верхнюю переднюю крышку приводного ремня ГРМ. См. Замена верхней передней крышки ремня привода газораспределительного механизма : 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH |
| 28. | Установите воздушный фильтр в сборе. См. Замена воздушного фильтра в сборе : LDE, LXV, LUW, 2H0 и LFH |
| 29. | Закройте капот. |
