Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Снимите масляный поддон. См. Демонтаж масляного поддона |

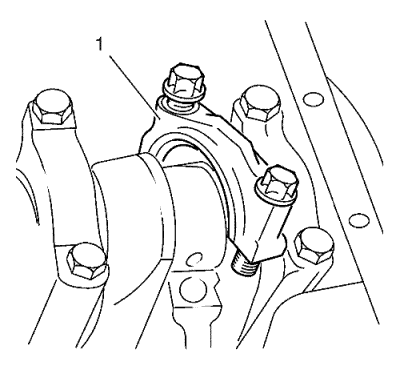

| 2. | Снимите крышку подшипника шатуна (1). |

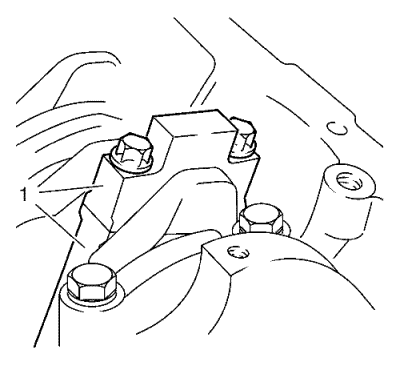

| 2.1 | Отметьте положение установки (1) крышки подшипника шатуна. |
| 2.2 | Снимите 2 болта. |
| 2.3 | Обезжирьте крышку подшипника шатуна и увлажните зажим подшипника шатуна моторным маслом. |
| Примечание: Коленчатый вал не проворачивать. |
| 3. | Наложите полосу Plastigage. См. Клеи, жидкости, смазки и герметики |
| Наложите гибкую пластиковую полосу Plastigage по всей ширине цапфы подшипника шатуна. |
| 4. | Установить крышку шатунного подшипника. |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 5. | Затяните 2 болта в три этапа, используя комплект датчика EN-45059 : |
| 5.1 | Первый этап: 35 N·m (26 фунт-футов). |
| 5.2 | Второй этап: дополнительно затянуть на угол45° |
| 5.3 | Третий этап: дополнительно затянуть на угол15° |
| 6. | Снимите 2 болта. |
| 7. | Снимите крышку подшипника шатуна (1). |

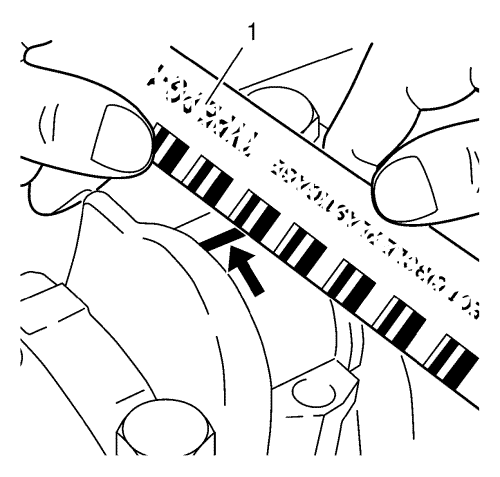

| Примечание: При оценивании не перепутайте миллиметры и дюймы на измерительной шкале (1). |
| 8. | Измерьте зазор подшипника шатуна. |
| • | Сравните ширину плоской пластиковой полосы с шириной измерительной шкалы. |
| • | Допустимый зазор подшипника шатуна: 0,019-0,071 мм (0,0007-0,0028 дюймов). |
| Примечание: Проверьте маркировку на деталях. |
| 9. | Установить крышку шатунного подшипника. |
| • | Увлажните цапфу подшипника шатуна и зажимы подшипника шатуна моторным маслом. |
| • | Обновите болты. |
| 10. | Затяните 2 болта в три этапа, используя комплект датчика EN-45059 : |
| 10.1 | Первый этап: 35 N·m (26 фунт-футов) |
| 10.2 | Второй этап: дополнительно затянуть на угол45° |
| 10.3 | Третий этап: дополнительно затянуть на угол15° |
| 11. | Установить масляный поддон. См. Установка масляного поддона |
