| 1. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 2. | Освободить фиксирующий выступ (1) на крышке коробки предохранителей аккумулятора. |
| 3. | Используйте подходящую отвертку (2), чтобы освободить зажим (4) через окно (3). |
| Примечание: Вытянуть кожух коробки предохранителей аккумулятора. НЕ вытягивать заслонку. |
| 4. | Откройте крышку коробки предохранителей аккумулятора (1). |
| 5. | Отвернуть гайку (2) крепления положительного провода аккумулятора к стартеру. |
| 6. | Снять положительный провод стартера (3) с аккумулятора. |
| 7. | Отвернуть гайку (1) провода массы аккумуляторной батареи. |
| 8. | Снять отрицательный провод (2) аккумулятора. |
| 9. | Отвернуть гайку (2) провода заземления стартера от стартера (7). |
| 10. | Снять отрицательный провод (1). |
| 11. | Отвернуть гайку (5) положительного провода стартера и генератора и гайку (4) положительного провода стартера. |
| 12. | Снять 2 положительных провода (3; 6). |
| 13. | Снять резиновый колпачок с соединителя положительного провода генератора. |

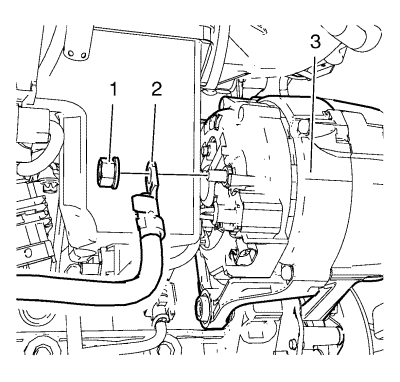

| 14. | Отвернуть гайку (1) положительного провода от генератора (3). |
| 15. | Снять положительный провод (2) с генератора (3). |
| 1. | Установить положительный провод (2) на генератор (3). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 2. | Завернуть гайку (1) положительного провода на генераторе (3) и затянуть ее с моментом затяжки 20 N·m (15 фунт-футов). |
| 3. | Установить резиновый колпачок на соединитель положительного провода генератора. |
| 4. | Установить 2 положительных провода (3; 6). |
| 5. | Завернуть гайку (5) положительного провода стартера и генератора и гайку (4) положительного провода стартера и затянуть их с моментом затяжки 12,5 N·m (111 фунт-дюймов). |
| 6. | Установить отрицательный провод (1). |
| 7. | Завернуть гайку (2) провода заземления на стартере (7) и затянуть ее с моментом затяжки 12,5 N·m (111 фунт-дюймов). |
| 8. | Установить провод заземления (2) аккумулятора. |
| 9. | Завернуть гайку (1) отрицательного провода аккумулятора и затянуть ее с моментом затяжки 9 N·m (80 фунт-дюймов). |
| 10. | Подсоединить положительный провод стартера (3) к аккумулятору. |
| 11. | Завернуть гайку (2) положительного провода стартера и затянуть ее с моментом затяжки 12 N·m (106 фунт-дюймов). |
| 12. | Закройте крышку коробки предохранителей и зафиксируйте фиксирующие выступы (1) и (4). |
| 13. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
