Orlando |
||||||||
|
|
|
|||||||
| 1. | Снимите облицовку задней колесной ниши. См. Задний дом-фургон, замена покрытия панели . |

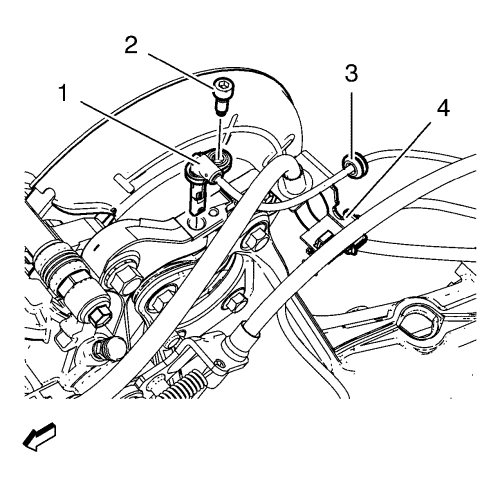

| 2. | Снять винт датчика скорости вращения колеса (2) с поворотного кулака. |
| 3. | Снять датчик (1) скорости вращения колеса. |
| 4. | Отсоединить жгут проводов (3) от кронштейна (4). |

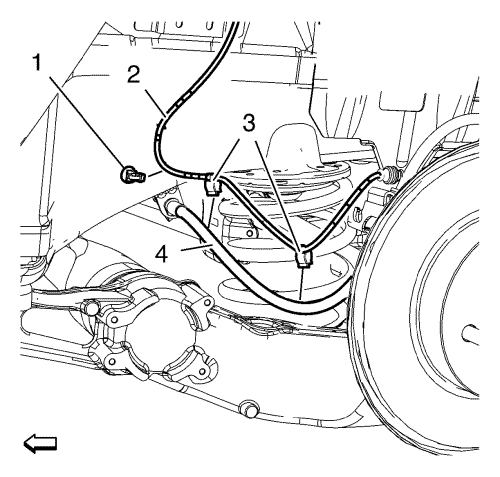

| 5. | Отсоединить держатели (3) жгута проводов (2) от тормозного шланга (4). |
| 6. | Отсоединить жгут проводов (2) от фиксатора на кузове (1). |
| 7. | Заменить фиксатор на кузове (1). |

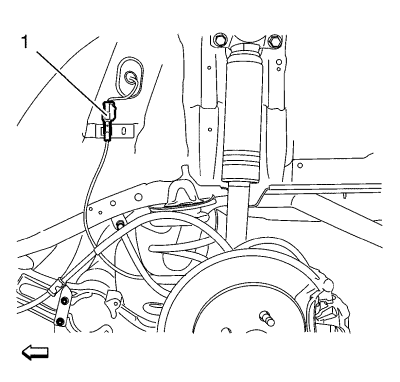

| 8. | Отсоединить электрический разъём (1). |
| 9. | Снять датчик скорости вращения колеса с автомобиля. |
| 1. | Установить датчик скорости вращения колеса на автомобиль. |
| 2. | Присоедините электрический разъём (1). |
| 3. | Установить фиксаторы (2) жгута проводов (3) на ВЕРХНЮЮ СТОРОНУ тормозного шланга (4), используя отметки на старом жгуте проводов. |
| 4. | Установить жгут проводов (2) на НОВЫЙ фиксатор на кузове (1). |
| 5. | Установить датчик скорости вращения колеса (1) на поворотный кулак. |
| 6. | Установить жгут проводов (3) на кронштейн (4). |
|
Осторожно:
См. Предупреждение о крепежных деталях . |
| 7. | Установить винт (2) датчика скорости вращения колеса и затянуть его с моментом 6 N·m (53 фунт-дюйма). |

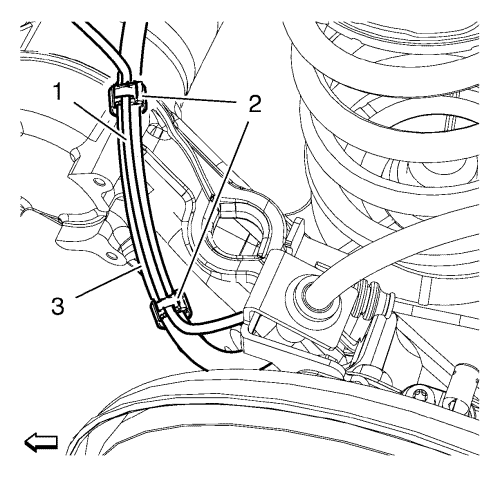

| 8. | Проверить правильность положения установленного жгута проводов (1). Жгут проводов ДОЛЖЕН быть проложен по верху тормозного шланга. При необходимости отрегулировать фиксаторы (2) по нанесенным на тормозной шланг отметкам. |
| 9. | Натянуть жгут проводов (1) между фиксаторами (2) для обеспечения его надлежащей прокладки. |
| 10. | Прижать тормозной шланг рукой, чтобы обеспечить правильное монтажное положение. |
| 11. | Установите облицовку задней колесной ниши. См. Задний дом-фургон, замена покрытия панели . |
