Orlando |
||||||||
|
|
|
|||||||
| 1. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле . |
| 2. | Снять колесо и шину в сборе. См. Демонтаж и установка шины и диска . |

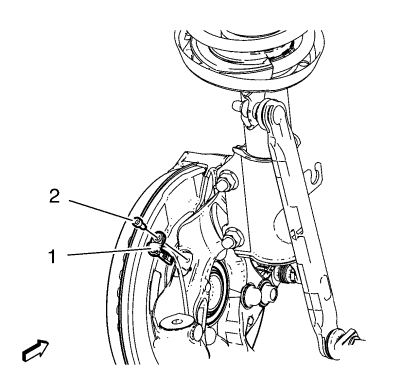

| 3. | Снять винт датчика скорости вращения колеса (2) с поворотного кулака. |
| 4. | Снять датчик (1) скорости вращения колеса. |

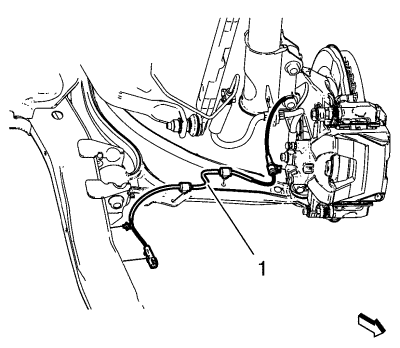

| 5. | Отсоедините держатели жгута проводов от рамы. |
| 6. | Отсоединить электрический разъём. |
| 7. | Снять датчик скорости вращения колеса (1) с автомобиля. |
| 1. | Установить датчик скорости вращения колеса (1) на автомобиль. |
| 2. | Присоедините электрический разъём. |
| 3. | Присоедините держатели жгута проводов к раме. |
| 4. | Установить датчик скорости вращения колеса (1) на поворотный кулак. |
|
Осторожно:
См. Предупреждение о крепежных деталях . |
| 5. | Установить винт (2) датчика скорости вращения колеса и затянуть его с моментом 9 N·m (80 фунт-дюймов). |
| 6. | Установить колесо и шину в сборе. См. Демонтаж и установка шины и диска . |
