Orlando |
||||||||
|
|
|
|||||||
| 1. | Удалите полку для аккумуляторной батареи. См. Поддон аккумулятора Замена : без системы пуска/останова . |
| 2. | Снять впускной (1) и выпускной (5) шланги маслоохладителя с держателя (2) на крышке блока управляющих клапанов. |
| 3. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле . |
| 4. | Извлечь пробку (1) отверстия для проверки уровня жидкости. |
| 5. | Слить трансмиссионную жидкость в подходящую емкость. |
| 6. | Установить пробку отверстия для измерения уровня (1) и затянуть с моментом 12 N·m (106 фунт-дюймов) |
| 7. | Отсоединить электрический разъем (1) модуля управления коробкой передач (TCM) на блоке управляющих клапанов, а затем снять жгут проводов с крышки. |
| 8. | Извлечь болты (1) крышки блока управляющих клапанов коробки передач. |
| 9. | Снять крышку блока управляющих клапанов. |
| 10. | Снять прокладку крышки блока управляющих клапанов. |
| 11. | Снять уплотнение отверстия для разъема электропроводки крышки блока управляющих клапанов. |
| 12. | Удалить все следы материала старой прокладки. Очистить поверхности картера коробки передач и крышки блока управляющих клапанов, контактировавшие с прокладкой. |
| 1. | Установить уплотнение (4) отверстия для разъема электропроводки крышки блока управляющих клапанов. |
| 2. | Установить прокладку (3) крышки блока управляющих клапанов на крышку. |
| 3. | Установить крышку (2) блока управляющих клапанов. |
| 4. | Ввернуть от руки болты (1) крышки блока управляющих клапанов. |
|
Осторожно:
См. Предупреждение о крепежных деталях . |
| Примечание: Ввернуть все болты и шпильки крышки блок управляющих клапанов от руки, а затем по очереди затянуть все болты и шпильки требуемым моментом. |
| 5. | Ввернуть болты крышки блока управляющих клапанов коробки передач. Затянуть болты по порядку с моментом затяжки 12 Н·м (106 фунт-дюйм). |
| 6. | Подсоединить электрический разъем (1) модуля управления коробкой передач (TCM) на блоке управляющих клапанов, а затем закрепить жгут проводов на крышке. |
| 7. | Опустить автомобиль. |
| 8. | Установить впускной (1) и выпускной (5) шланги маслоохладителя на держателе (2) на крышке блока управляющих клапанов. |

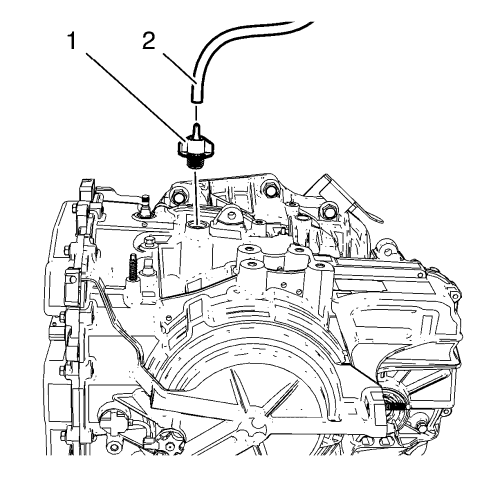

| 9. | Отсоединить шланг вентиляции коробки передач (2). |
| 10. | Снять крышку контрольного отверстия уровня жидкости (1). |
| 11. | Залить в коробку передач требуемую жидкость до нужного уровня. См. Проверка состояния и уровня масла в коробке передач и Заправочные объемы жидкости : 6T40/45/50 |
| 12. | Установить на место крышку контрольного отверстия уровня жидкости (1). |
| 13. | Присоединить шланг вентиляции коробки передач (2). |
| 14. | Проверить, нет ли утечек. |
| 15. | Установите аккумуляторный ящик. См. Поддон аккумулятора Замена : без системы пуска/останова . |
