Orlando |
||||||||
|
|
|
|||||||
| 1. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |

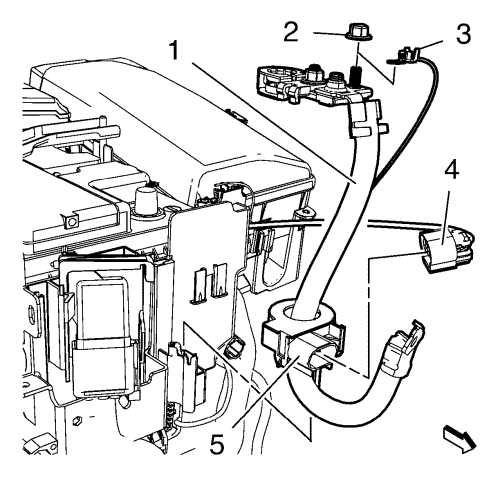

| 2. | Отвернуть гайку (1) провода массы аккумуляторной батареи. |
| 3. | Снять отрицательный провод (2) аккумулятора. |
| 4. | Отсоединить разъем жгута проводов (4) датчика тока. |
| 5. | Снять датчик тока (5) с поддона аккумулятора. |
| 6. | Снять провод заземления с гайки (2) отрицательного провода аккумулятора. |
| 7. | Снять провод заземления (3). |
| 8. | Снять отрицательный провод аккумулятора (1). |

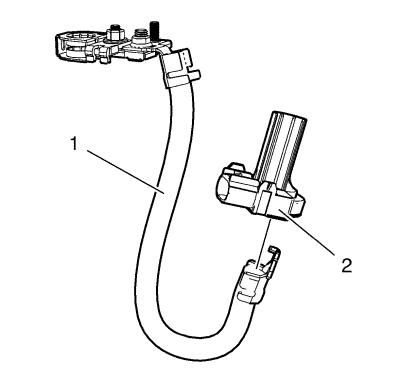

| 9. | Снять датчик тока (2) с отрицательного провода аккумулятора (1). |
| 1. | Установить датчик тока (2) на отрицательный провод аккумулятора (1). |
| 2. | Подсоедините минусовый провод аккумуляторной батареи (1). |
| 3. | Установить провод заземления (3). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 4. | Подсоединить провод заземления к гайке (2) отрицательного провода аккумулятора и затянуть гайку с моментом затяжки 9 N·m (80 фунт-дюймов). |
| 5. | Установить датчик тока (5) на поддон аккумулятора. |
| 6. | Подсоединить разъем жгута проводов (4) датчика тока. |
| 7. | Установить отрицательный провод (2) аккумулятора. |
| 8. | Завернуть гайку (1) провода заземления аккумулятора и затянуть ее с моментом затяжки 9 N·m (80 фунт-дюймов). |
| 9. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
