Замена распределительного вала (1.6L LDE, LXV и 1.8L 2H0)

Специальный инструмент

•  EN-422  Оправка для запрессовки
•  EN-6628-A  Стопорное приспособление

Эквивалентные местные инструменты см. Специальный инструмент .

Процедура демонтажа
1. Снять регулятор распределительного вала. См. Замена регулятора исполнительного устройства регулировки положения распределительного вала
2. Снять заднюю крышку приводного ремня газораспределительного механизма. См. Замена задней крышки ремня привода газораспределительного механизма : 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH
3. Снять датчик положения распределительного вала впускных клапанов. См. Замена датчика положения распределительного вала : LDE, LXV, LUW, 2H0 и LFH
4. Снять датчик положения распределительного вала выпускных клапанов. См. Замена датчика положения распределительного вала : LDE, LXV, LUW, 2H0 и LFH
5. Снять стопорный инструмент  EN-6628-A .
 Удерживать от проворачивания распредвал за шестигранник.

          2026542
Примечание: Запомнить порядок снятия 1-4.
6. Отвернуть 4 болта крышек подшипников распределительного вала.
Примечание: Освободите опору подшипника, мягко ударяя по ней пластмассовым молотком.
7. Снять первую крышку подшипника распределительного вала (1).

          2027653
8. Слегка отвернуть 8 болтов крышек подшипников распределительного вала выпускных клапанов, переходя снаружи внутрь по спирали ступенчато от 1/2 до 1 оборота.
9. Отвернуть 8 болтов крышек подшипников распределительного вала выпускных клапанов.
Примечание: Перед снятием промаркировать крышки подшипников распределительного вала.
10. Снять с головки цилиндров 4 крышки подшипников распределительного вала выпускных клапанов с номерами 6-9.
11. Снимите выпускной рапредвал (1).

          2027651
12. Слегка отвернуть 8 болтов крышек подшипников распределительного вала впускных клапанов, переходя снаружи внутрь по спирали ступенчато от 1/2 до 1 оборота.
13. Отвернуть 8 болтов крышек подшипников распределительного вала впускных клапанов.
Примечание: Перед снятием промаркировать крышки подшипников распределительного вала.
14. Снять с головки цилиндров 4 крышки подшипников распределительного вала впускных клапанов с номерами 2-5.
15. Снять распределительный вал (1) впускных клапанов.
16. Снять уплотнительные кольца с распределительных валов.

Процедура установки

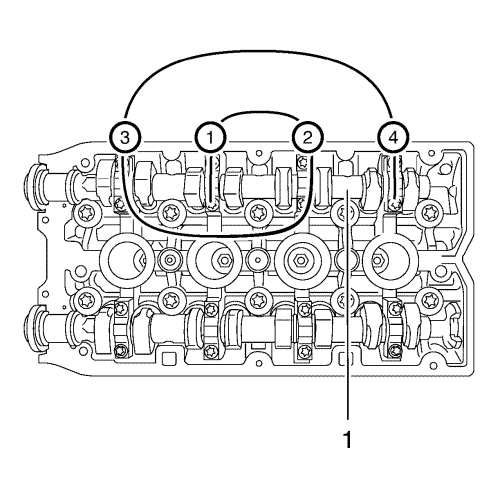

          2027632
Примечание: Нанести молибденовую смазку MoS 2.
1. Установите впускной распредвал (1).
Примечание: Обратите внимание на маркировку на крышке подшипника распредвала.
2. Установить 4 крышки подшипников распределительного вала впускных клапанов с номерами 2-5.
Осторожно: См. Предупреждение о крепежных деталях
3. Завернуть 8 болтов крышек подшипников распределительного вала впускных клапанов и затянуть их, переходя изнутри наружу по спирали, с моментом затяжки 8 N·m (71 фунт-дюймов)

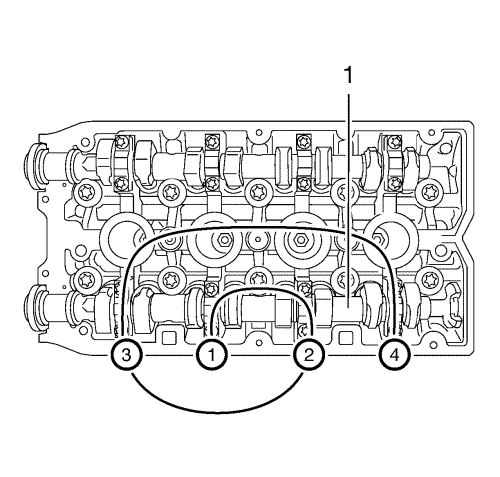

          2027633
Примечание: Нанести молибденовую смазку MoS 2.
4. Установите выпускной распредвал (1).
Примечание: Обратите внимание на маркировку на крышке подшипника распредвала.
5. Установить 4 крышки подшипников распределительного вала выпускных клапанов с номерами 6-9.
6. Завернуть 8 болтов крышек подшипников распределительного вала выпускных клапанов и затянуть их, переходя изнутри наружу по спирали, с моментом затяжки 8 N·m (71 фунт-дюймов).

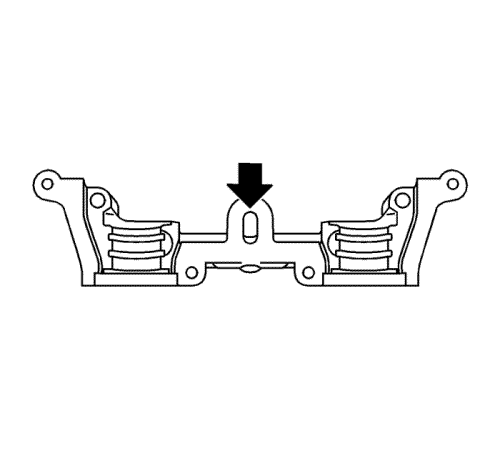

          1947413
Примечание: Уплотнительные поверхности не должны иметь масло и консистентную смазку.
7. Очистить уплотнительные поверхности первой опоры подшипника распределительного вала и головки цилиндров подходящим инструментом.
 Очистить маслопровод от остатков герметика.

          2027009
Примечание: Герметик не должен касаться распределительных валов.
8. Установить крышку первого подшипника (1) распределительного вала на блок цилиндров.
Примечание: Соблюдать порядок установки 1-4.
9. Завернуть болты первой крышки подшипника распредвала и затянуть их в два этапа:
 9.1Первый этап: примерно 2 N·m (18 фунт-дюймов).
 9.2Второй этап: 8 N·m (70 фунт-дюймов).
10. Проверить зазор клапанов и при необходимости отрегулировать его. См. Регулировка зазоров клапанов : 1.6L LDE, LXV, 1.8L 2H0
Примечание: Запомнить порядок снятия 1-4.
Примечание: Необходимо снять крышку первого подшипника распредвала, чтобы нанести поверхностный герметик.
11. Отвернуть 4 болта крышек подшипников распределительного вала.

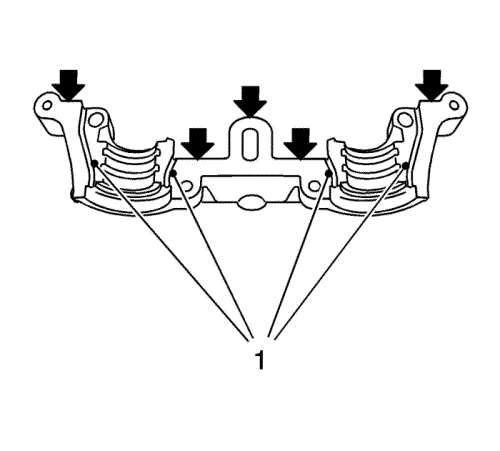

          1947417
Примечание: Освободите опору подшипника, мягко ударяя по ней пластмассовым молотком.
12. Снять первую крышку подшипника распределительного вала (1).
Примечание: Уплотнительные поверхности не должны иметь масло и консистентную смазку. Очень важно обеспечить, чтобы уплотнитель не наносился вне маркированных зон уплотнения. В канавках рядом с уплотнительными поверхностями не должно оставаться следов герметика.
13. Тонким равномерным слоем нанести герметик на уплотнительные поверхности крышек первого подшипника распределительного вала.

          2027009
Примечание: Герметик не должен касаться распределительных валов.
14. Установить крышку первого подшипника (1) распределительного вала на блок цилиндров.
Примечание: Следите за последовательностью установки цилиндров 1-4.
15. Завернуть болты первой крышки подшипника распредвала и затянуть их в два этапа:
 15.1Первый этап: примерно 2 N·m (18 фунт-дюймов).
 15.2Второй этап: 8 N·m (70 фунт-дюймов).

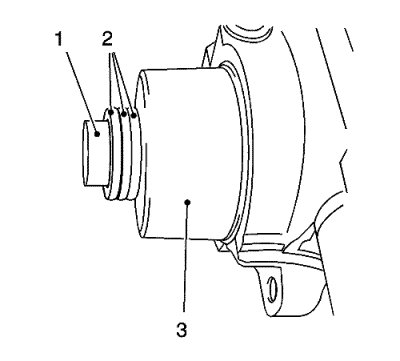

          1945794
16. Установить 2 НОВЫХ уплотнительных кольца на распределительные валы.
17. Установить уплотнительное кольцо с помощью оправки для запрессовки  EN-422 (3) на распределительный вал до его касания головки цилиндров.
18. Для установки использовать болт (1) звездочки распределительного вала вместе с регулировочными шайбами (2) общей толщиной примерно 10 мм.
19. Снять оправку для установки  EN-422 (3).
20. Поверните впускной распредвал против направления вращения двигателя.
21. Установить стопорный инструмент  EN-6628-A .
22. Поверните выпускной распредвал в направлении вращения двигателя.
23. Установить стопорный инструмент  EN-6628-A .
24. Установить датчик положения выпускного распредвала. См. Замена датчика положения распределительного вала : LDE, LXV, LUW, 2H0 и LFH
25. Установить датчик положения впускного распредвала. См. Замена датчика положения распределительного вала : LDE, LXV, LUW, 2H0 и LFH
26. Установить заднюю крышку приводного ремня газораспределительного механизма. См. Замена задней крышки ремня привода газораспределительного механизма : 1.6 л LDE, LXV, 1.8 л 2H0, LUW и LFH
27. Установить регулятор распределительного вала. См. Замена регулятора исполнительного устройства регулировки положения распределительного вала
