Orlando |
||||||||
|
|
|
|||||||
| 1. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле . |
| 2. | Снять колесо и шину в сборе. См. Демонтаж и установка шины и диска . |
| 3. | Снимите с тормозного шланга датчик скорости вращения заднего колеса. См. Замена датчика скорости заднего колеса : Дисковый тормозной механизм . |
| 4. | Очистить концы и фитинг тормозного шланга от грязи и посторонних веществ. |

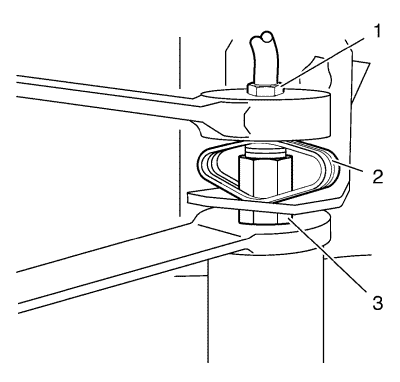

| 5. | Установить накидной гаечный ключ на фитинг (1) тормозной трубки и придерживающий ключ – на тормозной шланг (3) под стопором (2) тормозного шланга. |

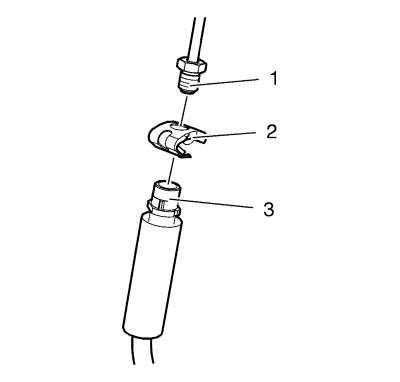

| 6. | Отсоединить фитинг (1) тормозной трубки от тормозного шланга (3). Закрыть или закупорить конец фитинга тормозной трубки и конец тормозного шланга во избежание потери тормозной жидкости и загрязнения. |
| 7. | Снять стопор (2) тормозного шланга. |

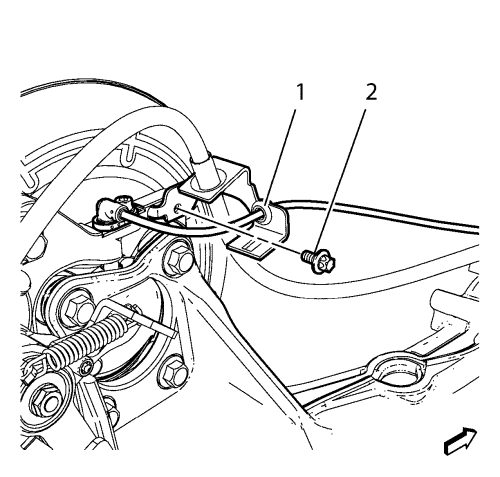

| 8. | Снять болт (2) тормозного шланга, крепящий шланг к кронштейну заднего тормозного суппорта. |
| 9. | Снять жгут проводов (1) с кронштейна тормозного шланга. |

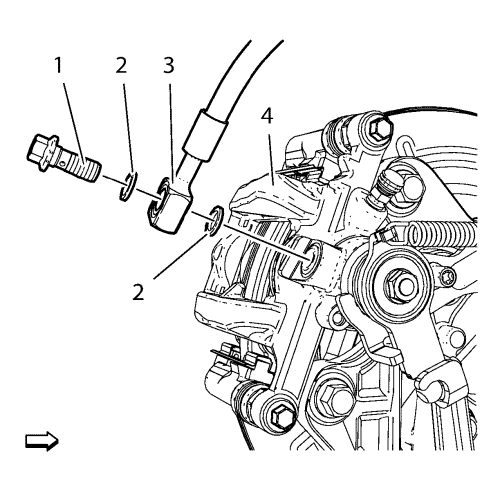

| 10. | Вывернуть из суппорта тормозного механизма болт (1) крепления тормозного шланга к суппорту (4). |
| 11. | Отсоединить тормозной шланг (3) от суппорта тормозного механизма. |
| 12. | Снять и утилизировать 2 медных уплотнения тормозного шланга (2). Эти уплотнения могут быть прикреплены к тормозному суппорту и/или к концу тормозного шланга. |
| 13. | Закрыть или закупорить отверстие в тормозном суппорте и тормозном шланге, чтобы предотвратить потерю жидкости и загрязнение. |
| 1. | Удалить крышки или пробки из отверстия в суппорте тормозного механизма и из тормозного шланга. |
| Примечание: Установить НОВЫЕ медные прокладки тормозного шланга. |
| 2. | Установить НОВЫЕ медные прокладки (2) и болт (1) на тормозной шланг (3). |
|
Осторожно:
См. Предупреждение о крепежных деталях . |
| 3. | Установить болт крепления тормозного шланга к суппорту на суппорт (4) тормозного механизма и затянуть болт с моментом 40 N·m (30 фунт-футов). |
| 4. | Установить болт (2) тормозного шланга, крепящий шланг к кронштейну суппорта заднего тормозного механизма, и затянуть болт с моментом 8 N·m (71 фунт-дюйм). |
| 5. | Установить жгут проводов (1) на кронштейн тормозного шланга. |
| 6. | Удалить крышки или пробки с конца фитинга тормозной трубки и конца тормозного шланга. |
| 7. | Установить тормозной шланг в кронштейн тормозного шланга. |
| 8. | Установить стопор (2) тормозного шланга на выступы, предотвращающие вращение тормозного шланга (3). |
| 9. | Подсоединить фитинг тормозной трубки (1) к тормозному шлангу (3). |
| 10. | Установить придерживающий ключ на тормозной шланг (3). |
| 11. | Затянуть фитинг тормозной трубки с моментом 18 N·m (13 фунт-футов). |
| 12. | Проследить за тем, чтобы шланг не вступал в контакт с деталями подвески. Проверить положение шланга в условиях поворота направо до упора и поворота налево до упора. Если шланг вступает в контакт, устранить данное состояние, переложив шланг по-другому. |
| 13. | Установите на тормозной шланг датчик скорости вращения заднего колеса. См. Замена датчика скорости заднего колеса : Дисковый тормозной механизм . |
| 14. | Прокачать гидравлическую тормозную систему. См. Удаление воздуха из гидравлической тормозной системы . |
| 15. | Установить колесо и шину в сборе. См. Демонтаж и установка шины и диска . |
| 16. | Опустить автомобиль. |
