Предупреждение:
См. Предупреждение о пыли с тормозов . |
| 1. | Проверить уровень жидкости в бачке главного тормозного цилиндра. |
| 2. | Если уровень тормозной жидкости находится посередине между максимальным и минимальным допустимым, перед продолжением работ сливать тормозную жидкость из бачка не требуется. |
| 3. | Если уровень тормозной жидкости выше середины между максимальным и минимальным допустимым, перед продолжением работ необходимо слить тормозную жидкость до средней линии. |
| 4. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле . |
| 5. | Снять колесо и шину в сборе. См. Демонтаж и установка шины и диска . |
| 6. | Удерживать корпус тормозного суппорта и попытаться передвинуть его вверх и вниз, взад и вперед по отношению к кронштейну суппорта (3). Если обнаружено ослабленное положение, может потребоваться замена втулок и/или крепежных болтов тормозного суппорта. Сжать поршни переднего суппорта |
| 7. | Сжать поршни переднего суппорта. |
| 7.1 | Установить большую С-образную струбцину на корпус суппорта и на заднюю сторону наружной колодки (1). |
| 7.2 | Медленно закрутить С-образную струбцину, чтобы поршни вошли в отверстия суппорта. |
| 7.3 | Снять струбцину с суппорта. |
| 8. | Когда поршни вошли в отверстия, удерживать корпус тормозного суппорта и передвинуть его вперед и назад на крепежных болтах суппорта. Проверить ровное функционирование. Если для перемещения корпуса тормозного суппорта требуется слишком большое усилие, или корпус не перемещается ровно, проверить втулки и/или крепежные болты тормозного суппорта на износ и повреждения. Если обнаружен чрезмерный износ или повреждения, при необходимости, заменить втулки и/или крепежные болты тормозного суппорта. |
| 9. | Выкрутить крепежные болты тормозного суппорта из кронштейна и закрепить тормозной суппорт толстой проволокой. НЕ отсоединять гидравлический шланг от суппорта. См. Замена суппорта переднего тормоза . |

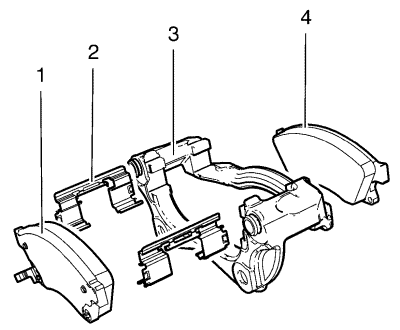

| 10. | Снять колодки (1, 2) дискового тормозного механизма с монтажного кронштейна суппорта (3). |
| 11. | Осмотреть крепежные элементы накладок дискового тормозного механизма на наличие следующих условий: |
| • | Отсутствующие элементы крепления. |
| • | Чрезмерная коррозия. |
| • | Погнутая стопорная пружина (2) колодок. |
| • | Разболтанность кронштейна тормозного суппорта (3). |
| • | Разболтанность колодок (1, 4) дискового тормозного механизма. |
| • | Чрезмерное загрязнение резьбовых соединений и поверхности кронштейна (3) тормозного суппорта. |
| 12. | Если присутствует одно из перечисленных условий, элементы крепления накладок дискового тормоза должны быть заменены. |
| 13. | Накладки дискового тормозного механизма должны быть прочно зафиксированы на монтажном кронштейне суппорта, а также свободно ходить на элементах крепления. |
| 14. | Проверить болты (1) суппорта на: |
| • | Заедание |
| • | Защемление |
| • | Свободный ход кронштейна тормозной скобы (3). |
| • | Погнуты или повреждены крепежные болты тормозного суппорта (1). |
| • | Потресканные или разорванные сильфоны (4). |
| • | Отсутствующие сильфоны. |
| • | Погнуты или повреждены кронштейны (3) тормозного суппорта. |
| • | Наличие трещин или повреждений тормозного суппорта (2). |
| 15. | Если присутствует одно из перечисленных условий, элементы крепления тормозного суппорта должны быть заменены. |
| 16. | Установить накладки дискового тормозного механизма на монтажный кронштейн тормозного суппорта. |
| 17. | Установить суппорт дискового тормозного механизма на монтажный кронштейн. См. Замена суппорта переднего тормоза . |
