Orlando |
||||||||
|
|
|
|||||||
| 1. | Отсоединить минусовой провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
| 2. | Освободить фиксирующий выступ (1) на крышке коробки предохранителей аккумулятора. |
| 3. | Используйте подходящую отвертку (2), чтобы освободить зажим (4) через окно (3). |
| Примечание: Вытянуть кожух коробки предохранителей аккумулятора, НЕ вытягивать заслонку. |
| 4. | Откройте крышку коробки предохранителей аккумулятора. |

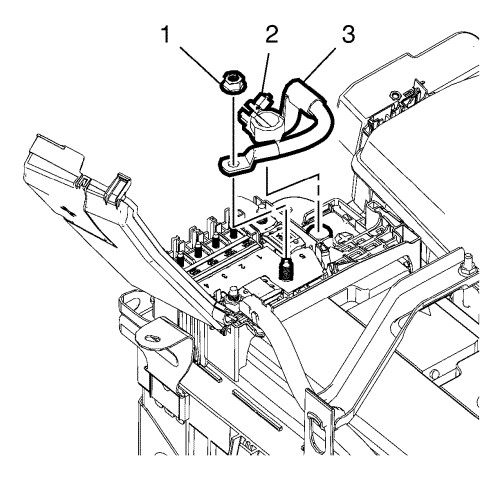

| 5. | Скрутить гайку крепления положительного провода аккумулятора к коробке предохранителей (1). |
| 6. | Скрутить гайку крепления положительного провода аккумулятора к аккумулятору (2). |
| 7. | Снять положительный провод аккумулятора к кабелю коробки предохранителей (3). |
| 1. | Подсоединить положительный провод аккумулятора к кабелю коробки предохранителей (3). |
|
Осторожно:
См. Предупреждение о крепежных деталях |
| 2. | Закрепить положительный кабель аккумулятора на гайке аккумулятора (2) и затянуть ее с моментом затяжки 4.5N·m(40 фунт дюйм). |
| 3. | Закрепить положительный кабель аккумулятора на гайке коробки предохранителей (1) и затянуть ее с моментом затяжки 9N·m(80 фунт дюйм). |
| 4. | Закройте крышку коробки предохранителей и зафиксируйте фиксирующие выступы (1) и (4). |
| 5. | Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение : без системы пуска/останова |
