Замена рулевого поворотного кулака

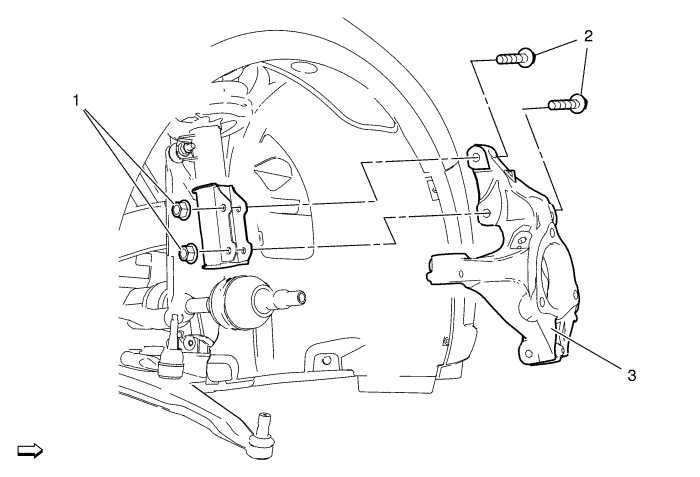

          2028303


Выноска


Название компонента

Предварительные процедуры

     1. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
     2. Снять узел подшипника и ступицы колеса. См. Замена подшипника и ступицы переднего колеса .
     3. Отсоедините головку внешней поперечной рулевой тяги от поворотного кулака. См. Замена внешней поперечной рулевой тяги системы рулевых тяг .
     4. Отсоедините шаровой шарнир рычага подвески от поворотного кулака. См. Нижний рычаг регулировки, замена .


1


Болт поворотного кулака (кол-во: 2)


2


Гайка поворотного кулака (кол-во: 2)

Предупреждение: См.
Предупреждение о фиксаторе с затягиванием до предела текучести .

Осторожно: См. Предупреждение о крепежных деталях .

Процедура

     1. Установить НОВЫЕ гайки. ЗАПРЕЩАЕТСЯ повторно использовать гайки!
     2. Для приложения крутящего момента использовать
угломер EN-45059
.

Затянуть
90 Н·м (66 фунт-фут) + 60-70 градусов


Специальный инструмент


EN-45059  Комплект датчика угла затяжки


Эквивалентные местные инструменты см. Специальный инструмент .


3


Поворотный кулак
