Orlando |
||||||||
|
|
|
|||||||
|
Предупреждение:
См. Предупреждение о пыли с тормозов . |
| 1. | Проверить уровень жидкости в бачке главного тормозного цилиндра. |
| 2. | Если уровень тормозной жидкости находится посередине между максимальным и минимальным допустимым, перед продолжением работ сливать тормозную жидкость из бачка не требуется. |
| 3. | Если уровень тормозной жидкости выше середины между максимальным и минимальным допустимым, перед продолжением работ необходимо слить тормозную жидкость до средней линии. |
| 4. | Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле . |
| 5. | Снять колесо и шину в сборе. См. Демонтаж и установка шины и диска . |

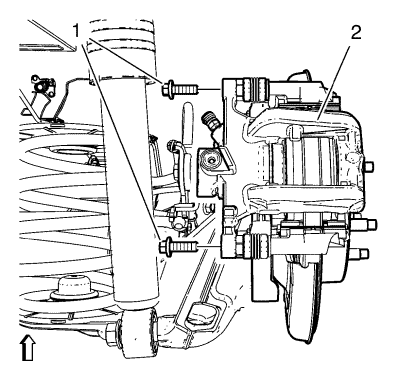

| 6. | Вывернуть 2 болта (1) штифтов суппорта тормозного механизма. |
| 7. | Снять тормозной суппорт (2). |
| 8. | Снять болт (2) нижнего направляющего штифта суппорта тормозного механизма. |
| 9. | Не отсоединяя гибкий гидравлический тормозной шланг, отвести суппорт (1) вверх и закрепить толстой проволокой или другим подобным способом. |
| 10. | Снять тормозные колодки (1) с монтажного кронштейна суппорта (2). |
| 11. | Снять стопорные пружины (1) тормозных колодок с кронштейна суппорта (2). |

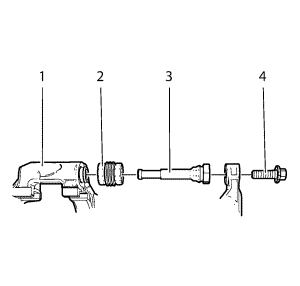

| 12. | Снять направляющие штифты (3) суппорта тормозного механизма с монтажного кронштейна (1) суппорта. |
| 13. | Снять сильфоны (2) штифтов суппорта тормозного механизма с монтажного кронштейна (1) суппорта тормозного механизма. |
| 1. | Нанести тонкий слой высокотемпературной силиконовой смазки на сильфоны направляющих штифтов суппорта тормозного механизма. См. рекомендации по использованию смазочных материалов Клеи, жидкости, смазки и герметики . |
| 2. | Установить сильфоны (2) штифтов суппорта тормозного механизма на монтажный кронштейн (1) суппорта тормозного механизма. Не забивать сильфоны штифтов суппорта в кронштейн. Обеспечить полную посадку сильфонов штифтов суппорта в кронштейн. |
| 3. | Нанести тонкий слой высокотемпературной силиконовой смазки на направляющие штифты суппорта тормозного механизма. |
| 4. | Установить направляющие штифты (3) суппорта тормозного механизма на монтажный кронштейн (1) суппорта. |
| 5. | Убедиться в чистоте соприкасающихся поверхностей элементов крепления тормозных колодок. |
| 6. | Установить стопоры (1) тормозных колодок на суппорт тормозного механизма и нанести тонкий слой высокотемпературной силиконовой смазки на стопоры тормозных колодок. См. рекомендации по использованию смазочных материалов Клеи, жидкости, смазки и герметики . |
| Примечание: Тормозную колодку дискового механизма, оснащенную датчиком износа, необходимо установить с внутренней стороны ротора так, чтобы передний край датчика был обращен навстречу ротору при вращении колеса вперед, а когда колодка установлена на автомобиль, датчик находился вверху колодки. |
| 7. | Установить тормозные колодки (1) в кронштейн суппорта (2). |
| 8. | Установить суппорт тормозного механизма (2) на кронштейн суппорта тормозного механизма. |
|
Осторожно:
См. Предупреждение о крепежных деталях . |
| 9. | Установить 2 болта (1) штифтов суппорта тормозного механизма и затянуть их с моментом 28 N·m (20 фунт-футов). |
| Примечание: Положение полости поршня суппорта тормозного механизма ДОЛЖНО совпадать в горизонтальной плоскости с меткой, нанесенной на суппорт тормозного механизма, во избежание неправильного выполнения монтажа. |
| 10. | Проверка положения полости поршня после сборки суппорта (1). |
| 11. | Установить колесо и шину в сборе. См. Демонтаж и установка шины и диска . |
| 12. | Опустить автомобиль. |
| 13. | При выключенном двигателе плавно нажать педаль тормоза приблизительно на 2/3 ее хода. |
| 14. | Медленно отпустить педаль тормоза. |
| 15. | Подождать 15 секунд, затем еще раз плавно нажать педаль тормоза и утопить ее примерно на 2/3 хода до упора. Таким образом будут правильно усажены поршни тормозного суппорта и тормозные накладки. |
| 16. | Заполнить вспомогательный бачок главного цилиндра до требуемого уровня. См. Заполнение резервуара главного цилиндра . |
