Orlando |
||||||||
|
|
|
|||||||
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Поднять и должным образом подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле . |
| 2. | Снять колесо и шину в сборе. См. Демонтаж и установка шины и диска . |
| Примечание: Вывернуть и удалить в отходы болты штифтов суппорта тормозного механизма. |
| 3. | Снять суппорт тормозного механизма с кронштейна (3) суппорта тормозного механизма и закрепить суппорт прочной проволокой или аналогичным креплением. НЕ отсоединяйте гибкий гидравлический шланг от суппорта. См. Замена заднего тормозного суппорта : с демпфером . |

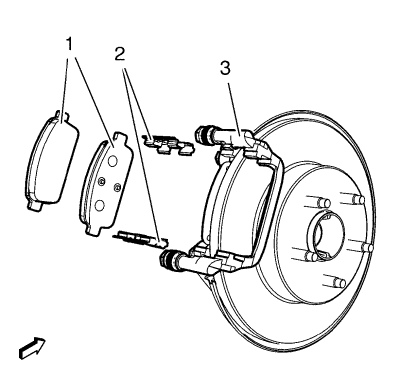

| 4. | Снять тормозные колодки с кронштейна (3) суппорта тормозного механизма. |
| 5. | Снять стопоры тормозных колодок с кронштейна суппорта тормозного механизма. |

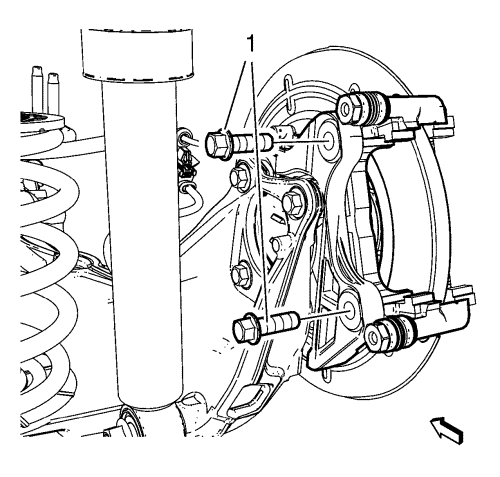

| 6. | Снять и УДАЛИТЬ В ОТХОДЫ болты (1) кронштейна суппорта тормозного механизма. |
| 7. | Снять кронштейн суппорта заднего тормозного механизма. |
| 8. | Осмотреть монтажный кронштейн и элементы крепления тормозного механизма. См. Замена крепления заднего тормозного суппорта . |
| 9. | Осмотреть кронштейн суппорта тормозного механизма. |
| 10. | Заменить кронштейн суппорта тормозного механизма при наличии трещин и других повреждений. |
| 1. | Установить кронштейн суппорта тормозного механизма. |
|
Осторожно:
См. Предупреждение о крепежных деталях . |
| 2. | Завернуть НОВЫЕ болты (1) крепления кронштейна тормозного суппорта и предварительно затянуть их с моментом 100 N·m (74 фунт-фута). |
|
Предупреждение:
См. Предупреждение о фиксаторе с затягиванием до предела текучести . |
| 3. | Окончательно затянуть НОВЫЕ болты (1) крепления кронштейна тормозного суппорта дополнительно на угол 60–75 градусов, используя угломер EN-45059 . |
| 4. | Установить стопоры (2) тормозных колодок на кронштейн (3) суппорта тормозного механизма. |
| 5. | Установить тормозные колодки (1) в кронштейн суппорта тормозного механизма. |
| 6. | Установить суппорт тормозного механизма. См. Замена заднего тормозного суппорта : с демпфером . |
| 7. | Установить заднее колесо и шину в сборе. См. Демонтаж и установка шины и диска . |
| 8. | Опустить автомобиль. |
| 9. | Нажать и отпустить педаль тормоза 2-3 раза, чтобы посадить задние тормозные колодки на ротор. |
