Orlando |
||||||||
|
|
|
|||||||
Эквивалентные местные инструменты см. Специальный инструмент .
| 1. | Поднять и должным образом подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле . |
| 2. | Снять тормозной суппорт. См. Передний тормозной ротор Замена . |

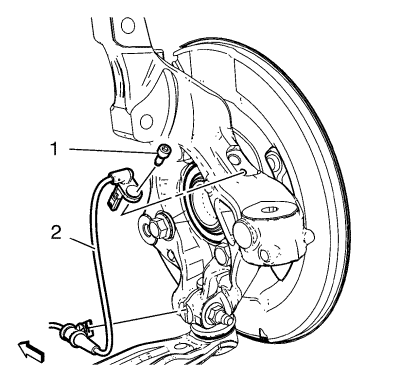

| 3. | Снять болт (1) датчика скорости вращения колеса. |
| 4. | Снять датчик (2) скорости вращения колеса. |
| 5. | Снять жгут проводов датчика скорости вращения колеса с поворотного кулака. |
| 6. | Снимите ведущую полуось колеса из колесного подшипника/ступицы и ВЫБРОСЬТЕ ее. См. Замена вала привода переднего колеса - Правая сторона или Замена вала привода переднего колеса - Левая сторона . |

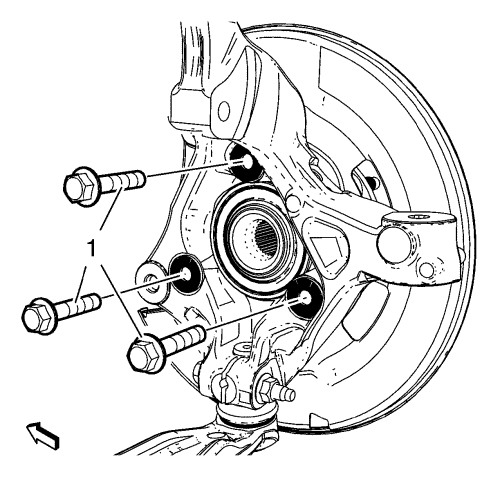

| 7. | Отвернуть и УДАЛИТЬ В ОТХОДЫ крепежные болты (1) подшипника/ступицы колеса. |

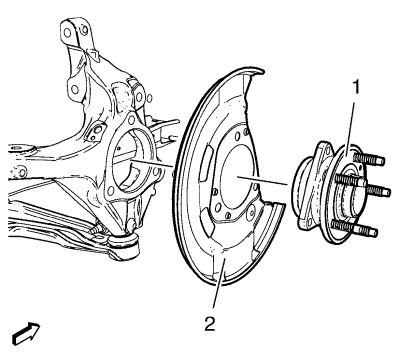

| 8. | Снимите подшипник/ступицу (1) колеса и переднюю крышку (2) тормозного механизма с поворотного кулака. |
| 1. | Поместите крышку (2) переднего тормозного механизма и подшипник/ступицу колеса в сборе (1) на поворотный кулак. |
|
Осторожно:
См. Предупреждение о крепежных деталях . |
| 2. | Предварительно затянуть болты (1) подшипника/ступицы с моментом 90 N·m (66 фунт-футов). |
|
Предупреждение:
См. Предупреждение о фиксаторе с затягиванием до предела текучести . |
| 3. | Окончательно затянуть НОВЫЕ болты (1) подшипника/ступицы дополнительно на угол 60–75 градусов, используя угломер EN-45059 . |
| 4. | Установить жгут проводов датчика скорости вращения колеса на поворотный кулак. |
| 5. | Установить датчик скорости вращения колеса (2). |
| 6. | Установить болт (1) датчика скорости вращения колеса и затянуть его с моментом 6 N·m (53 фунт-дюйма). |
| 7. | Установить тормозной диск. См. Передний тормозной ротор Замена . |
| 8. | Наверните крепежную гайку с шайбой на НОВУЮ ведущую полуось колеса. См. Замена вала привода переднего колеса - Правая сторона или Замена вала привода переднего колеса - Левая сторона . |
| 9. | Снять опору и опустить автомобиль. |
