Orlando |
||||||||
|
|
|
|||||||

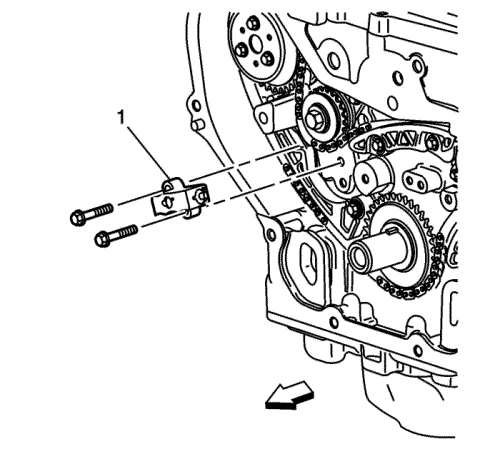

| 1. | Снимите болты натяжителя приводной цепи балансировочного вала. |
| 2. | Снимите натяжителя приводной цепи балансировочного вала (1). |
| 3. | Открутить болт регулируемой направляющей цепи уравновешивающего вала. |
| 4. | Снимите регулируемую направляющую цепи балансировочного вала (1). |
| 5. | Снимите болты маленькой направляющей приводной цепи балансировочного вала. |
| 6. | Демонтировать направляющую (1) приводной цепи малого уравновешивающего вала. |
| 7. | Снимите направляющие болты приводной цепи верхнего балансировочного вала. |
| 8. | Снимите направляющую приводной цепи верхнего балансировочного вала (1). |
| Примечание: Это может привести к провисанию цепи между коленчатым валом и звездочкой водяного насоса, тем самым облегчив снятие цепи балансировочного вала. |

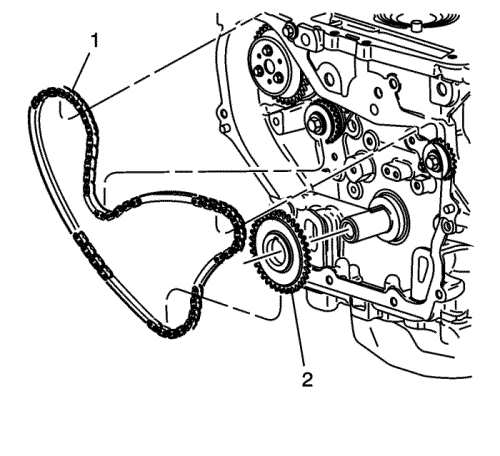

| 9. | Снимите приводную цепь балансировочного вала (1). |
| 10. | Снимите звездочку привода балансировочного вала (2). |
