Разборка насоса трансмиссионной жидкости коробки передач (6T40/45/50)

Table 1:Демонтаж узла фильтра трансмиссионной жидкости и уплотнения трансмиссионной жидкости гидротрансформатора
Table 2:Разборка насоса трансмиссионной жидкости

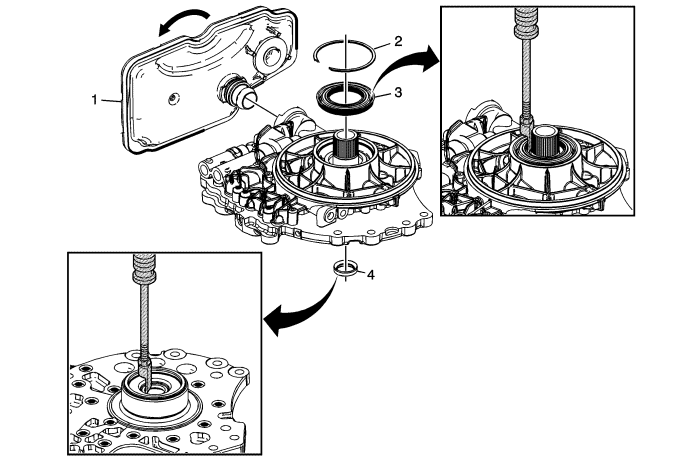

Демонтаж узла фильтра трансмиссионной жидкости и уплотнения трансмиссионной жидкости гидротрансформатора

1891423

Демонтаж узла фильтра трансмиссионной жидкости и уплотнения трансмиссионной жидкости гидротрансформатора

Название компонента

1

Узел фильтра трансмиссионной жидкости в сборе

Подсказка
Повернуть фильтр на 90 градусов, чтобы отсоединить стопорные лапки.

2

Держатель уплотнения трансмиссионной жидкости гидротрансформатора

3

Уплотнение рабочей жидкости гидротрансформатора

Специальный инструмент

•	DT-23129 Универсальный съемник уплотнения

•	GE-6125-1B Скользящий выбиватель

Эквивалентные местные инструменты см. Специальный инструмент .

4

Узел уплотнения трансмиссионной жидкости гидротрансформатора

Специальный инструмент

•	DT-23129 Универсальный съемник уплотнения

•	GE-6125-1B Скользящий выбиватель

Эквивалентные местные инструменты см. Специальный инструмент .

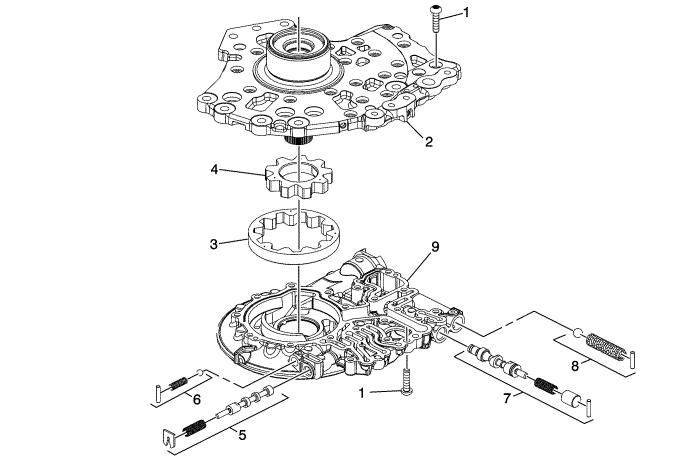

Разборка насоса трансмиссионной жидкости

2552969

Разборка насоса трансмиссионной жидкости

Выноска	Название компонента
Предварительная процедура Очистить детали всех клапанов и корпус насоса и убедиться в отсутствии их износа и/или повреждений.
1	Болты крышки насоса трансмиссионной жидкости M6 x 25 (кол.: 23) Подсказка На стороне крышки насоса имеются 3 болта, и 20 болтов имеются на стороне корпуса насоса.
2	Крышка насоса трансмиссионной жидкости
3	Ведомая шестерня насоса трансмиссионной жидкости
4	Ведущая шестерня насоса трансмиссионной жидкости
5	Клапанный механизм клапана управления муфтой гидротрансформатора TCC
6	Клапанный механизм шарового клапана сброса давления TCC
7	Клапанный механизм клапана-регулятора давления
8	Клапанный механизм шарового клапана сброса давления насоса трансмиссионной жидкости
9	Корпус масляного насоса автоматической коробки передач
