Регулировка угла наклона фар
Подготовка к визуальной регулировке
Важно!:
Некоторые региональные и местные законодательства устанавливают требования к регулировке фар. При выполнении регулировки фар необходимо соблюдать все эти требования.
Регулировку фар необходимо проверять в следующих случаях:
| • | При установке новой капсулы фары. |
| • | Если при ремонте или обслуживании передней части автомобиля были затронуты или могли быть затронуты фары или их крепления. |
Экран для регулировки фар должен отвечать следующим критериям:
| • | Для работы необходима ровная горизонтальная площадка достаточного размера, чтобы разместить автомобиль и иметь еще 7,62 м (25 футов) расстояние от поверхности фар до передней поверхности регулировочного экрана. |
| • | Экран должен быть 1,52 м (5 футов) в высоту и 3,66 м (12 футов) в ширину, с матовой белой поверхностью, хорошо затененной от постороннего света. Экран должен быть правильно отрегулирован относительно поверхности, на которой стоит автомобиль. Необходимо проследить за тем, чтобы экран был параллелен автомобилю. |
| • | На экране должны иметься неподвижная вертикальная центральная линия, две регулируемые в боковом направлении вертикальные ленты и одна регулируемая по вертикали горизонтальная лента. |
| • | Если нет стандартного экрана заводского производства, в качестве экрана можно использовать вертикальную стену со светлой непрерывной поверхностью размером примерно 1,83 м (6 футов) в высоту и 3,66 м (12 футов) в ширину. Поверхность должна быть выкрашена моющейся матовой белой краской. |
| • | После установки регулировочного экрана на постоянное место нарисовать на полу непосредственно под фарами реперную линию, указывающую на правильное положение фар при регулировке. |
| | - | Расстояние между фарами (1) |
| | - | Средняя линия экрана (2) |
| | - | Регулируемый вертикальный указатель (3) |
| | - | Регулируемая горизонтальная лента (4) |
| | - | Схема светового экрана (5) |
| | - | Вертикальная средняя линия перед правым указателем фары (6) |
| | - | Регулируемый вертикальный указатель |
| | - | Горизонтальная средняя линия фар |
| | - | Вертикальная средняя линия перед левой фарой |
Прежде чем начинать регулировку фар, необходимо выполнить следующие действия:
| 1.
| Очистить автомобиль от снега, льда и грязи. |
| 2.
| Топливный бак автомобиля должен быть полон. |
| 3.
| Прекратить все остальные работы на автомобиле. |
| 4.
| Если на автомобиле выполнялось какое-либо техническое обслуживание, удостовериться, что все детали установлены на место. |
| 5.
| Автомобиль должен находиться на горизонтальной поверхности. |
| 6.
| Левые шины автомобиля должны быть параллельны опорной линии, идущей от экрана, когда фары установлены вдоль опорной линии. |
| 7.
| Не загружать в автомобиль какие-либо грузы. |
| 8.
| На сиденье водителя должен быть груз примерно 75 кг (165 фунтов). |
| 9.
| Накачать шины до правильного давления. |
| 10.
| Если автомобиль предназначен для перевозки тяжелых грузов или буксировки прицепа, имитировать загрузку на автомобиль. |
| 11.
| Покачать автомобиль, чтобы стабилизировать подвеску. |
| 12.
| Включить фары на ближний свет и следить за левым и верхним краями зоны высокой освещенности на экране. Положение краев зон высокой освещенности должно соответствовать требованиям. |
Порядок регулировки направления светового пучка фар

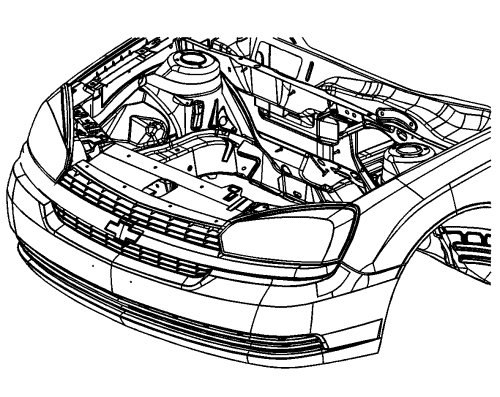

| 2.
| Измерить расстояние от пола до центра лампы фары. В некоторых фарах на линзе имеется специальная точка для регулировки направления. |
| 3.
| Отмерить измеренное расстояние от пола на экране и разместить горизонтальную ленту на измеренном расстоянии. |
| 4.
| Измерить расстояние от опорной линии на полу до средней линии лампы левой фары. |
| 5.
| Отмерить измеренное расстояние от опорной линии на экране и разместить вертикальную ленту на измеренном расстоянии. |
| 6.
| Измерить расстояние от опорной линии на полу до средней линии лампы правой фары. |
| 7.
| Отмерить измеренное расстояние от опорной линии на экране и разместить вертикальную ленту на измеренном расстоянии. |
|
Важно!:
НЕ НАКРЫВАТЬ фару. Это может привести к перегреву.
|
| 8.
| Включить ближний свет. Перекрыть пучок света между фарой со стороны пассажира и экраном. |
|
Важно!:
Фары не регулируются по горизонтали.
|
| 9.

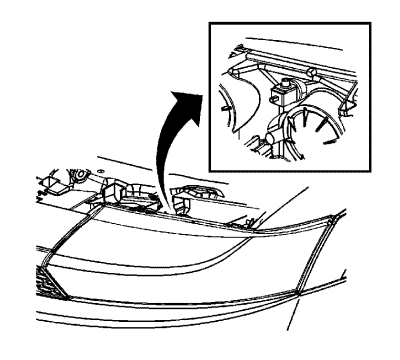

| Отрегулировать винт вертикальной регулировки фар в соответствии с государственными и местными нормативами или так, как показано на шаге 8. |
| 10.
| Повторить процедуру регулировки направления пучка света для фары со стороны пассажира, перекрыв пучок света от фары со стороны водителя. |
